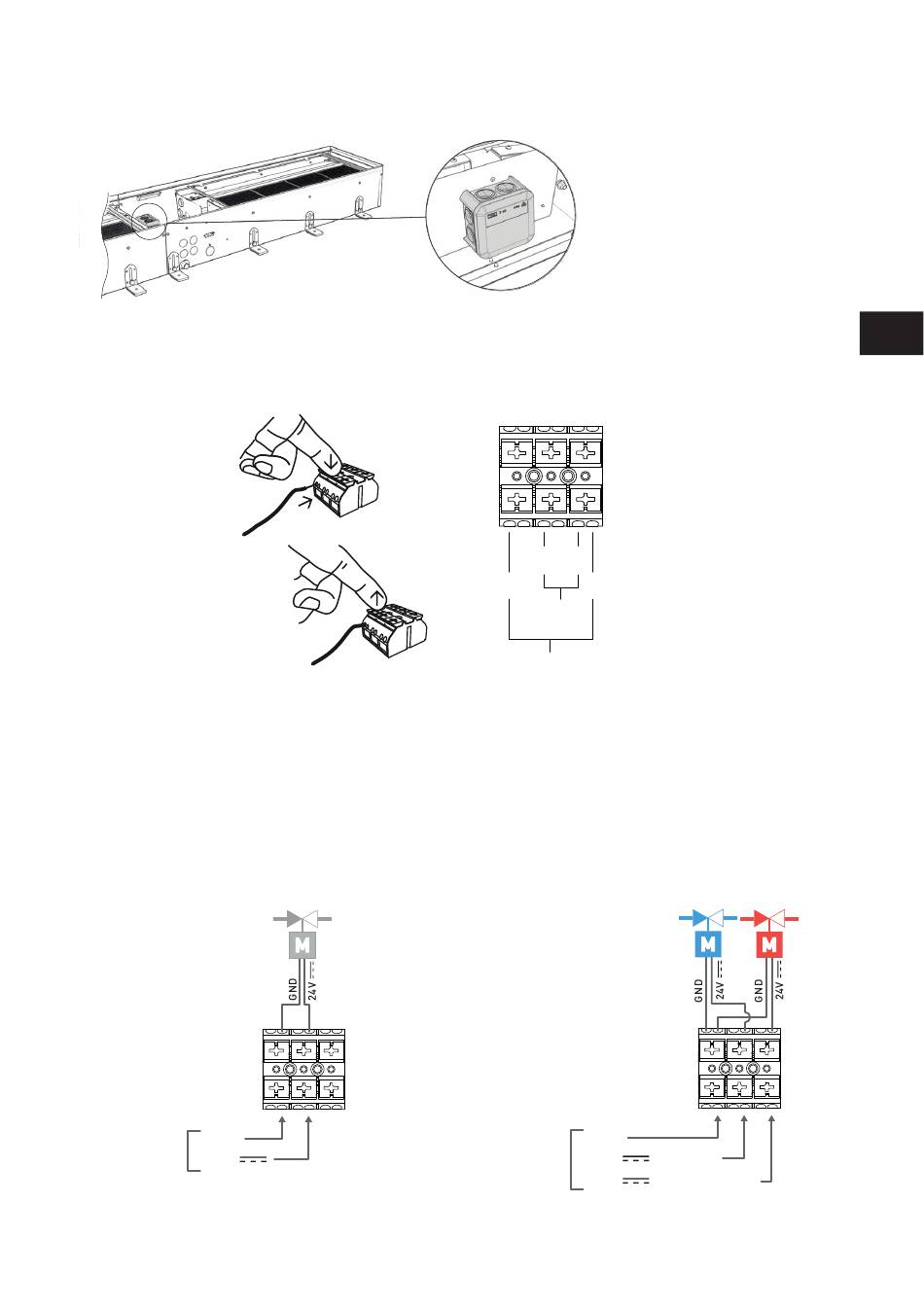

5.1.3. Elektrische aansluiting aan binnenzijde :
Standaard elektrische aansluiting zonder thermo-elektrische motor :
Optie : Elektrische aansluiting met thermo-elektrische motor :
2-PIJPS AANSLUITING
ELEKTRISCHE MOTOR
GND
INPUT
24V
VENTIEL
CLIMA CANAL H19 | HANDLEIDING | 9 MAART 2020, 15:23
1
2
3
THERMO-
Aan de kant van de hydraulische
aansluiting bevindt zich ook het doosje
voor de elektrische aansluiting.
+ -
+ -
24VDC
0...10V
4-PIJPS AANSLUITING
ELEKTRISCHE MOTOREN
GND
INPUT
24V [koelen]
VENTIELEN
24V [verwarmen]
NL
THERMO-
