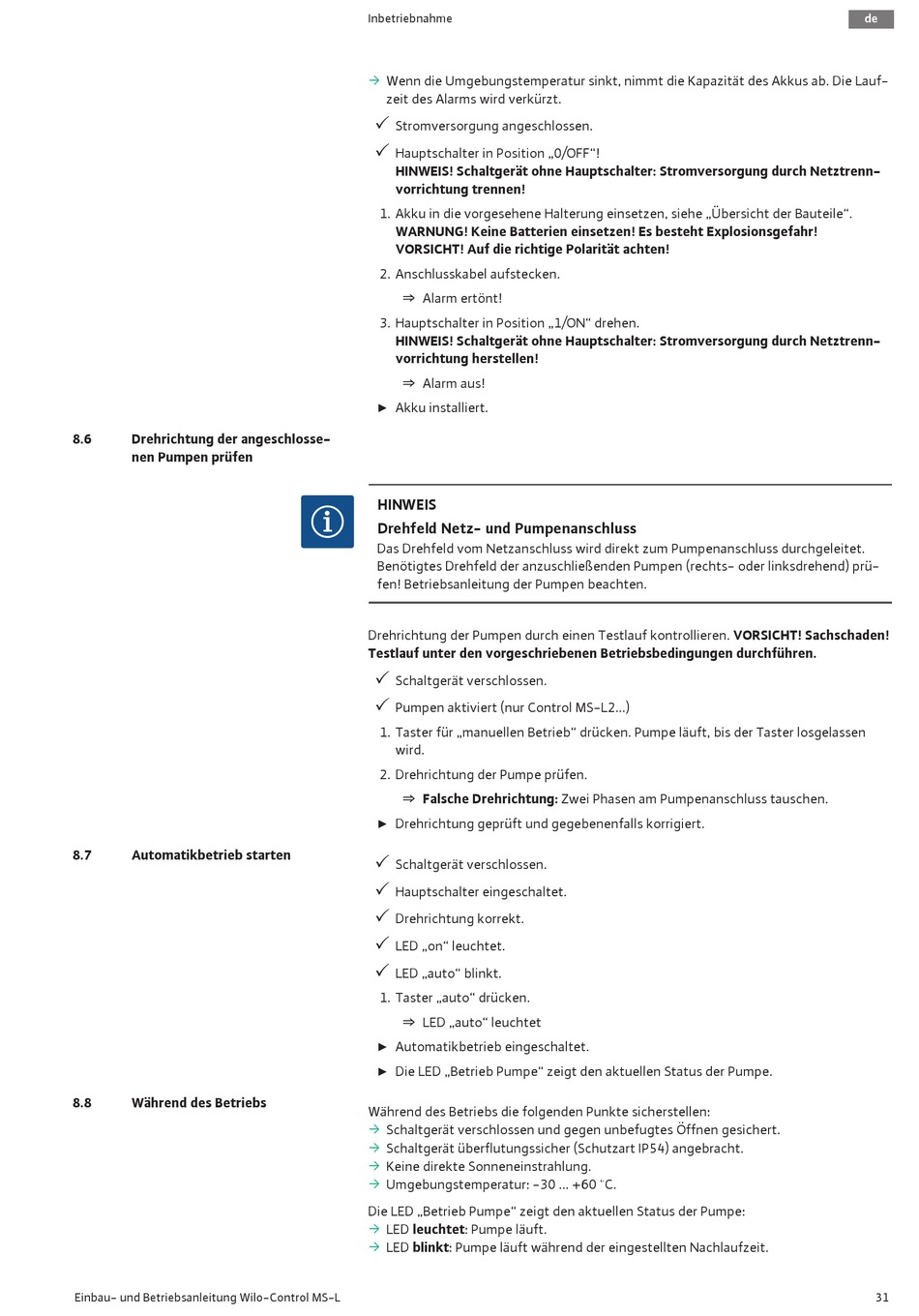

8.6 Drehrichtung der angeschlosse-
nen Pumpen prüfen
8.7

Automatikbetrieb starten

8.8 Während des Betriebs
Einbau- und Betriebsanleitung Wilo-Control MS-L
Inbetriebnahme
ƒ
Wenn die Umgebungstemperatur sinkt, nimmt die Kapazität des Akkus ab. Die Lauf-
zeit des Alarms wird verkürzt.
‡
Stromversorgung angeschlossen.
‡
Hauptschalter in Position „0/OFF"!
HINWEIS! Schaltgerät ohne Hauptschalter: Stromversorgung durch Netztrenn-
vorrichtung trennen!
1. Akku in die vorgesehene Halterung einsetzen, siehe „Übersicht der Bauteile".
WARNUNG! Keine Batterien einsetzen! Es besteht Explosionsgefahr!
VORSICHT! Auf die richtige Polarität achten!
2. Anschlusskabel aufstecken.
⇒ Alarm ertönt!
3. Hauptschalter in Position „1/ON" drehen.
HINWEIS! Schaltgerät ohne Hauptschalter: Stromversorgung durch Netztrenn-
vorrichtung herstellen!
⇒ Alarm aus!
▶ Akku installiert.
HINWEIS
Drehfeld Netz- und Pumpenanschluss
Das Drehfeld vom Netzanschluss wird direkt zum Pumpenanschluss durchgeleitet.
Benötigtes Drehfeld der anzuschließenden Pumpen (rechts- oder linksdrehend) prü-
fen! Betriebsanleitung der Pumpen beachten.
Drehrichtung der Pumpen durch einen Testlauf kontrollieren. VORSICHT! Sachschaden!
Testlauf unter den vorgeschriebenen Betriebsbedingungen durchführen.
‡
Schaltgerät verschlossen.
‡
Pumpen aktiviert (nur Control MS-L2...)
1. Taster für „manuellen Betrieb" drücken. Pumpe läuft, bis der Taster losgelassen
wird.
2. Drehrichtung der Pumpe prüfen.
⇒ Falsche Drehrichtung: Zwei Phasen am Pumpenanschluss tauschen.
▶ Drehrichtung geprüft und gegebenenfalls korrigiert.
‡
Schaltgerät verschlossen.
‡
Hauptschalter eingeschaltet.
‡
Drehrichtung korrekt.
‡
LED „on" leuchtet.
‡
LED „auto" blinkt.
1. Taster „auto" drücken.
⇒ LED „auto" leuchtet
▶ Automatikbetrieb eingeschaltet.
▶ Die LED „Betrieb Pumpe" zeigt den aktuellen Status der Pumpe.
Während des Betriebs die folgenden Punkte sicherstellen:
ƒ
Schaltgerät verschlossen und gegen unbefugtes Öffnen gesichert.
ƒ
Schaltgerät überflutungssicher (Schutzart IP54) angebracht.
ƒ
Keine direkte Sonneneinstrahlung.
ƒ
Umgebungstemperatur: -30 ... +60 °C.
Die LED „Betrieb Pumpe" zeigt den aktuellen Status der Pumpe:
ƒ
LED leuchtet: Pumpe läuft.
ƒ
LED blinkt: Pumpe läuft während der eingestellten Nachlaufzeit.
