de
Beschreibung
Pumpen-Kick: Ein/Aus
Interner Summer: Ein/Aus
Netzspannungsvorwahl: 1~230 V oder 3~400 V
DIP-Schalter 2, unterhalb des Potentiometers
Überwachung der Betriebsparameter
Festlegung der Serviceintervalle
Aktivierung/Deaktivierung der angeschlossenen Pumpen
DIP-Schalter 3, links neben den Tastern
Einstellung der Schaltpunkte
6.5.3
Netzanschluss Schaltgerät
1/L1 3/L2
5/L3
N
1
2/T1 4/T2
6T3
N
1~230V
50/60Hz
L
N

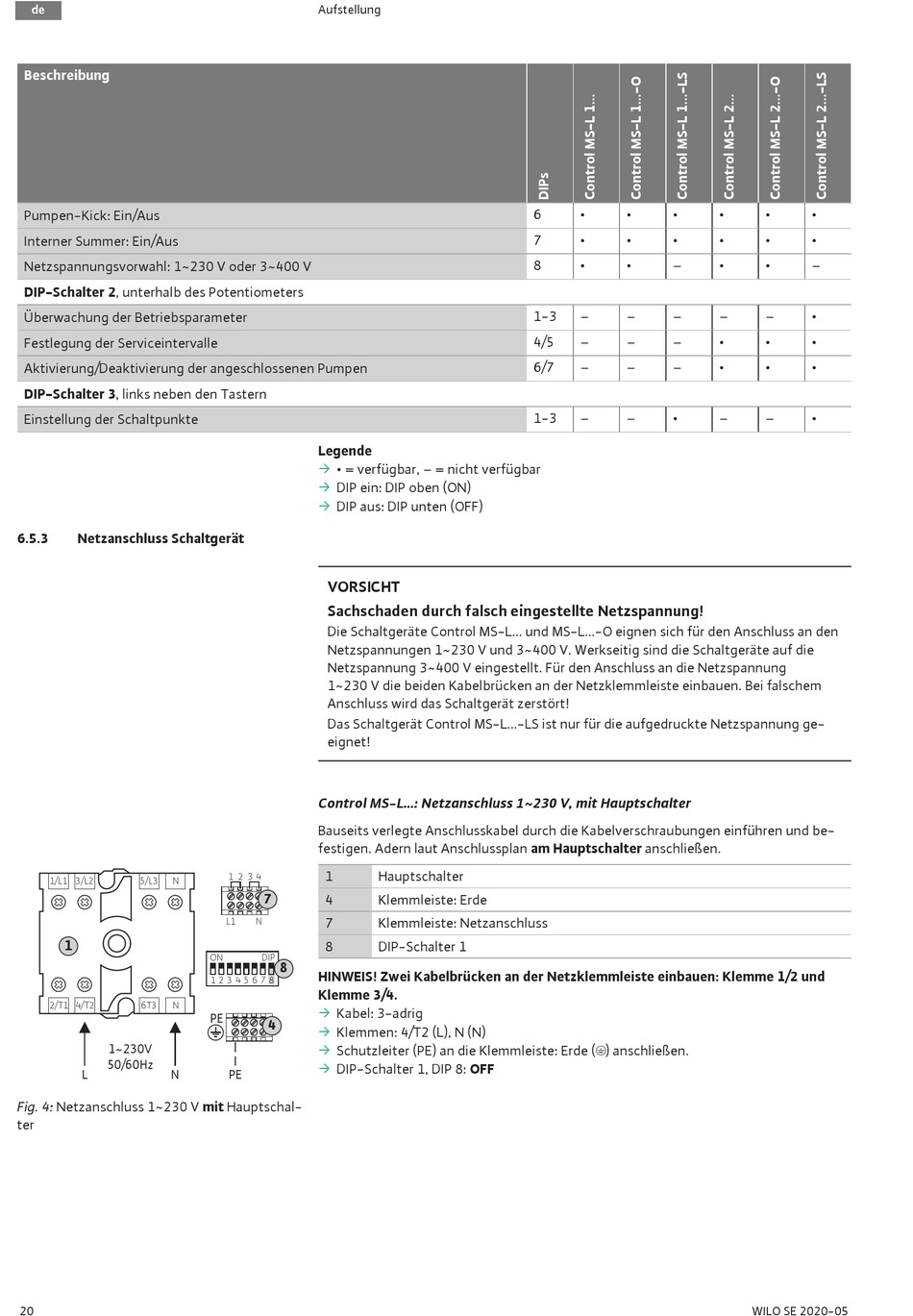

Fig. 4: Netzanschluss 1~230 V mit Hauptschal-
ter
20
Aufstellung
Legende
ƒ
• = verfügbar, − = nicht verfügbar
ƒ
DIP ein: DIP oben (ON)
ƒ
DIP aus: DIP unten (OFF)
VORSICHT
Sachschaden durch falsch eingestellte Netzspannung!
Die Schaltgeräte Control MS-L... und MS-L...-O eignen sich für den Anschluss an den
Netzspannungen 1~230 V und 3~400 V. Werkseitig sind die Schaltgeräte auf die
Netzspannung 3~400 V eingestellt. Für den Anschluss an die Netzspannung
1~230 V die beiden Kabelbrücken an der Netzklemmleiste einbauen. Bei falschem
Anschluss wird das Schaltgerät zerstört!
Das Schaltgerät Control MS-L...-LS ist nur für die aufgedruckte Netzspannung ge-
eignet!
Control MS-L...: Netzanschluss 1~230 V, mit Hauptschalter
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan am Hauptschalter anschließen.
1
Hauptschalter
1 2 3 4
7
4
Klemmleiste: Erde
L1
N
7
Klemmleiste: Netzanschluss
8
DIP-Schalter 1
ON
DIP
8
HINWEIS! Zwei Kabelbrücken an der Netzklemmleiste einbauen: Klemme 1/2 und
1 2 3 4 5 6 7 8
Klemme 3/4.
ƒ
Kabel: 3-adrig
PE
4
ƒ
Klemmen: 4/T2 (L), N (N)
ƒ
Schutzleiter (PE) an die Klemmleiste: Erde (;) anschließen.
ƒ
DIP-Schalter 1, DIP 8: OFF
PE
6
•
•
•
7
•
•
•
8
•
•
−
1-3
−
−
−
4/5
−
−
−
6/7
−
−
−
1-3
−
−
•
•
•
•
•
•
•
•
•
−
−
−
•
•
•
•
•
•
•
−
−
•
WILO SE 2020-05
