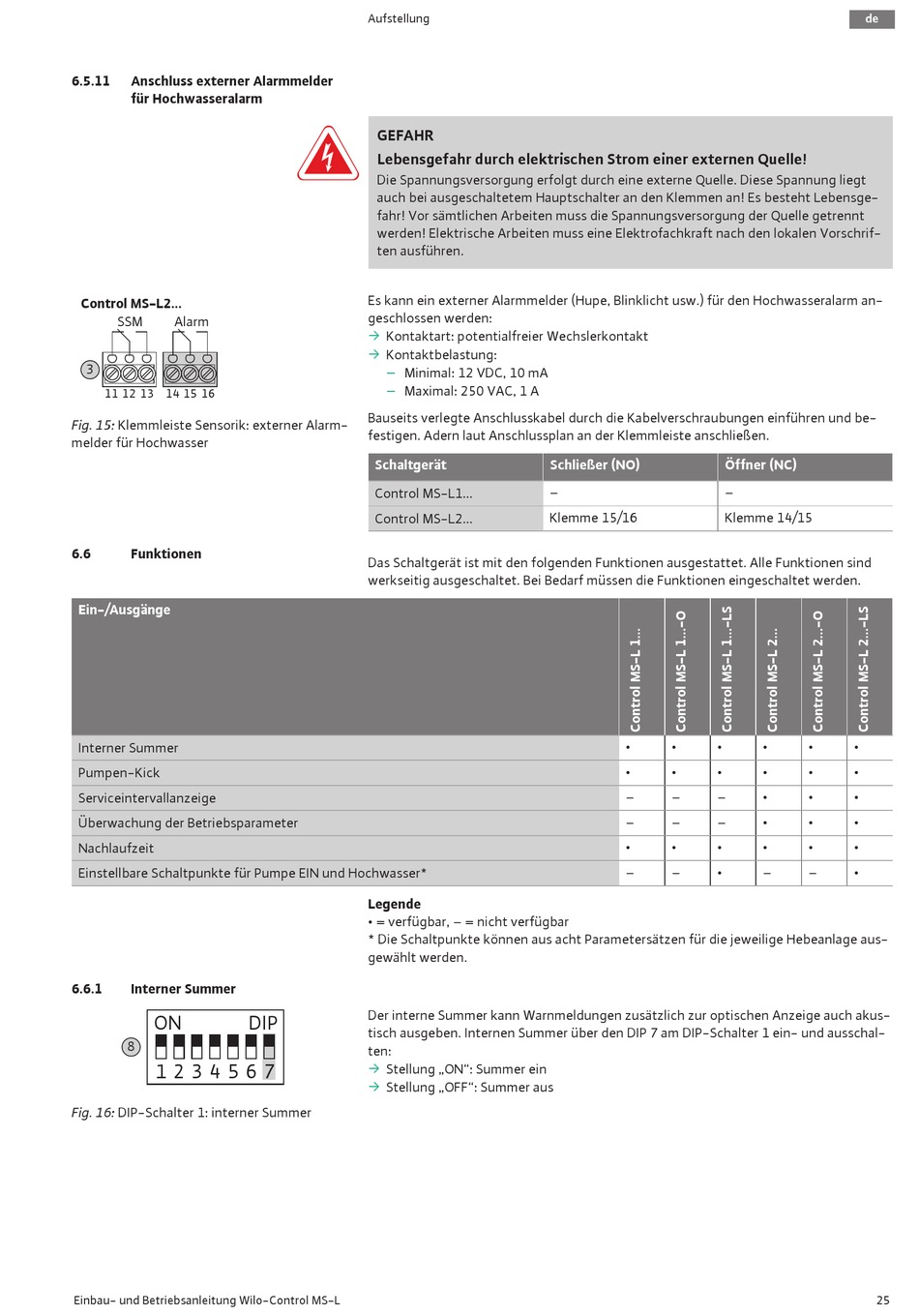

6.5.11
Anschluss externer Alarmmelder
für Hochwasseralarm
Control MS-L2...
SSM
Alarm
3
11
12
13
14
15
16
Fig. 15: Klemmleiste Sensorik: externer Alarm-
melder für Hochwasser
6.6
Funktionen
Ein-/Ausgänge
Interner Summer
Pumpen-Kick
Serviceintervallanzeige
Überwachung der Betriebsparameter
Nachlaufzeit
Einstellbare Schaltpunkte für Pumpe EIN und Hochwasser*
6.6.1
Interner Summer
ON
8
1 2 3 4 5 6 7
Fig. 16: DIP-Schalter 1: interner Summer
Einbau- und Betriebsanleitung Wilo-Control MS-L
Aufstellung
GEFAHR
Lebensgefahr durch elektrischen Strom einer externen Quelle!
Die Spannungsversorgung erfolgt durch eine externe Quelle. Diese Spannung liegt
auch bei ausgeschaltetem Hauptschalter an den Klemmen an! Es besteht Lebensge-
fahr! Vor sämtlichen Arbeiten muss die Spannungsversorgung der Quelle getrennt
werden! Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vorschrif-
ten ausführen.
Es kann ein externer Alarmmelder (Hupe, Blinklicht usw.) für den Hochwasseralarm an-
geschlossen werden:
ƒ
Kontaktart: potentialfreier Wechslerkontakt
ƒ
Kontaktbelastung:
–
Minimal: 12 VDC, 10 mA
–
Maximal: 250 VAC, 1 A
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen.
Schaltgerät
Control MS-L1...
Control MS-L2...
Das Schaltgerät ist mit den folgenden Funktionen ausgestattet. Alle Funktionen sind
werkseitig ausgeschaltet. Bei Bedarf müssen die Funktionen eingeschaltet werden.
Legende
• = verfügbar, − = nicht verfügbar
* Die Schaltpunkte können aus acht Parametersätzen für die jeweilige Hebeanlage aus-
gewählt werden.
DIP
Der interne Summer kann Warnmeldungen zusätzlich zur optischen Anzeige auch akus-
tisch ausgeben. Internen Summer über den DIP 7 am DIP-Schalter 1 ein- und ausschal-
ten:
ƒ
Stellung „ON": Summer ein
ƒ
Stellung „OFF": Summer aus
Schließer (NO)
−
Klemme 15/16
•
•
•
•
•
•
−
−
−
−
−
−
•
•
•
−
−
•
de
Öffner (NC)
−
Klemme 14/15
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
−
−
•
25
