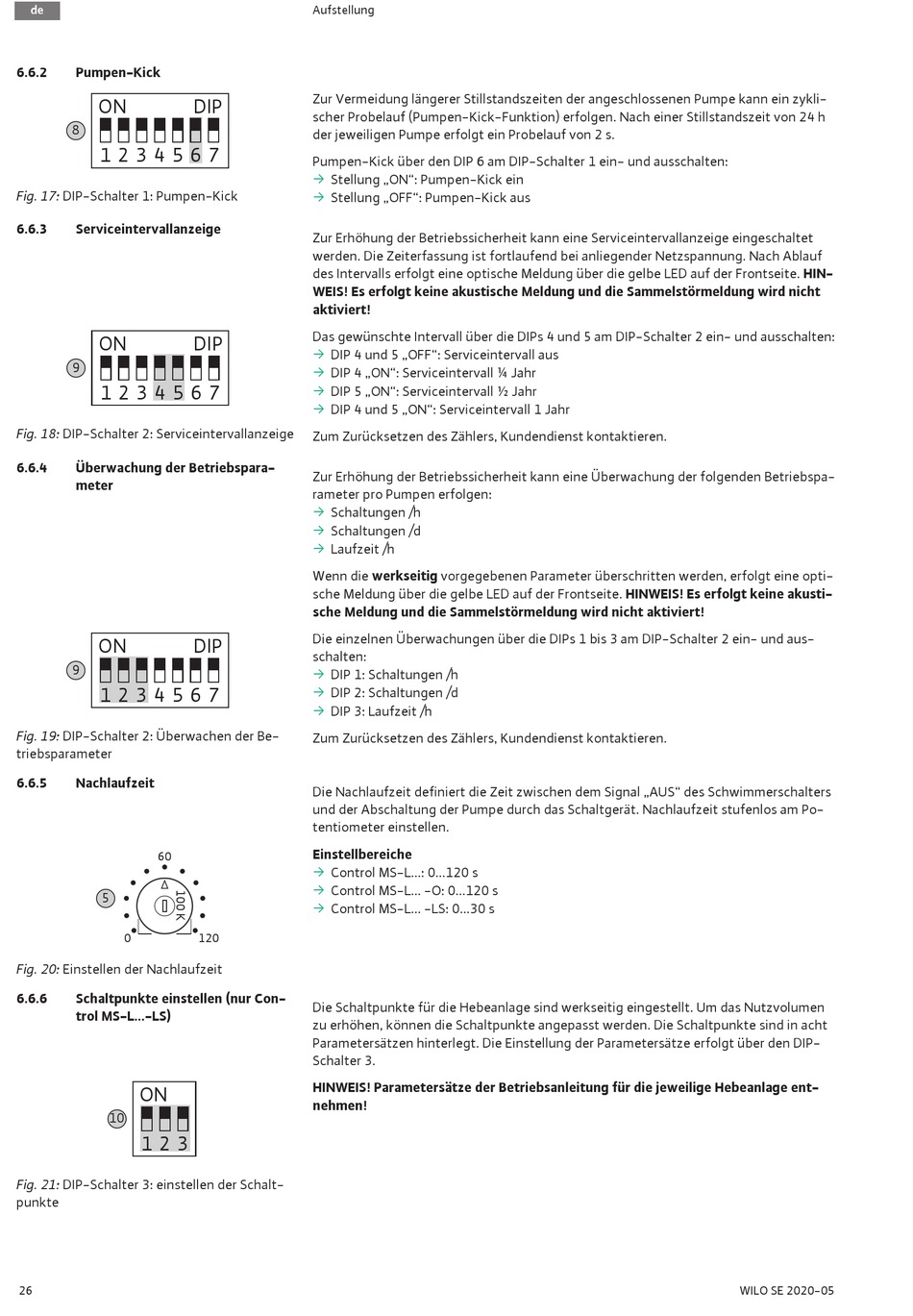

6.6.2
Pumpen-Kick
ON
8
1 2 3 4 5 6 7
Fig. 17: DIP-Schalter 1: Pumpen-Kick
6.6.3
Serviceintervallanzeige
ON
9
1 2 3 4 5 6 7
Fig. 18: DIP-Schalter 2: Serviceintervallanzeige
6.6.4
Überwachung der Betriebspara-
meter
ON
9
1 2 3 4 5 6 7
Fig. 19: DIP-Schalter 2: Überwachen der Be-
triebsparameter
6.6.5
Nachlaufzeit
5
Fig. 20: Einstellen der Nachlaufzeit
6.6.6
Schaltpunkte einstellen (nur Con-
trol MS-L...-LS)
ON
10
1 2 3
Fig. 21: DIP-Schalter 3: einstellen der Schalt-
punkte
26
Aufstellung
DIP
Zur Vermeidung längerer Stillstandszeiten der angeschlossenen Pumpe kann ein zykli-
scher Probelauf (Pumpen-Kick-Funktion) erfolgen. Nach einer Stillstandszeit von 24 h
der jeweiligen Pumpe erfolgt ein Probelauf von 2 s.
Pumpen-Kick über den DIP 6 am DIP-Schalter 1 ein- und ausschalten:
ƒ
Stellung „ON": Pumpen-Kick ein
ƒ
Stellung „OFF": Pumpen-Kick aus
Zur Erhöhung der Betriebssicherheit kann eine Serviceintervallanzeige eingeschaltet
werden. Die Zeiterfassung ist fortlaufend bei anliegender Netzspannung. Nach Ablauf
des Intervalls erfolgt eine optische Meldung über die gelbe LED auf der Frontseite. HIN-
WEIS! Es erfolgt keine akustische Meldung und die Sammelstörmeldung wird nicht
aktiviert!
DIP
Das gewünschte Intervall über die DIPs 4 und 5 am DIP-Schalter 2 ein- und ausschalten:
ƒ
DIP 4 und 5 „OFF": Serviceintervall aus
ƒ
DIP 4 „ON": Serviceintervall ¼ Jahr
ƒ
DIP 5 „ON": Serviceintervall ½ Jahr
ƒ
DIP 4 und 5 „ON": Serviceintervall 1 Jahr
Zum Zurücksetzen des Zählers, Kundendienst kontaktieren.
Zur Erhöhung der Betriebssicherheit kann eine Überwachung der folgenden Betriebspa-
rameter pro Pumpen erfolgen:
ƒ
Schaltungen /h
ƒ
Schaltungen /d
ƒ
Laufzeit /h
Wenn die werkseitig vorgegebenen Parameter überschritten werden, erfolgt eine opti-
sche Meldung über die gelbe LED auf der Frontseite. HINWEIS! Es erfolgt keine akusti-
sche Meldung und die Sammelstörmeldung wird nicht aktiviert!
DIP
Die einzelnen Überwachungen über die DIPs 1 bis 3 am DIP-Schalter 2 ein- und aus-
schalten:
ƒ
DIP 1: Schaltungen /h
ƒ
DIP 2: Schaltungen /d
ƒ
DIP 3: Laufzeit /h
Zum Zurücksetzen des Zählers, Kundendienst kontaktieren.
Die Nachlaufzeit definiert die Zeit zwischen dem Signal „AUS" des Schwimmerschalters
und der Abschaltung der Pumpe durch das Schaltgerät. Nachlaufzeit stufenlos am Po-
tentiometer einstellen.
Einstellbereiche
ƒ
Control MS-L...: 0...120 s
ƒ
Control MS-L... -O: 0...120 s
ƒ
Control MS-L... -LS: 0...30 s
Die Schaltpunkte für die Hebeanlage sind werkseitig eingestellt. Um das Nutzvolumen
zu erhöhen, können die Schaltpunkte angepasst werden. Die Schaltpunkte sind in acht
Parametersätzen hinterlegt. Die Einstellung der Parametersätze erfolgt über den DIP-
Schalter 3.
HINWEIS! Parametersätze der Betriebsanleitung für die jeweilige Hebeanlage ent-
nehmen!
