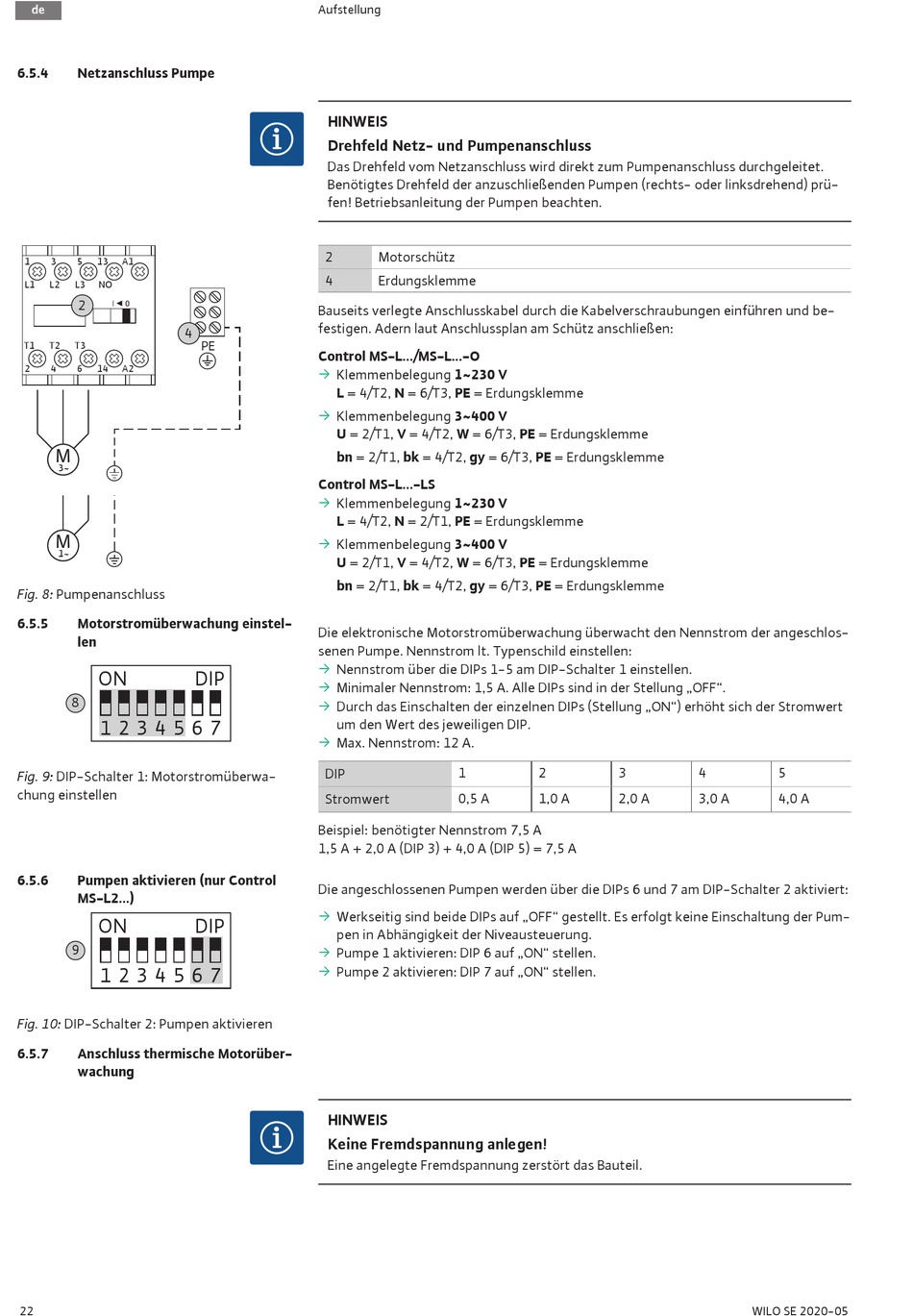

6.5.4 Netzanschluss Pumpe
1 3 5 13 A1
L1 L2 L3 NO
2
4
T1 T2 T3
2 4 6 14 A2
M
3~
M
1~
Fig. 8: Pumpenanschluss
6.5.5 Motorstromüberwachung einstel-
len
ON
8
1 2 3 4 5 6 7
Fig. 9: DIP-Schalter 1: Motorstromüberwa-
chung einstellen
6.5.6 Pumpen aktivieren (nur Control
MS-L2...)
ON
9
1 2 3 4 5 6 7
Fig. 10: DIP-Schalter 2: Pumpen aktivieren
6.5.7 Anschluss thermische Motorüber-
wachung
22
Aufstellung
HINWEIS
Drehfeld Netz- und Pumpenanschluss
Das Drehfeld vom Netzanschluss wird direkt zum Pumpenanschluss durchgeleitet.
Benötigtes Drehfeld der anzuschließenden Pumpen (rechts- oder linksdrehend) prü-
fen! Betriebsanleitung der Pumpen beachten.
2
4
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan am Schütz anschließen:
PE
Control MS-L.../MS-L...-O
ƒ
Klemmenbelegung 1~230 V
L = 4/T2, N = 6/T3, PE = Erdungsklemme
ƒ
Klemmenbelegung 3~400 V
U = 2/T1, V = 4/T2, W = 6/T3, PE = Erdungsklemme
bn = 2/T1, bk = 4/T2, gy = 6/T3, PE = Erdungsklemme
Control MS-L...-LS
ƒ
Klemmenbelegung 1~230 V
L = 4/T2, N = 2/T1, PE = Erdungsklemme
ƒ
Klemmenbelegung 3~400 V
U = 2/T1, V = 4/T2, W = 6/T3, PE = Erdungsklemme
bn = 2/T1, bk = 4/T2, gy = 6/T3, PE = Erdungsklemme
Die elektronische Motorstromüberwachung überwacht den Nennstrom der angeschlos-
senen Pumpe. Nennstrom lt. Typenschild einstellen:
DIP ƒ
Nennstrom über die DIPs 1-5 am DIP-Schalter 1 einstellen.
ƒ
Minimaler Nennstrom: 1,5 A. Alle DIPs sind in der Stellung „OFF".
ƒ
Durch das Einschalten der einzelnen DIPs (Stellung „ON") erhöht sich der Stromwert
um den Wert des jeweiligen DIP.
ƒ
Max. Nennstrom: 12 A.
DIP
Stromwert
Beispiel: benötigter Nennstrom 7,5 A
1,5 A + 2,0 A (DIP 3) + 4,0 A (DIP 5) = 7,5 A
Die angeschlossenen Pumpen werden über die DIPs 6 und 7 am DIP-Schalter 2 aktiviert:
DIP ƒ
Werkseitig sind beide DIPs auf „OFF" gestellt. Es erfolgt keine Einschaltung der Pum-
pen in Abhängigkeit der Niveausteuerung.
ƒ
Pumpe 1 aktivieren: DIP 6 auf „ON" stellen.
ƒ
Pumpe 2 aktivieren: DIP 7 auf „ON" stellen.
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
Motorschütz
Erdungsklemme
1 2
0,5 A 1,0 A
3 4 5
2,0 A 3,0 A 4,0 A
