6.5.1 Übersicht der Bauteile
Fig. 3: Bauteile und Anschlusspläne
6.5.2

DIP-Schalter

Beschreibung

DIP-Schalter 1, oberhalb des Potentiometers
Motorschutz: Einstellung Nennstrom
Einbau- und Betriebsanleitung Wilo-Control MS-L

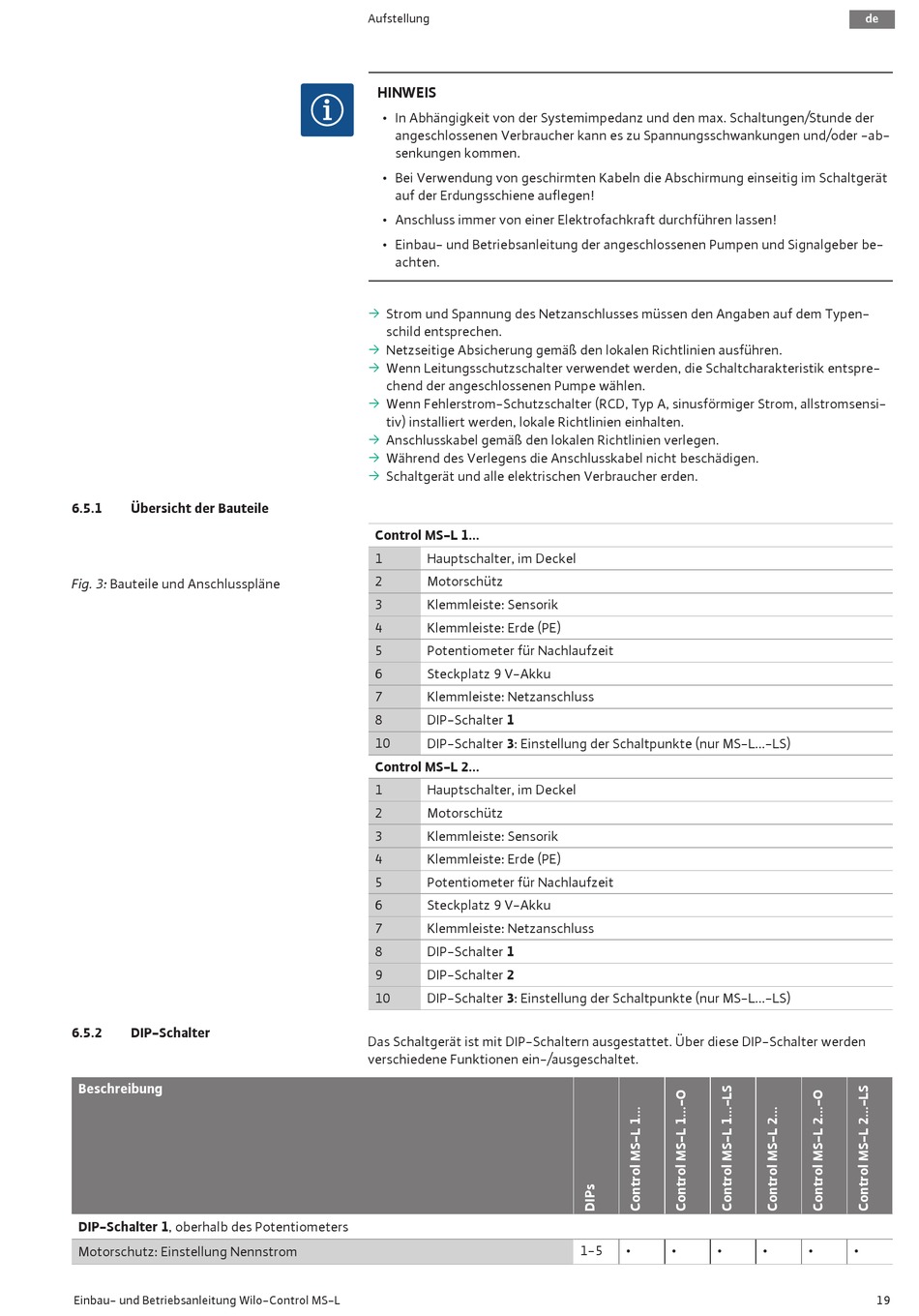

Aufstellung
HINWEIS
• In Abhängigkeit von der Systemimpedanz und den max. Schaltungen/Stunde der
angeschlossenen Verbraucher kann es zu Spannungsschwankungen und/oder -ab-
senkungen kommen.
• Bei Verwendung von geschirmten Kabeln die Abschirmung einseitig im Schaltgerät
auf der Erdungsschiene auflegen!
• Anschluss immer von einer Elektrofachkraft durchführen lassen!
• Einbau- und Betriebsanleitung der angeschlossenen Pumpen und Signalgeber be-
achten.
ƒ
Strom und Spannung des Netzanschlusses müssen den Angaben auf dem Typen-
schild entsprechen.
ƒ
Netzseitige Absicherung gemäß den lokalen Richtlinien ausführen.
ƒ
Wenn Leitungsschutzschalter verwendet werden, die Schaltcharakteristik entspre-
chend der angeschlossenen Pumpe wählen.
ƒ
Wenn Fehlerstrom-Schutzschalter (RCD, Typ A, sinusförmiger Strom, allstromsensi-
tiv) installiert werden, lokale Richtlinien einhalten.
ƒ
Anschlusskabel gemäß den lokalen Richtlinien verlegen.
ƒ
Während des Verlegens die Anschlusskabel nicht beschädigen.
ƒ
Schaltgerät und alle elektrischen Verbraucher erden.
Control MS-L 1...
1 Hauptschalter, im Deckel
2 Motorschütz
3 Klemmleiste: Sensorik
4 Klemmleiste: Erde (PE)
5 Potentiometer für Nachlaufzeit
6 Steckplatz 9 V-Akku
7 Klemmleiste: Netzanschluss
8 DIP-Schalter 1
10 DIP-Schalter 3: Einstellung der Schaltpunkte (nur MS-L...-LS)
Control MS-L 2...
1 Hauptschalter, im Deckel
2 Motorschütz
3 Klemmleiste: Sensorik
4 Klemmleiste: Erde (PE)
5 Potentiometer für Nachlaufzeit
6 Steckplatz 9 V-Akku
7 Klemmleiste: Netzanschluss
8 DIP-Schalter 1
9 DIP-Schalter 2
10 DIP-Schalter 3: Einstellung der Schaltpunkte (nur MS-L...-LS)
Das Schaltgerät ist mit DIP-Schaltern ausgestattet. Über diese DIP-Schalter werden
verschiedene Funktionen ein-/ausgeschaltet.
1-5 • • •
