Wilo Control MS-L Einbau- Und Betriebsanleitung Seite 23

Control MS-L1.../MS-L...-O
GL HW
WSK
3
1 2 3 4 5 6
Control MS-L1...-LS
Sensor
WSK + ln
3
1 2 5 6
Control MS-L2.../MS-L...-O
WSK WSK
GL SL
-P1 -P2
3
1 2 3 4 5 6 7 8
Control MS-L2...-LS
WSK WSK Sensor
-P1 -P2 + ln
3
1 2 3 4 9 10

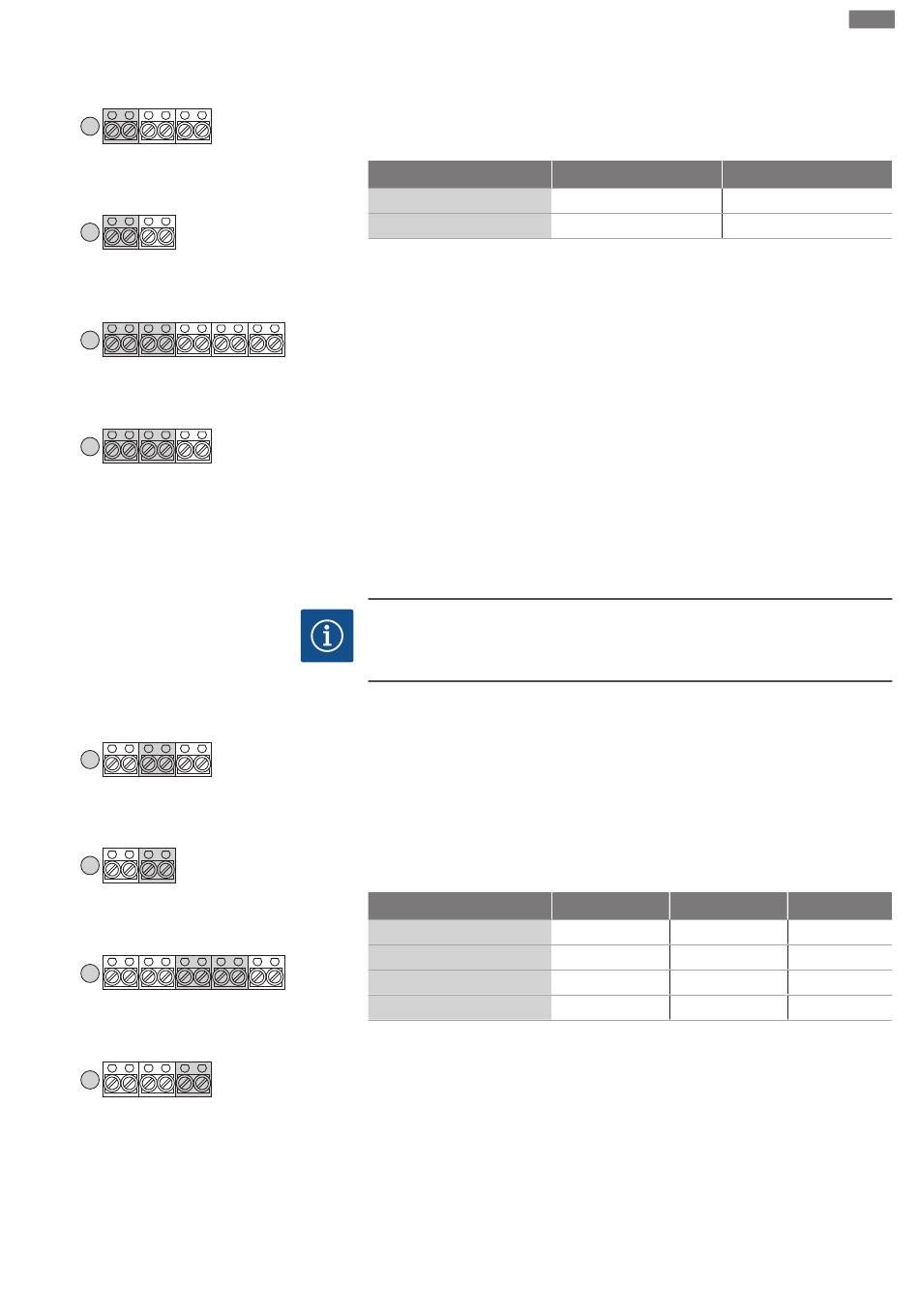

Fig. 11: Klemmleiste Sensorik: thermische Mo-
torüberwachung
6.5.8 Anschluss Signalgeber für Niveau-
steuerung
Control MS-L1.../MS-L...-O
GL HW
WSK
3
1 2 3 4 5 6
Control MS-L1...-LS
Sensor
WSK + ln
3
1 2 5 6
Control MS-L2.../MS-L...-O
WSK WSK
GL SL
-P1 -P2
3
1 2 3 4 5 6 7 8
Control MS-L2...-LS
WSK WSK Sensor
-P1 -P2 + ln
3
1 2 3 4 9 10
Fig. 12: Klemmleiste Sensorik: Anschluss Ni-
veauerfassung
Einbau- und Betriebsanleitung Wilo-Control MS-L
Aufstellung
Pro Pumpe eine thermische Motorüberwachung mit Bimetallfühlern anschließen. Keine
PTC-Fühler anschließen!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen.
Schaltgerät
Control MS-L1...
Control MS-L2...
HINWEIS! Wenn eine Wicklungsüberwachung angeschlossen wird, die werkseitig
verbaute Brücke entfernen!
HW
9 10
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
Control MS-L.../MS-L...-O
Für die Niveauerfassung Schwimmerschalter anschließen. Eine Niveauerfassung mit ei-
nem Niveausensor oder Elektroden ist nicht möglich!
Control MS-L...-LS
Für die Niveauerfassung wird ein Gestängeschwimmersensor verwendet. Der Sensor ist
werkseitig in der Hebeanlage verbaut. Eine Niveauerfassung mit Schwimmerschaltern
oder Elektroden ist nicht möglich!
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen.
Schaltgerät
Control MS-L1.../MS-L1...-O Klemme 3/4
HW
Control MS-L1...-LS
Control MS-L2.../MS-L2...-O Klemme 5/6
9 10
Control MS-L2...-LS
Pumpe 1 Pumpe 2
Klemme 1/2
Klemme 1/2 Klemme 3/4
Grundlast (GL) Spitzenlast (SL)
−
− −
Klemme 7/8
− −
de
Sensor
−
Klemme 5/6
−
Klemme 9/10
