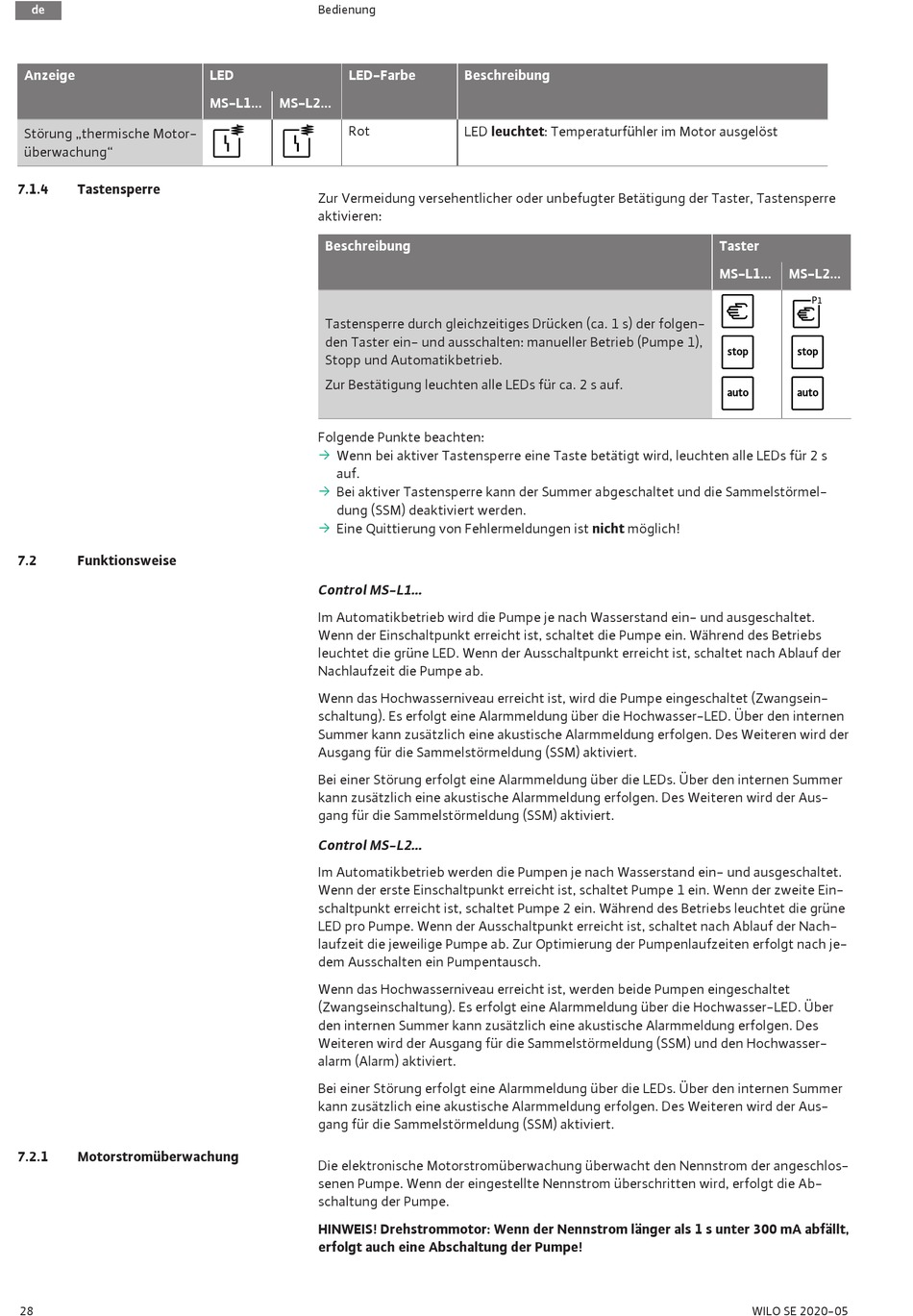

Störung „thermische Motor-
überwachung"
7.1.4
Tastensperre
7.2
Funktionsweise
7.2.1
Motorstromüberwachung
28
Bedienung
LED
LED-Farbe
MS-L1...
MS-L2...
Rot
Zur Vermeidung versehentlicher oder unbefugter Betätigung der Taster, Tastensperre
aktivieren:
Beschreibung
Tastensperre durch gleichzeitiges Drücken (ca. 1 s) der folgen-
den Taster ein- und ausschalten: manueller Betrieb (Pumpe 1),
Stopp und Automatikbetrieb.
Zur Bestätigung leuchten alle LEDs für ca. 2 s auf.
Folgende Punkte beachten:
ƒ
Wenn bei aktiver Tastensperre eine Taste betätigt wird, leuchten alle LEDs für 2 s
auf.
ƒ
Bei aktiver Tastensperre kann der Summer abgeschaltet und die Sammelstörmel-
dung (SSM) deaktiviert werden.
ƒ
Eine Quittierung von Fehlermeldungen ist nicht möglich!
Control MS-L1...
Im Automatikbetrieb wird die Pumpe je nach Wasserstand ein- und ausgeschaltet.
Wenn der Einschaltpunkt erreicht ist, schaltet die Pumpe ein. Während des Betriebs
leuchtet die grüne LED. Wenn der Ausschaltpunkt erreicht ist, schaltet nach Ablauf der
Nachlaufzeit die Pumpe ab.
Wenn das Hochwasserniveau erreicht ist, wird die Pumpe eingeschaltet (Zwangsein-
schaltung). Es erfolgt eine Alarmmeldung über die Hochwasser-LED. Über den internen
Summer kann zusätzlich eine akustische Alarmmeldung erfolgen. Des Weiteren wird der
Ausgang für die Sammelstörmeldung (SSM) aktiviert.
Bei einer Störung erfolgt eine Alarmmeldung über die LEDs. Über den internen Summer
kann zusätzlich eine akustische Alarmmeldung erfolgen. Des Weiteren wird der Aus-
gang für die Sammelstörmeldung (SSM) aktiviert.
Control MS-L2...
Im Automatikbetrieb werden die Pumpen je nach Wasserstand ein- und ausgeschaltet.
Wenn der erste Einschaltpunkt erreicht ist, schaltet Pumpe 1 ein. Wenn der zweite Ein-
schaltpunkt erreicht ist, schaltet Pumpe 2 ein. Während des Betriebs leuchtet die grüne
LED pro Pumpe. Wenn der Ausschaltpunkt erreicht ist, schaltet nach Ablauf der Nach-
laufzeit die jeweilige Pumpe ab. Zur Optimierung der Pumpenlaufzeiten erfolgt nach je-
dem Ausschalten ein Pumpentausch.
Wenn das Hochwasserniveau erreicht ist, werden beide Pumpen eingeschaltet
(Zwangseinschaltung). Es erfolgt eine Alarmmeldung über die Hochwasser-LED. Über
den internen Summer kann zusätzlich eine akustische Alarmmeldung erfolgen. Des
Weiteren wird der Ausgang für die Sammelstörmeldung (SSM) und den Hochwasser-
alarm (Alarm) aktiviert.
Bei einer Störung erfolgt eine Alarmmeldung über die LEDs. Über den internen Summer
kann zusätzlich eine akustische Alarmmeldung erfolgen. Des Weiteren wird der Aus-
gang für die Sammelstörmeldung (SSM) aktiviert.
Die elektronische Motorstromüberwachung überwacht den Nennstrom der angeschlos-
senen Pumpe. Wenn der eingestellte Nennstrom überschritten wird, erfolgt die Ab-
schaltung der Pumpe.
HINWEIS! Drehstrommotor: Wenn der Nennstrom länger als 1 s unter 300 mA abfällt,
erfolgt auch eine Abschaltung der Pumpe!
Beschreibung
LED leuchtet: Temperaturfühler im Motor ausgelöst
Taster
MS-L1...
MS-L2...
WILO SE 2020-05
