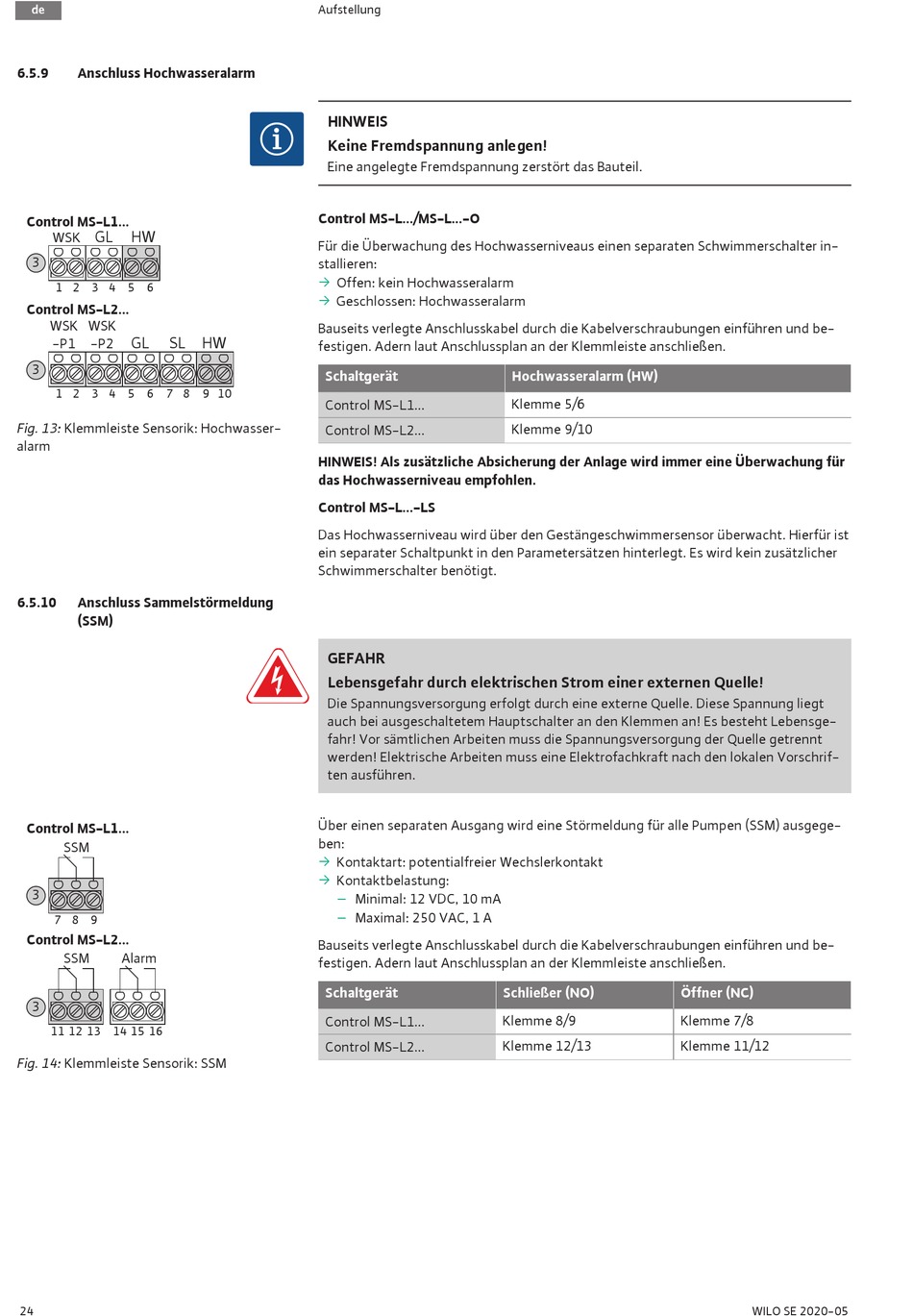

6.5.9
Anschluss Hochwasseralarm
Control MS-L1...
GL
HW
WSK
3
1
2
3
4
5
6
Control MS-L2...
WSK
WSK
GL
SL
-P1
-P2
3
1
2
3
4
5
6
7
8
Fig. 13: Klemmleiste Sensorik: Hochwasser-
alarm
6.5.10
Anschluss Sammelstörmeldung
(SSM)
Control MS-L1...
SSM
3
7
8
9
Control MS-L2...
SSM
Alarm
3
11
12
13
14
15
16
Fig. 14: Klemmleiste Sensorik: SSM
24
Aufstellung
HINWEIS
Keine Fremdspannung anlegen!
Eine angelegte Fremdspannung zerstört das Bauteil.
Control MS-L.../MS-L...-O
Für die Überwachung des Hochwasserniveaus einen separaten Schwimmerschalter in-
stallieren:
ƒ
Offen: kein Hochwasseralarm
ƒ
Geschlossen: Hochwasseralarm
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
HW
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen.
Schaltgerät
9
10
Control MS-L1...
Control MS-L2...
HINWEIS! Als zusätzliche Absicherung der Anlage wird immer eine Überwachung für
das Hochwasserniveau empfohlen.
Control MS-L...-LS
Das Hochwasserniveau wird über den Gestängeschwimmersensor überwacht. Hierfür ist
ein separater Schaltpunkt in den Parametersätzen hinterlegt. Es wird kein zusätzlicher
Schwimmerschalter benötigt.
GEFAHR
Lebensgefahr durch elektrischen Strom einer externen Quelle!
Die Spannungsversorgung erfolgt durch eine externe Quelle. Diese Spannung liegt
auch bei ausgeschaltetem Hauptschalter an den Klemmen an! Es besteht Lebensge-
fahr! Vor sämtlichen Arbeiten muss die Spannungsversorgung der Quelle getrennt
werden! Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vorschrif-
ten ausführen.
Über einen separaten Ausgang wird eine Störmeldung für alle Pumpen (SSM) ausgege-
ben:
ƒ
Kontaktart: potentialfreier Wechslerkontakt
ƒ
Kontaktbelastung:
–
Minimal: 12 VDC, 10 mA
–
Maximal: 250 VAC, 1 A
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen.
Schaltgerät
Control MS-L1...
Control MS-L2...
Hochwasseralarm (HW)
Klemme 5/6
Klemme 9/10
Schließer (NO)
Klemme 8/9
Klemme 12/13
Öffner (NC)
Klemme 7/8
Klemme 11/12
WILO SE 2020-05
