Brandmelde-Computer FlexES control
Option: Kanal-Nummer
Mit der Kanal-Nr. werden weitere Anschlussmöglichkeiten eines Steckplatzes unterschieden z.B.:
1
2
1

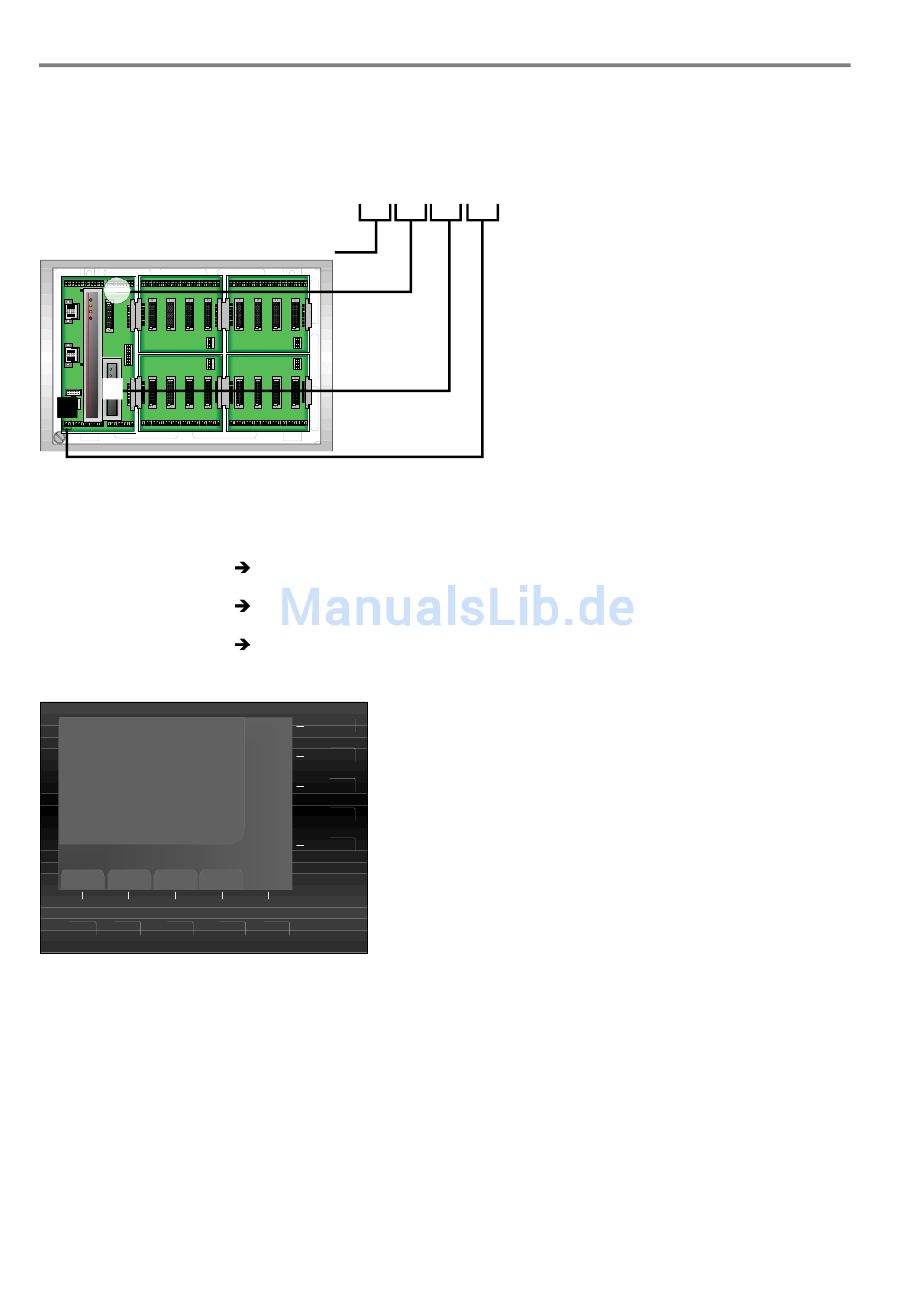

Abb. 71: Beispiel Schnittstelle 1 des Basis-Modulträgers / Steuerungsmodul
Leitung 0112 Kanal 1
Leitung 0112 Kanal 2
Leitung 0112 Kanal 3
Leitung/Übertragungsweg
Leitung: 0112
Kanal: 01
Info Übersicht Zustand Bedienen
F6 F7 F8
Abb. 72: Leitungs-Nr. 0112 und Kanal-Nr. 01 (Beispiel)
40
01
BMZ Nr. 1
Schnittstelle 1 des Basis-Modulträgers / Steuerungsmodul (RS485-1)
Schnittstelle 2 des Basis-Modulträgers / Steuerungsmodul (RS485-2)
Schnittstelle 3 des Basis-Modulträgers / Steuerungsmodul (TTY)
F1
ESC
F2
F3
Wiederholg F4
F5
OK
Service
F9 F10
1 2 1
