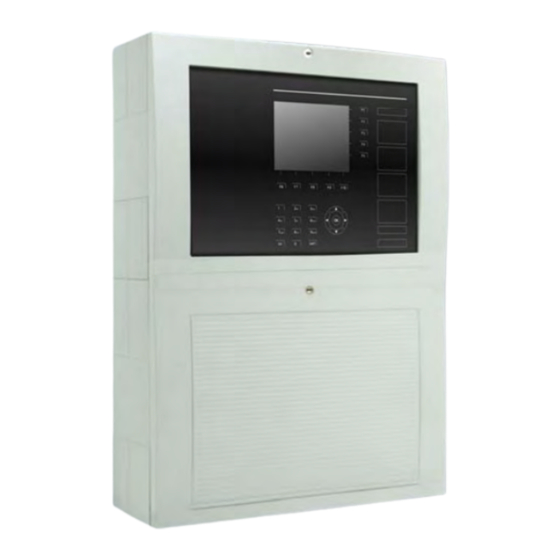

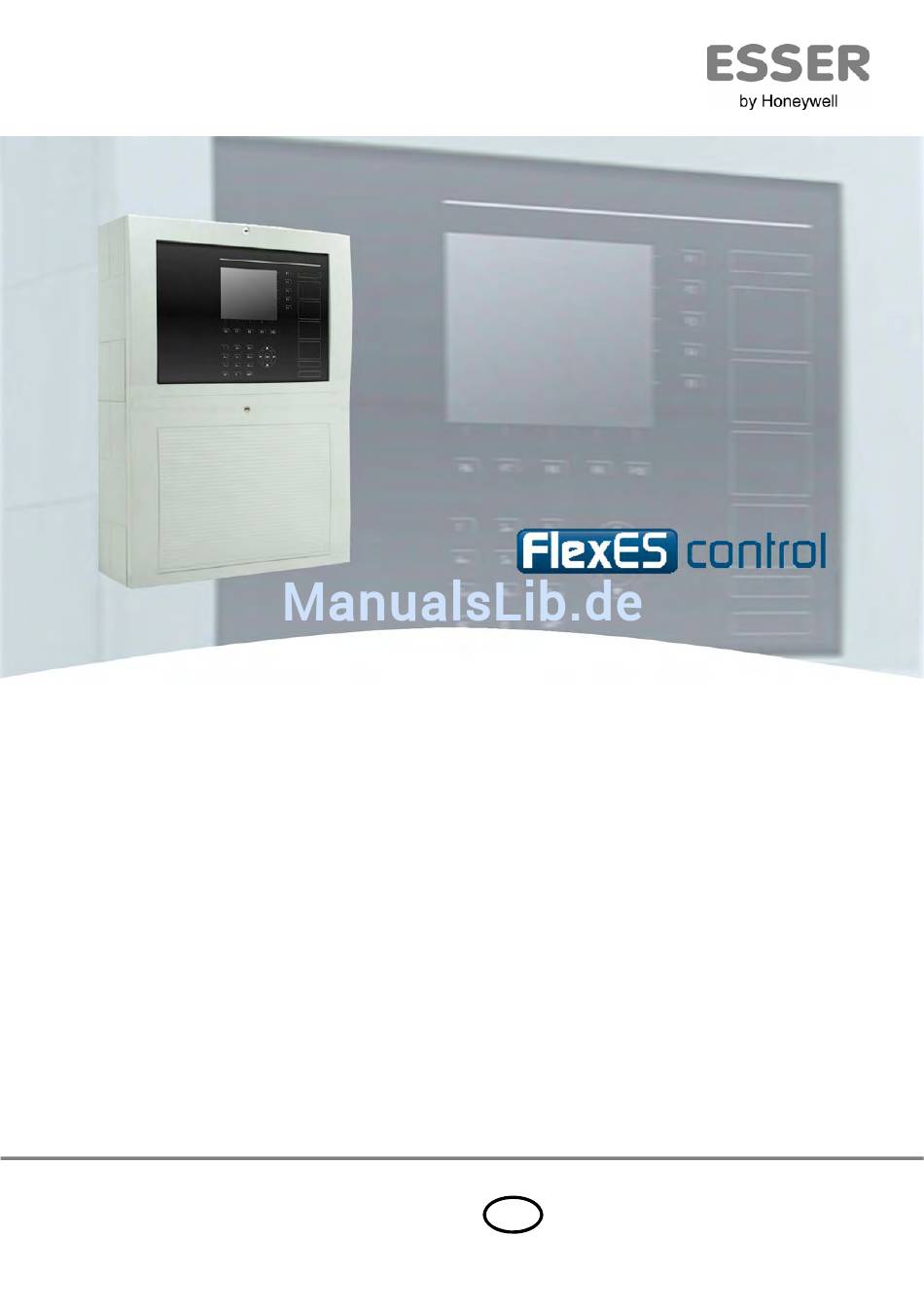

- Seite 1 Bedienungsanleitung Brandmelde-Computer FlexES control 798980 Technische Änderungen vorbehalten! 06.2009 © 2009 Honeywell International Inc.
- Seite 2 Brandmelde-Computer FlexES control Bestimmungsgemäßer Gebrauch Dieses Produkt darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit den empfohlenen bzw. zugelassenen Fremdgeräten und Komponenten verwendet werden. Warnung Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung voraus.
-
Seite 3: Inhaltsverzeichnis
Brandmelde-Computer FlexES control Inhaltsverzeichnis Allgemein................................... 4 Anzeige- und Bedienelemente D ........................5 Anzeige der Betriebszustände ..........................6 Betrieb / Normalzustand............................7 Feuer / Voralarm..............................8 Störung / Notbetrieb............................. 9 Abschaltung / Testbetrieb..........................11 Technischer Alarm............................. 13 Tastaturfreigabe / Zugangsberechtigung......................14 Direkte Bedienfunktionen............................. -
Seite 4: Allgemein
Vielen Dank, dass Sie sich für ein Esser by Honeywell Produkt entschieden haben! Die Qualität und Zuverlässigkeit der innovativen Produkte von Esser sind bekannt und sorgen über Jahre hinweg für höchste Sicherheit an ihrem Einsatzort. Diese Bedienungsanleitung soll Sie, zusätzlich zu den Erklärungen Ihres Facherrichters, schnell und umfassend über die Bedienung der Brandmelderzentrale... -
Seite 5: Anzeige- Und Bedienelemente D
Brandmelde-Computer FlexES control Anzeige- und Bedienelemente Das Anzeige- und Bedienteil (A/B-Teil) der BMZ FlexES control mit ¼-VGA-Display ist im „Nachtdesign“ ausgelegt. Im Ereignisfall werden - zur besseren Übersicht und Information - nur die aktiven Bedien- und Anzeigeelemente beleuchtet. FEUER STÖRUNG ABSCHALTUNG TECHN. -
Seite 6: Anzeige Der Betriebszustände
Brandmelde-Computer FlexES control Anzeige der Betriebszustände Bei einer Brandmelderzentrale wird zwischen fünf einzelnen Betriebszuständen unterschieden: Betriebsbereitschaft (Normalzustand) Feuer / Voralarm Störung / Notbetrieb Abschaltung / Testbetrieb Technischer Alarm FEUER STÖRUNG ABSCHALTUNG TECHN. ALARM Voralarm Notbetrieb Testbetrieb Betrieb 1. FEUER Gruppe: 0003 Zeit: 13:24 Datum: 13. -
Seite 7: Betrieb / Normalzustand
Beispielsweise können einzelne Sensoren von Brandmeldern, abhängig von der Programmierung, zeit- und ereignisgesteuert abgeschaltet werden. Die Brandmelderzentrale FlexES control unterstützt den Tag-/Nachtbetrieb. Hier ist z.B. möglich, während des Tagbetriebes in besonders kritischen Umgebungsbereichen eine Abschaltung von Sensoren, Brandmeldern, Gruppen oder Steuerungen durchzuführen, wenn gleichzeitig gewährleistet werden kann, dass diese Bereiche ständig besetzt sind und ein Feuer direkt durch Personen, die sich in diesem Bereich aufhalten, gemeldet... -
Seite 8: Feuer / Voralarm
Brandmelde-Computer FlexES control Feuer / Voralarm Sammelanzeige FEUER Feuer (rot) FEUER Es wurde eine Feuermeldung erkannt und ggf. eine interne oder externe Alarmierung ausgelöst. Die Feuermeldung wird im Display angezeigt. Ggf. leuchten zusätzliche Anzeigen zur Information. Voralarm Voralarm (rot) Ein >Voralarm< wird gemeldet, wenn ein Brandmelder die Voralarmschwelle erreicht oder bei einer programmierten Zwei-Gruppen- / Zwei-Melder- Abb. -
Seite 9: Störung / Notbetrieb
Brandmelde-Computer FlexES control Störung / Notbetrieb Sammelanzeige STÖRUNG Störung (gelb) STÖRUNG Es wurde mindestens eine Störung erkannt. Die Störungsmeldung wird im Display angezeigt. Ggf. leuchten zusätzliche Anzeigen zur Information. Abb. 6: Störung / Notbetrieb • Der interne Zentralensummer wird taktend angesteuert. - Seite 10 Brandmelde-Computer FlexES control Sammelanzeige Notbetrieb Notbetrieb – Systemstörung (gelb) STÖRUNG Die Funktion der Brandmelderzentrale (BMZ) ist nicht mehr gewährleistet. Notbetrieb Die BMZ befindet sich in einem eingeschränkt meldebereiten Zustand. Ggf. leuchten zusätzliche Anzeigen zur Information. Abb. 8: Sammelanzeige Notbetrieb •...
-
Seite 11: Abschaltung / Testbetrieb
Brandmelde-Computer FlexES control Abschaltung / Testbetrieb Sammelanzeige ABSCHALTUNG Abschaltung (gelb) ABSCHALTUNG Eine Abschaltung (z.B. einer Gruppe- oder Steuerung) im System liegt vor. Die Abschaltung wird außerdem im Display angezeigt. Ggf. leuchten weitere Anzeigen zur Information. Abb. 9: Sammelanzeige ABSCHALTUNG •... - Seite 12 Brandmelde-Computer FlexES control abgeschaltet (gelb) Die Ansteuerung der Brandschutzeinrichtungen wurde automatisch oder Brandschutzeinr. manuell abgeschaltet. Im Ereignisfall werden die angeschlossenen Brandschutzeinrichtungen nicht angesteuert. abgeschaltet Durch Drücken der Taste kann die Funktion ein-/abgeschaltet werden (Wechselfunktion). Abb. 11: Zusätzliche Sammelanzeigen Sammelanzeige Testbetrieb...
-
Seite 13: Technischer Alarm
Brandmelde-Computer FlexES control Technischer Alarm Sammelanzeige TECHN. ALARM Technischer Alarm (blau) TECHN. ALARM Es wurde eine technische Alarmmeldung erkannt. Die Alarmursache wird im Display angezeigt. Betrieb Ggf. leuchten zusätzliche Anzeigen zur Information. Abb. 13: Sammelanzeige TECHN. ALARM Mit der Überwachung von technischen Alarmen, kann auch der Zustand von anlagenfremden Komponenten eingelesen bzw. -
Seite 14: Tastaturfreigabe / Zugangsberechtigung
Bis auf die Quittierung des Zentralensummers und die Funktion >weitere Meldungen< (Cursor-Tasten) sind keine weiteren Bedienungen möglich. Zugangsebene 2 (Bediener) • ® Die Tastatur ist zur Bedienung der Brandmelderzentrale FlexES control und anderen, über das essernet miteinander verbundenen Zentralen freigegeben. • Die Display-Menüanzeige wird aktiviert. •... - Seite 15 Brandmelde-Computer FlexES control Zugangsebene 3 (Facherrichter / Service) In dieser Zugangsebene sind nur Bedienungen, Einstellungen und Eingaben durch qualifiziertes Fachpersonal zulässig. Eine fehlerhafte Einstellung / Eingabe kann die Funktion der Brandmelderzentrale beeinträchtigen. Servicefreigebe durch Eingabe von Servicecode: _ Löschen Zugangscode für die Facherrichter / Service eingeben und mit der Funktionstaste F5 >OK<...
-
Seite 16: Direkte Bedienfunktionen
Direkte Bedienfunktionen Das folgende Kapitel beschreibt die wichtigen Bedienungsmöglichkeiten einer einzelnen Brandmelderzentrale ® (Stand-alone) FlexES control. Bei einer Vernetzung mehrerer Zentralen über das essernet ist eine von diesen Erklärungen abweichende Bedienung möglich. Informationen hierzu über den Facherrichter / Service. •... -
Seite 17: Ansteuerung Der Brandschutzeinrichtung Ein-/Ausschalten
Brandmelde-Computer FlexES control Ansteuerung der Brandschutzeinrichtung Ein-/Ausschalten abgeschaltet (gelb) Brandschutzeinr. Die Ansteuerung der Brandschutzeinrichtungen wurde automatisch oder manuell abgeschaltet. Im Ereignisfall werden die angeschlossenen Brandschutzeinrichtungen, z.B. eine Löschmittel-Ansteuerung nicht angesteuert. abgeschaltet Durch Drücken der Taste kann die Funktion ein-/abgeschaltet werden (Wechselfunktion). -
Seite 18: Bedienmenü
Brandmelde-Computer FlexES control Bedienmenü Funktionstasten / Displaysteuerung Mit den zehn Funktionstasten (F1 bis F10) wird jeweils der dazugehörende, im Klartext-Display angezeigte Menüpunkt angewählt. Abhängig von dem jeweiligen Zentralenzustand bzw. der Bedienebene werden unterschiedliche Menüpunkte im Display angezeigt. Info Übersicht Zustand... - Seite 19 Brandmelde-Computer FlexES control Bedienfunktionen während der Zustandsanzeige Meldungen der Brandmelderzentrale werden nach Priorität geordnet im Display dargestellt. Stehen mehrere Meldungen mit unterschiedlicher Priorität an, kann die Displayanzeige gezielt durchgeblättert werden. Erste / Letzte Meldung nächst höherer Priorität Nächste Meldung gleicher Priorität / weitere Meldungen Erste / Letzte Meldung nächst niedriger Priorität...
-
Seite 20: Anzeigepriorität Der Meldungen Im Display
Brandmelde-Computer FlexES control 6.1.1 Anzeigepriorität der Meldungen im Display Anzeigepriorität Im Klartext-Display der Brandmelderzentrale FlexES control wird jeweils die erste und letzte Meldung mit der momentan höchsten Priorität angezeigt. Sollten mehrere Meldungen gleicher Priorität anstehen, können diese durch Drücken der Pfeiltasten abgefragt werden. -
Seite 21: Displayanzeige >Info
Brandmelde-Computer FlexES control Displayanzeige >Info< In der >Info< - Anzeige können unterschiedliche Informationen der Brandmelderzentrale abgefragt bzw. angezeigt werden. Alternativ können auch die entsprechenden Cursor-Tasten verwendet werden. Einschalten der >Info< - Anzeige Bedienung innerhalb der >Info< - Anzeige Info Lampentest... -
Seite 22: Zeiteingabe
>0000<. Abb. 29: Displayanzeige Info - >Alarmzähler< Zusätzlich verfügt die Brandmelderzentrale FlexEs control über einen integrierten Ereignisspeicher für 10.000 Einträge in chronologischer Reihenfolge. Die Anzeige des Ereignisspeichers kann über den Service-PC z.B. nach Meldungsart und Zeit sortiert und angezeigt bzw. ausgedruckt werden. -
Seite 23: Ausbau
Brandmelde-Computer FlexES control 6.2.4 Ausbau Ausbau anzeigen FlexES control Bedienteil Funktion >Ausbau< in der Info-Anzeige auswählen Stand 1.1.2009 und mit der Taste >OK< ausführen. V1.00 R001 Es werden die systembezogenen Daten zum Hard- und Sofwareausbau zur Information angezeigt. Mit dieser Anzeige ist für Service- und Wartungsarbeiten oder auf Nachfrage des technischen Kundendienstes eine schnelle Information möglich. -
Seite 24: Displayanzeige >Übersicht
Brandmelde-Computer FlexES control Displayanzeige >Übersicht< In der Displayanzeige >Übersicht< werden alle aktuellen Zustands- oder Meldungsebenen Übersicht >Feuer<, >Abschaltung< >Störungen< Zustand Störung: Meldungen Brandmelderzentrale nach Priorität geordnet Störung Ltg.: Meldungen angezeigt. Abschaltung Ltg.: Meldung Störung Steuerg.: Meldungen Info Übersicht Zustand Bedienen Service Abb. -
Seite 25: Displayanzeige Zustand
Brandmelde-Computer FlexES control Displayanzeige Zustand Die Zustandsanzeige der Brandmelderzentrale FlexEs control ermöglicht eine eindeutige und schnelle Erkennung und Zuordnung von Meldungen. Zusätzlich zu den farbigen Sammelanzeigen dem Anzeige- und Bedienteil werden im Display alle erforderlichen und hilfreichen Informationen detailliert angezeigt. - Seite 26 Brandmelde-Computer FlexES control Displayanzeige >Auswahl Bedienen< In dem Menüpunkt >Auswahl Bedienen< sind unterschiedliche Bedienfunktionen für die Steuerung der Brandmelderzentrale zusammengefasst. Wird die Bedienfunktion aus der Zustandsanzeige gewählt, erscheint im Display die entsprechende Gruppe oder Steuerung. Die Zifferneingabe kann über die Taste >CLR< gelöscht werden.
-
Seite 27: Gruppen
Brandmelde-Computer FlexES control 6.5.1 Gruppen Einschalten / Rücksetzen einer Gruppe Mit dem Einschalten/Rücksetzen wird eine abgeschaltete Gruppe inkl. aller Brandmelder in den meldebereiten Betriebszustand geschaltet oder eine bereits eingeschaltete Gruppe zurückgesetzt und evtl. anstehende Meldungen wie Feuer oder Störung gelöscht. - Seite 28 Brandmelde-Computer FlexES control Abschalten einer Gruppe Mit dem Abschalten wird die entsprechende Gruppe inkl. aller Brandmelder abgeschaltet. Die Gruppe wird mit der jeweiligen Gruppennummer angewählt. Gruppennummer über die Zehnertastatur Stg. eingeben (z.B. Nr. 3) Bedienung PQRS WXYZ Gruppe: Melder: Test Taste F3 drücken...
- Seite 29 Brandmelde-Computer FlexES control Test einer Gruppe In diesem Menüpunkt kann eine Gruppe zu Prüfzwecken in den Testbetrieb geschaltet werden. Diese Funktion bezieht sich ausschließlich auf die Gruppen dieser (lokalen) Zentrale. Gruppennummer über die Zehnertastatur eingeben (z.B. Nr. 3) Stg. Bedienung...
- Seite 30 Brandmelde-Computer FlexES control Zustandsabfrage einer Gruppe Mit dieser Funktion wird direkt der aktuelle Zustand, wie z.B. >Normal<, >Alarm< und >Störung<, der entsprechenden Gruppe abgefragt. Gruppennummer über die Zehnertastatur eingeben (z.B. Nr. 3) Stg. Bedienung PQRS WXYZ Gruppe: Melder: Test Taste F5 drücken...
-
Seite 31: Melder
Brandmelde-Computer FlexES control 6.5.2 Melder Melderbezogene Funktionen sind nur bei adressierbaren Brandmeldern der Serie IQ8Quad möglich. Einschalten / Rücksetzen einzelner Melder Mit dem Einschalten wird ein einzelner abgeschalteter Melder der angewählten Gruppe in den meldebereiten Betriebszustand geschaltet oder bei bereits eingeschalteten Meldern eine evtl. anstehende Meldung - wie z.B. - Seite 32 Brandmelde-Computer FlexES control Abschalten einzelner Melder Mit dem Abschalten wird der entsprechende Melder einer Gruppe abgeschaltet. Gruppennummer über die Zehnertastatur eingeben (z.B. Nr. 3) Stg. Bedienung PQRS WXYZ Gruppe: Melder: Anschließend Eingabefeld >Melder< mit Cursor-Tasten anwählen Test Zustand Info Übersicht...
- Seite 33 Brandmelde-Computer FlexES control Test eines einzelnen Melders In diesem Menüpunkt kann ein einzelner Melder zu Prüfzwecken in den Testbetrieb geschaltet werden. Mit der Testfunktion werden alle zu diesem Melder und dem Zustand des Melders programmierten Anzeigen- und Steuerungen aktiviert. Diese Funktion bezieht sich ausschließlich auf die Melder dieser (lokalen) Zentrale.
- Seite 34 Brandmelde-Computer FlexES control Zustandsabfrage einzelner Melder Mit dieser Funktion wird direkt der aktuelle Zustand, wie z.B. >Normal<, >Alarm< und >Störung<, des entsprechenden Melders abgefragt. Gruppennummer über die Zehnertastatur eingeben (z.B. Nr.3) Stg. Bedienung PQRS WXYZ Gruppe: Melder: Anschließend Eingabefeld >Melder< mit Cursor-Tasten anwählen...
-
Seite 35: Steuerungen
Brandmelde-Computer FlexES control 6.5.3 Steuerungen Zur Bedienung der Steuerungen muss der Menüpunkt von der Anzeige der Gruppen / Melder mit der Taste >F1< zur Bedienung der Steuerungen umgeschaltet werden (und umgekehrt). Anzeige der Gruppen/Melder Anzeige der Steuerungen Stg. Gruppe Bedienung... - Seite 36 Brandmelde-Computer FlexES control Abschalten von Steuerungen Mit dem Abschalten wird die entsprechende Steuerung abgeschaltet. Mit dem Abschalten eines >invers< angesteuerten Relais (im Normalzustand angesteuert) wird die Ansteuerung zurückgenommen und Schaltzustand gewechselt. Abhängig vom Typ der Steuerung (Öffner- oder Schließerfunktion) wird ggf. ein angeschlossenes externes Gerät angesteuert.
- Seite 37 Service Abb. 64: Steuerung 22 – Anzeige des aktuellen Zustandes (Beispiel) Relais können in den Kundendaten der Brandmelderzentrale FlexES control mit der Funktion >invers< programmiert werden. Diese Relais sind im Normalzustand der Brandmelderzentrale angesteuert und wechseln ihren Schaltzustand im zugeordneten Ereignisfall.
- Seite 38 Brandmelde-Computer FlexES control Displayanzeige >Service< Das Service-Menü ermöglicht dem eingewiesenen Bediener an einer betriebsbereiten BMZ, Abschaltungen einzelner Meldersensoren. An einer meldebereiten Brandmelderzentrale dürfen Bedienungen nur von autorisierten und eingewiesenen Personen, unter Beachtung von Sicherheitsvorkehrungen und ggf. in Abstimmung mit den hilfeleistenden Institutionen (z.B. Feuerwehr) vorgenommen werden.
- Seite 39 Die Leitungsnummer des Moduls im folgenden Beispiel ist in dieser Brandmelderzentrale-Nr. 01, auf dem Trägermodul Nr. 2 -Steckplatz Nr. 3 die Leitungsnummer >0123<. BMZ Nr. 1 BMZ Nr. 1 ODER Abb. 70: Beispiel zur Definition der Leitungsnummer BMZ FlexES control (horizontaler und vertikaler Ausbau) FB 798980 / 06.09...
- Seite 40 Brandmelde-Computer FlexES control Option: Kanal-Nummer Mit der Kanal-Nr. werden weitere Anschlussmöglichkeiten eines Steckplatzes unterschieden z.B.: BMZ Nr. 1 Abb. 71: Beispiel Schnittstelle 1 des Basis-Modulträgers / Steuerungsmodul Leitung 0112 Kanal 1 Schnittstelle 1 des Basis-Modulträgers / Steuerungsmodul (RS485-1) Leitung 0112 Kanal 2 Schnittstelle 2 des Basis-Modulträgers / Steuerungsmodul (RS485-2)
- Seite 41 Brandmelde-Computer FlexES control Ein-/Ausschalten von Leitungen: Mit dem Ausschalten einer Leitung werden alle zugehörigen Baugruppen wie z.B. an einem Modul angeschlossene Gruppen und Melder oder Schnittstellen etc. abgeschaltet. Die Anzeige der Kanal-Nr. ist optional möglich Menüpunkt >Leitungsfunktion> Service-Menü auswählen Leitung/Übertragungsweg Ein/Rücksetzen...
-
Seite 42: Displayanzeige >Service
Brandmelde-Computer FlexES control 6.6.1 Sensorfunktionen (Leitung) Mit dieser Funktion können einzelne Meldersensoren der Multisensorbrandmelder, wie zum Beispiel alle O- Sensoren (Optisch = Streulichtsensor) oder alle I-Sensoren (I = Ionisationsrauchsensor) oder bei OTG- Multisensormeldern die Kombination OG-Sensor oder bei OTI-Multisensormeldern die Kombination OI-Sensor auf einer Analog-Ringleitung abgeschaltet werden. - Seite 43 Brandmelde-Computer FlexES control Sensoren (Leitung) ein-/abschalten Menüpunkt >Sensoren (Leitung)< Service-Menü auswählen. Sensoren (Leitung) O-Sensor aus Fkt-Menue Leitung: OI-Sensor aus I-Sensor aus Leitungsnummer über die Zehnertastatur Sensoren ein eingeben. Wiederholg PQRS WXYZ Anschließend gewünschte Funktion, wie Info Übersicht Zustand Bedienen Service z.B.
-
Seite 44: Sensorfunktionen (Gruppe/Melder)
Brandmelde-Computer FlexES control 6.6.2 Sensorfunktionen (Gruppe/Melder) ® Mit dieser Funktion ist es möglich, bei Gruppen oder auch einzelnen Brandmeldern der esserbus -Ringleitung eine Sensorabschaltung durchzuführen. Über die Eingabe der Gruppen- und Meldernummer kann bei jedem einzelnen Multisensormelder eine individuelle Sensorabschaltung durchgeführt werden. Wird nur die Gruppennummer angegeben (Meldernummer = 0), so wird die gewünschte Sensorabschaltung für alle... -
Seite 45: Leitungsfunktion - Nur Zugangsebene 3 (Facherrichter / Service)
Steuerungen über die Bedienteiltastatur ein-/ausgeschaltet werden. Die Ein-/ Ausschaltung wird mit den Bedienteilanzeigen und im Klartext-Display angezeigt. Definition der Leitungsnummer Einzelne Baugruppen der BMZ FlexES control können mit der internen Leitungsnummer über die Zentralentastatur ein-/ausgeschaltet oder auch vom Facherrichter / Service mit der Programmiersoftware tools 8000 programmiert werden. -
Seite 46: Sonderfunktionen
Brandmelde-Computer FlexES control Sonderfunktionen Verzögern und Erkunden Diese Funktion ermöglicht die verzögerte Ansteuerung der Übertragungseinrichtung (AÜE), der Alarmierungs- und Brandschutzeinrichtungen. Eine Anwendung sind z.B. Bereiche und Gebäude in denen sich Personen aufhalten, die im Brandfall eine direkte Alarmierung durch Drücken der Taste >Erkunden< verzögern und die verbleibende Zeit (programmierbar) bis zur automatischen Alarmierung nutzen, um sich zu vergewissern, warum eine Alarmierung ausgelöst wurde. - Seite 47 Brandmelde-Computer FlexES control einem Feueralarm während eingeschalteten Funktion >Verzögern aktiv< wird Übertragungseinrichtung (AÜE), der Alarmierungs- und Brandschutzeinrichtungen erst nach Ablauf der programmierten Verzögernzeit (max. 600 Sekunden) angesteuert. Wird während der Verzögernzeit die Taste >Erkunden< gedrückt, so wird die Verzögernzeit beendet und die Übertragungseinrichtung (AÜE), der Alarmierungs- und Brandschutzeinrichtungen erneut um die programmierte Erkundenzeit (max.
- Seite 48 Novar GmbH a Honeywell Company Dieselstraße 2, D-41469 Neuss Telefon: +49 (0) 21 37 / 17-0 Verwaltung Internet: www.esser-systems.de +49 (0) 21 37 / 17-600 E-Mail: info@esser-systems.de Telefax: +49 (0) 21 37 / 17-286...
