Kapitel 6
2.4.4
Hardware-Test
Im Bereich „Hardware-Test" können der Betrieb der analogen Ausgänge, der Stromschleifen
und die digitalen E/A getestet werden.
Analoge Ausgänge (Stromschleife)
Wenn die analogen Ausgänge des Sensors an eine SPS angeschlossen werden, muss die
Ausgabe des Sensors skaliert werden, damit die SPS den korrekten Wert anzeigt. Über den
Bereich „Hardware Test" kann für die analogen Ausgänge ein bekannter Wert erzwungen
werden, um den ordnungsgemäßen Betrieb zu bestätigen.
Um einen analogen Ausgangswert zu erzwingen, stellen Sie für den benötigten Ausgang
einen bestimmten Wert ein und klicken Sie auf „Start". Der Ausgang bleibt nun wie
eingestellt, bis die Stopptaste gedrückt wird.
Digitale E/A
Die Funktion der digitalen Ein- und Ausgänge kann über den Bereich „Digitaler Ein- und
Ausgang" überprüft werden. Hier wird der aktuelle Status für die digitalen Ein- und Ausgänge
angezeigt und „Digital I/O 2" kann als Ein- oder Ausgang festgelegt werden, um den
ordnungsgemäßen Betrieb zu überprüfen. Der Test wird erst nach Drücken der Starttaste
durchgeführt.
56
Hydro-View / Hydro-Hub – Bedienungsanleitung HD0864de Version 1.0.0

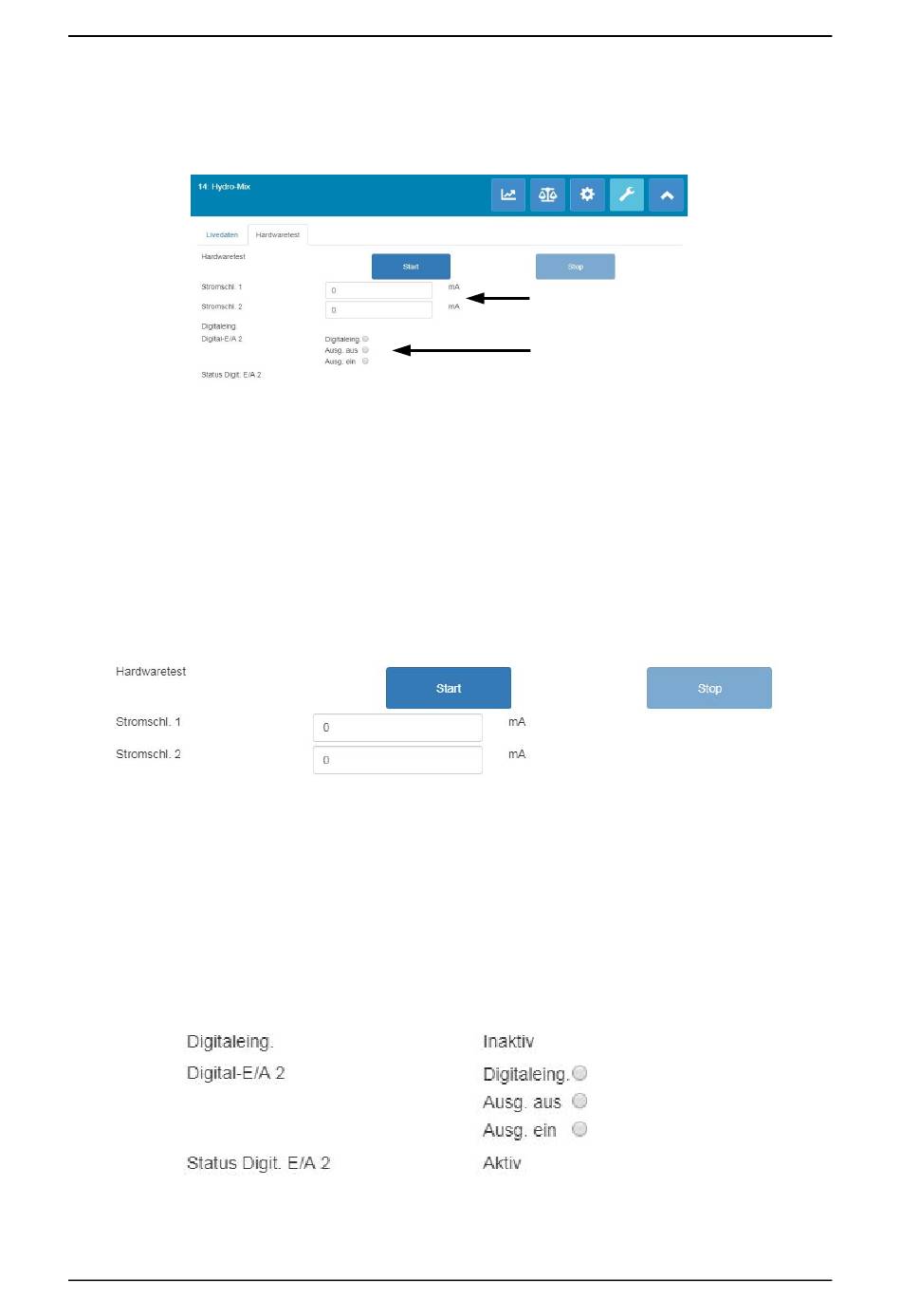

Abbildung 83: Bereich „Hardware-Test"
Abbildung 84: Steuerung des analogen Ausgangs
Abbildung 85: Steuerung digitaler Ausgang
Analogausgangswert
Status digitaler E/A
Sensor-Setup
