Kapitel 2
Um die seitlichen Befestigungsbügel zu montieren, führen Sie sie in den Schlitz ein und
schieben Sie sie nach unten. Setzen Sie die oberen und unteren Befestigungsbügel in den
Schlitz ein und schieben Sie sie nach rechts.
Für den Einbau des Hydro-View in ein Bedienfeld oder Gehäuse ist ein Ausschnitt von 265 mm
x 168 mm erforderlich.
Um den Hydro-View zu installieren, entfernen Sie die Befestigungsbügel und führen Sie das Gerät in
16
Hydro-View / Hydro-Hub – Bedienungsanleitung HD0864de Version 1.0.0

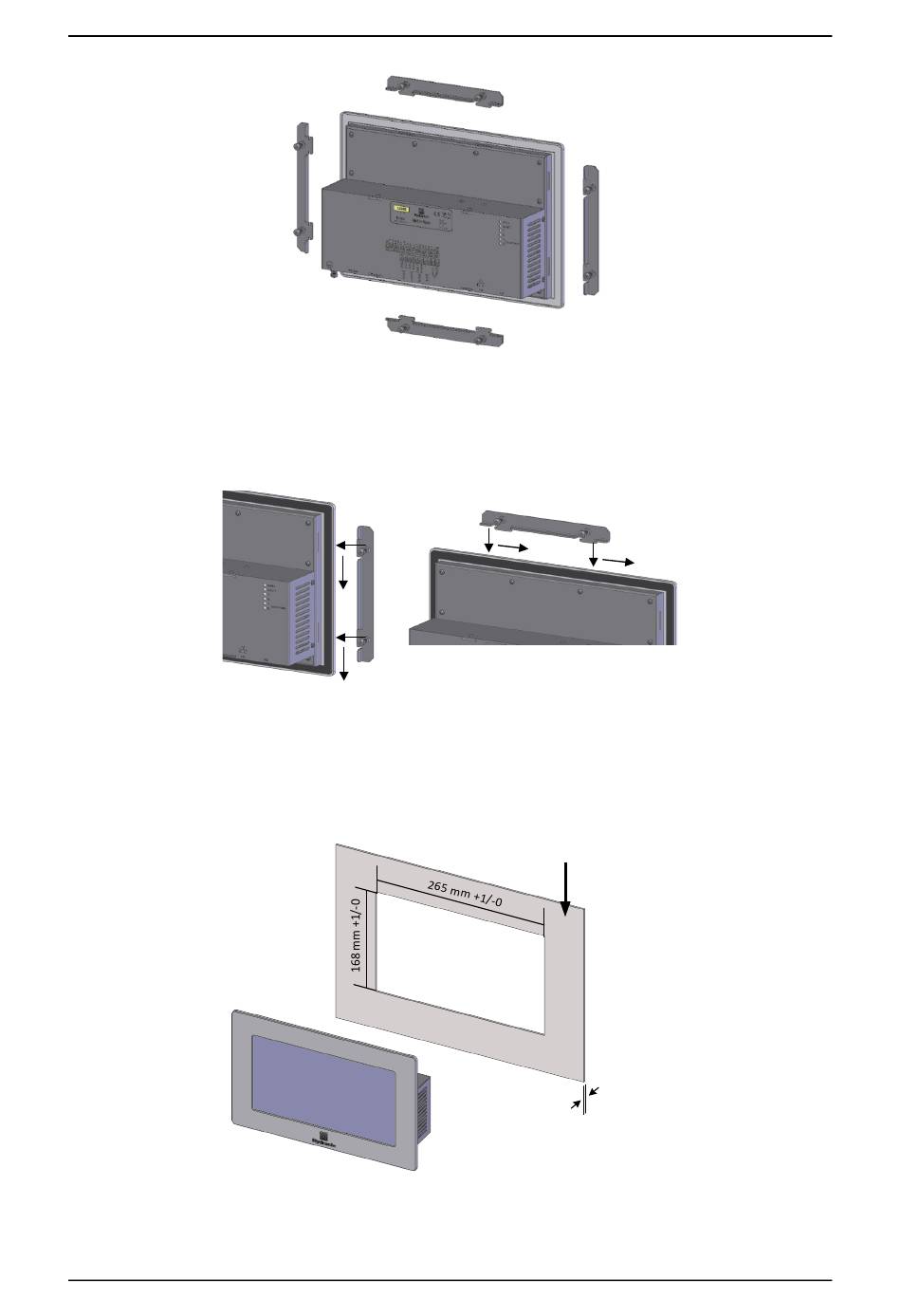

Abbildung 4: Befestigungsbügel
Abbildung 5: Montage der Befestigungsbügel

Abbildung 6: Bedienfeldausschnitt

Bedienfeld oder Gehäuse
1,00 mm Min.
3,00 mm
Max.
Einbau
