Kapitel 2
Gewicht und Maße
2.1
Tiefe:
Breite:
Höhe:
Gewicht:
HINWEIS:
Alle elektrischen Anschlüsse erfolgen an der Gerätebasis; daher muss der Zugang zu den
Kabeln und Steckern gewährleistet sein.
Um das Gerät muss ein Freiraum von mindestens 100 mm bleiben, damit Luft zur Kühlung
zirkulieren kann. Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
Eine Erdungsschraube befindet sich unten links am Gerät (Ansicht von hinten).
Montage
2.2
Der Hydro-Hub ist für die Montage auf einer 35-mm-DIN-Schiene vorgesehen. Das Gerät wird
mit zwei DIN-Schienen-Befestigungsbügeln geliefert.
Um den Hydro-Hub von der DIN-Schiene zu entfernen, drücken Sie ihn von oben nach unten
und kippen Sie die Unterseite des Gerätes von der Schiene weg.
18
Hydro-View / Hydro-Hub – Bedienungsanleitung HD0864de Version 1.0.0
63 mm (einschl. DIN-Schienenmontage)
262 mm
93 mm (ohne Stecker)
1,1 kg (ungefähr)

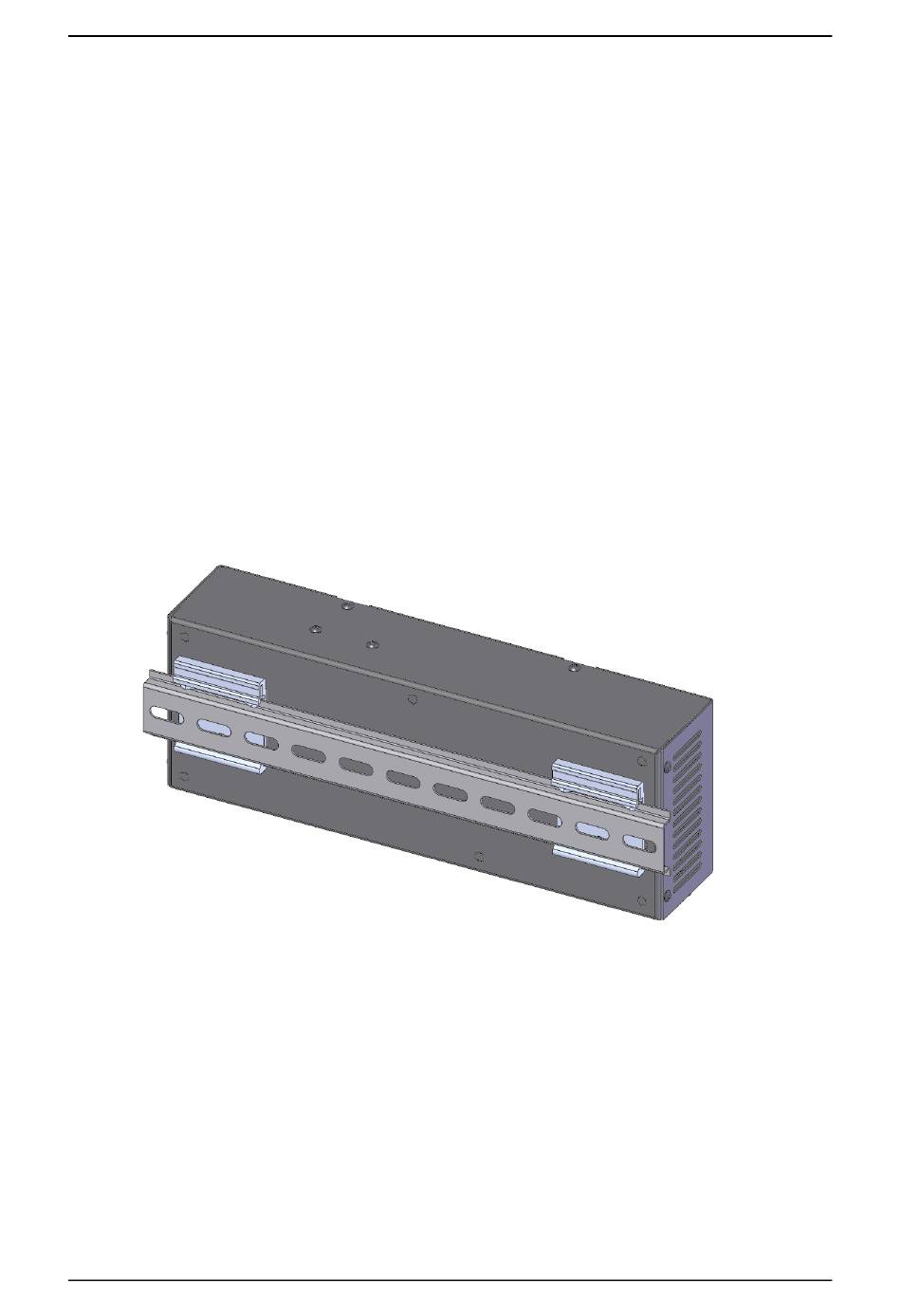

Abbildung 9: Hydro-Hub DIN-Schiene/Befestigungsbügel
