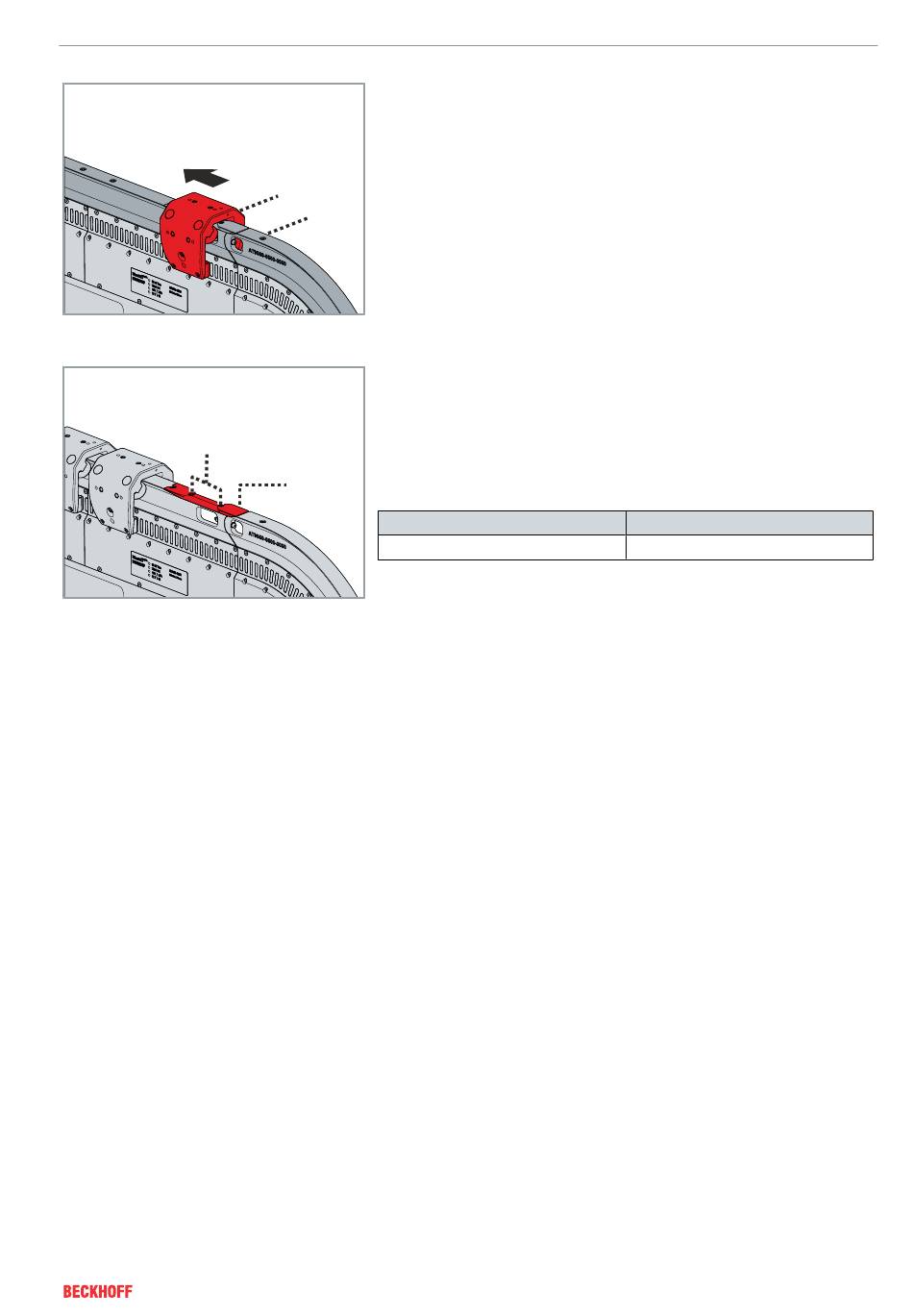

► Mover 1 entlang der Führungsschiene 2 vorsichtig mit der Hand
aus der Aufgleishilfe schieben
Der Mover ist jetzt auf der Führungsschiene montiert.
► Übrige Mover des XTS montieren
Wenn alle übrigen Mover montiert sind:
► Überprüfen, dass der Luftspalt zwischen allen Modulen ungefähr
0,85 mm beträgt
► Überprüfen, dass der Luftspalt zwischen der Geberfahne der
Mover zu den Modulen ungefähr 0,90 mm beträgt und die Ge-
berfahne parallel zu den Modulen positioniert ist
► Schraube 1 und 2 lösen und herausnehmen
► Aufgleishilfe 3 entfernen
► Schleuse wieder montieren
► Anzugsdrehmomente beachten:
Komponenten
Schrauben, M4 x 10
XTS
Mechanische Installation
Anzugsdrehmoment [Nm]
3
