Wartungskonzept
7.1.2

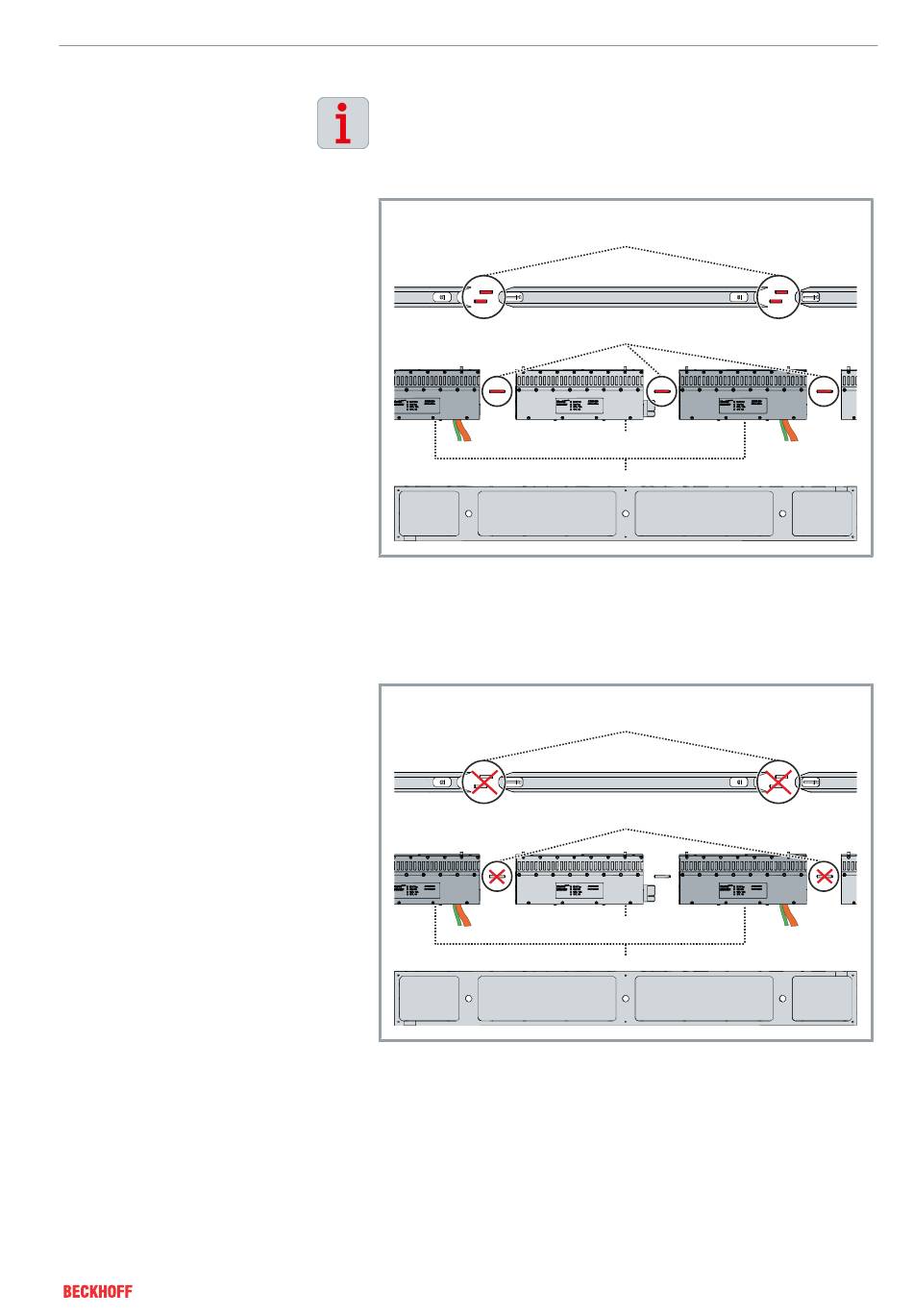

Mit Passstiften
Ohne Passstifte
Version: 2.2
Schnelle Reaktion bei Modulausfall
Sie haben die Möglichkeit, das XTS so zu montieren, dass Sie im
Falle eines Fehlers einzelne Einspeisestränge austauschen kön-
nen. Dadurch müssen Sie nicht das gesamte XTS-System demon-
tieren und minimieren die Ausfallzeit sowie den Wartungsaufwand.
Bei der Standard Montage erfolgt die Verbindung von allen Füh-
rungsschienen mit den Passstiften 1 und aller einzelnen Module mit
Passstiften 2. Das Ziel dieses Wartungskonzeptes ist, einzelne aus-
tauschbare Einspeisestränge zwischen Einspeisemodulen 4 mit Mo-
dulen ohne Einspeisung 3 zu generieren, sodass jeder Einspeise-
strang einzeln aus dem Gesamtsystem herausgebaut werden kann.
Sie haben die Möglichkeit, austauschbare Modulstränge zu generie-
ren, indem Sie die Passstifte 1 und 2 nicht einsetzen. Durch das
Fehlen der Passstifte 2 an der kabelseitigen Stirnseite der Einspei-
semodule 4 kann ein einzelner Einspeisestrang komplett aus dem
gesamten XTS-System entfernt werden.
XTS
Mechanische Installation
1
2
BECKHOFF
3
4
1
2
BECKHOFF
3
4
───
61
