Montage abschließen
2
1
Version: 2.2

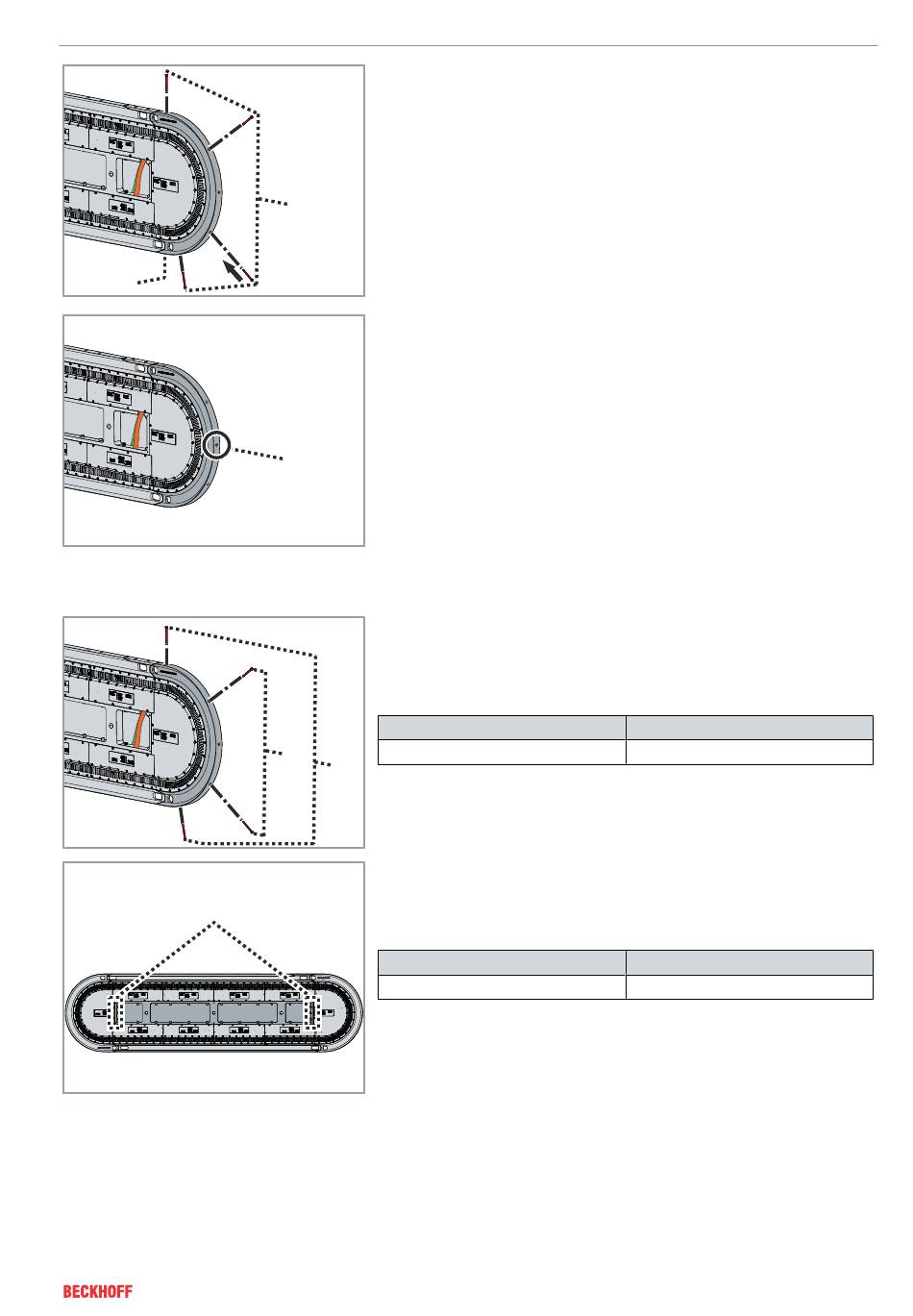

► Alle Schrauben 1 mit Schraubensicherung sofort in die Kurven-
schienen 2 einsetzen und handfest eindrehen
1
Die Bohrung 3 in der Mitte der Kurvenschiene wird nicht zur Fixie-
rung verwendet. Sie haben die Möglichkeit, die Bohrung 3 zur De-
montage zu nutzen.
3
► Schrauben 1 in den Kurvenschienen festdrehen
► Schrauben 2 festdrehen
► Anzugsdrehmomente beachten:
Komponenten
Schrauben, M4 x 40
1
2
► Alle Schrauben mit Unterlegscheiben in die übrigen Kurvenmo-
dule am Maschinenbett 1 einsetzen und festdrehen
► Anzugsdrehmomente beachten:
Komponenten
Schrauben, M5 x 20
Mechanische Installation
Anzugsdrehmoment [Nm]
4
Anzugsdrehmoment [Nm]
6
