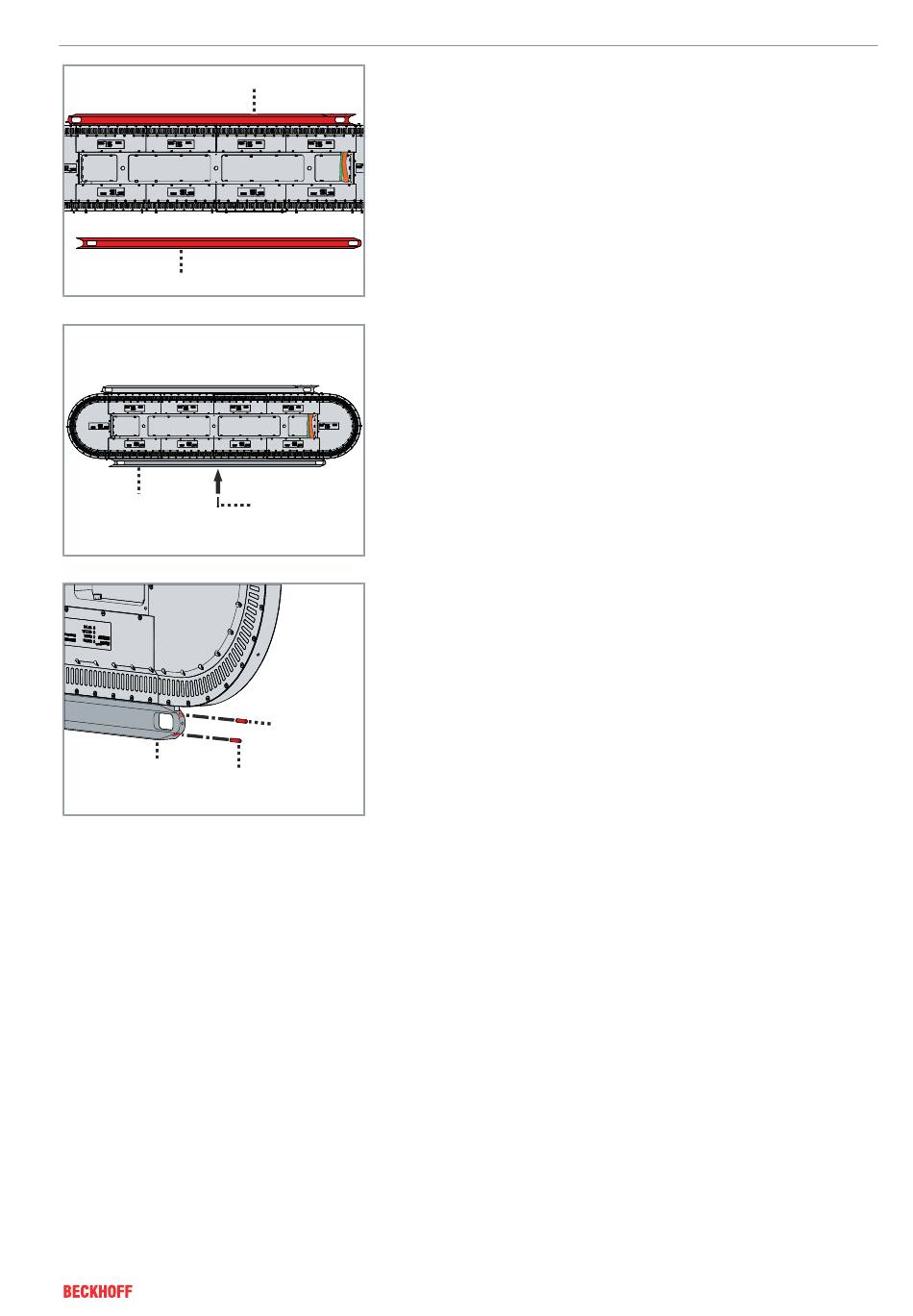

► Ausrichtung der Führungsschienen 1 zu 2 beachten
► Führungsschienen an der unteren Seite des XTS werden jetzt
horizontal und vertikal gespiegelt montieren
► Gegenüberliegende Führungsschiene 1 wieder mit Schraube 2
und Schraubensicherung handfest fixieren
► Passstifte 1 und 2 in die gegenüberliegende Führungsschiene 3
einsetzen
