Kontrolle Und Justierung Der Parallelität Des Schneidaggregates; Justierung Des Schnitthöhenbereichs - Husqvarna Rider Pro 15 Werkstatt-Handbuch

Reparaturanweisungen
Kontrolle und Justierung der
Parallelität des Schneidaggregates
1
Luftdruck der Reifen kontrollieren (60 kPa)
Den Aufsitzmäher auf eine ebene Unterlage stellen
und den Abstand zwischen vorderer und hinterer
Gehäusekante und der Unterlage messen. Das
Aggregat soll schwach geneigt sein, die
Hinterkante soll 2-4 mm höher stehen als die
Vorderkante.

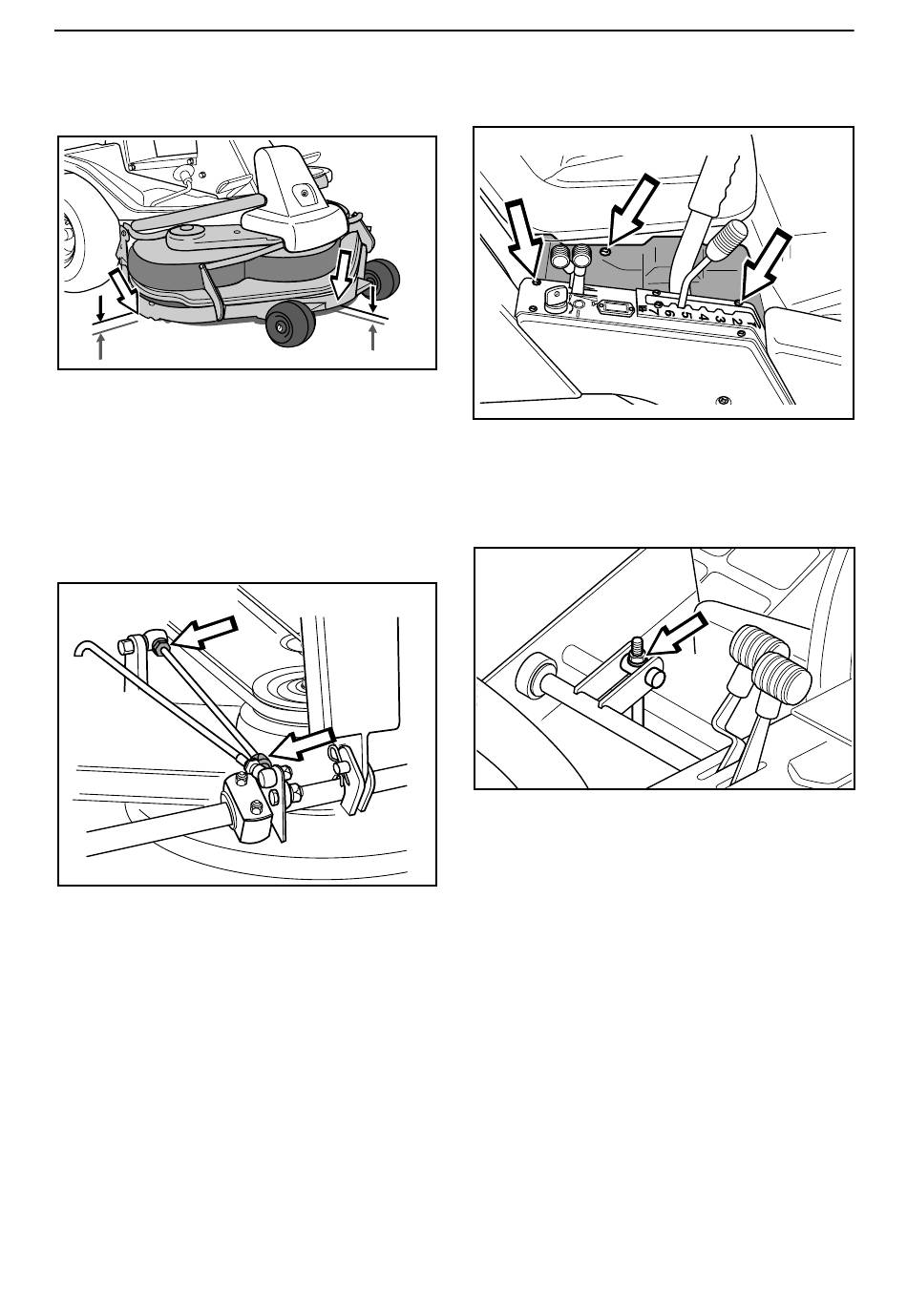

2 Justierung
Die Abbildung zeigt den Rider Pro 15. Beim
ProFlex ist das Mähaggregat im Aggregatrahmen
aufgehängt.
• Fronthaube und rechten Kotflügel demontieren.
• Die Muttern der Parallelitätsstrebe lösen.
• Die Strebe herausdrehen (gegen den
Uhrzeigersinn), um die Hinterkante des
Aggregats zu senken.
Die Strebe hineindrehen (im Uhrzeigersinn), um
die Hinterkante des Aggregats anzuheben.
• Die Muttern nach der Einstellung fest anziehen.
• Nach der Einstellung die Parallelität erneut
prüfen.
• Rechten Kotflügel sowie Fronthaube wieder
montieren.
48
– Deutsch
Justierung des Schnitthöhenbereichs
1
Die Kunststoffhaube auf der rechten Seite des
ProFlex ausbauen. Rider Pro 15 wird durch vorsich-
tiges Wegbiegen des Blechs justiert.
2
Der gesamte Schnitthöhenbereich kann durch
Anziehen bzw. Herausdrehen der Muttern höher
oder tiefer eingestellt werden.
Wenn die höchste Schnitthöhe um 5 mm erhöht
wird, liegen auch die anderen festen Schnitthöhen
um den gleichen Wert höher.
