3.2.2

Spannungsversorgung

Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes mög-
lich!
Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand,
GEFAHR
bevor Sie mit der Montage, Demontage oder Verdrahtung der Komponenten beginnen!
Versorgung von Busklemmen-Controller und Busklemmen (Us)
Der Busklemmen Controller benötigt zum Betrieb eine Versorgungsspannung von 24 V
Der Anschluss findet über die oberen Federkraftklemmen mit der Bezeichnung 24 V und 0 V statt. Diese
Versorgungsspannung versorgt die Elektronik der Buskoppler / Busklemmen-Controller sowie über den K-
Bus die Elektronik der Busklemmen. Sie ist galvanisch von der Spannung der Feldebene getrennt.

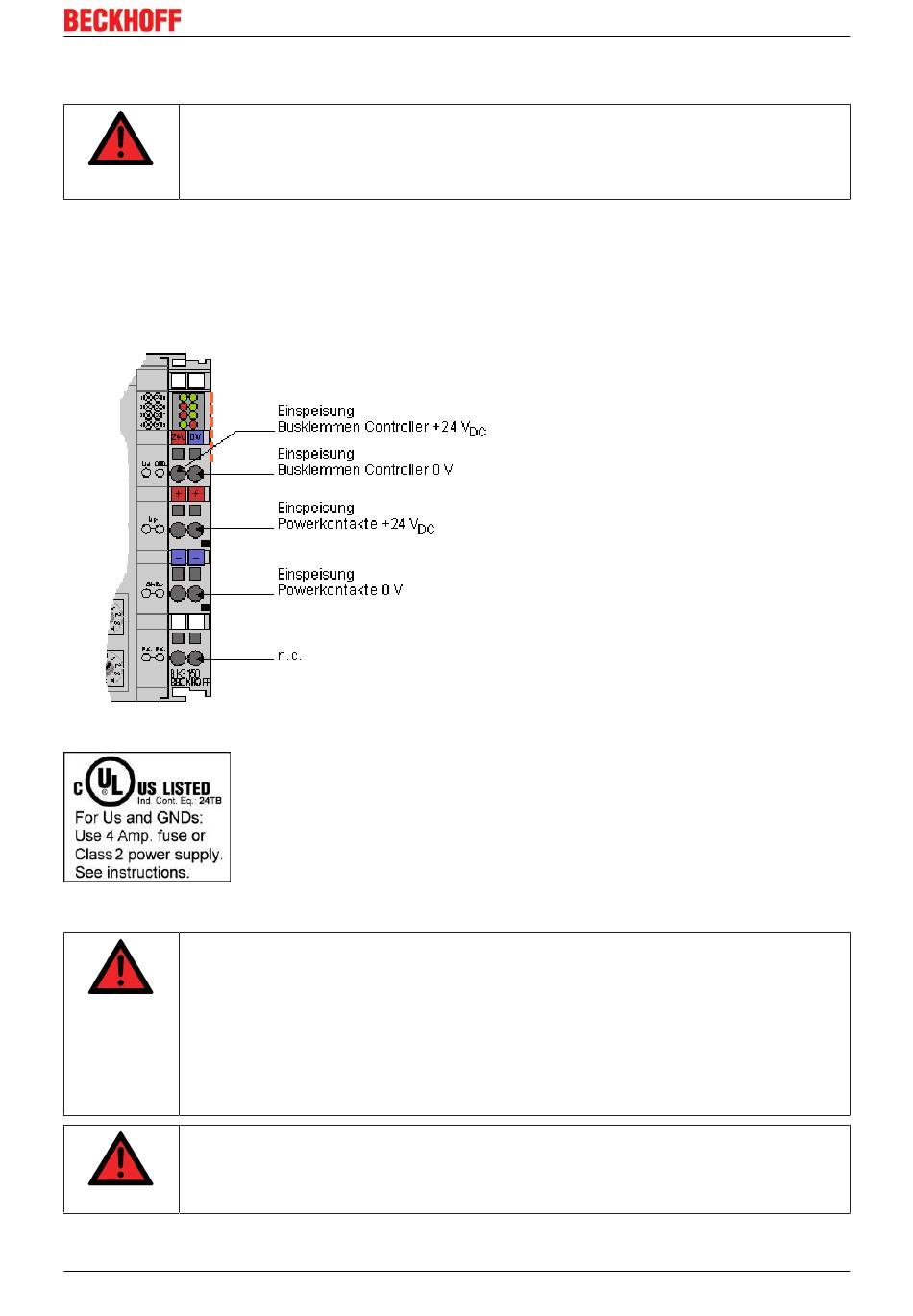

Abb. 8: Klemmstellen zur Versorgung des Busklemmen-Controllers
Abb. 9: UL-Kennzeichnung
Beachten Sie die UL-Anforderungen für die Spannungsversorgung!
Zur Einhaltung der UL-Anforderungen darf Us nur mit einer 24 V
versorgt werden, die
GEFAHR
• von einer isolierten, mit einer Sicherung (entsprechend UL248) von maximal 4 A ge-
schützten Quelle, oder
• von einer Spannungsquelle die NEC class 2 entspricht stammt.
Eine Spannungsquelle die NEC class 2 darf nicht seriell oder parallel mit einer anderen
NEC class 2 entsprechenden Spannungsquelle verbunden werden!
Keine unbegrenzten Spannungsquellen!
Zur Einhaltung der UL-Anforderungen darf Us nicht mit unbegrenzten Spannungsquellen
verbunden werden!
GEFAHR
BC3150 Version: 2.1.0
Montage und Verdrahtung
.
DC
Versorgungsspannung
DC
19
