Produktübersicht
3.2
Schnittstellenbeschreibung
Das Control-Panel enthält die folgenden Schnittstellen, die sich auf der Rückseite des Gehäuses befinden:
• Spannungsversorgung
• USB-3.0
• DVI
3.2.1
Spannungsversorgung
Das Control-Panel wird mit einer nominellen Eingangsspannung von 24 V versorgt. Der Anschluss an die
Spannungsversorgung sowie die externe Beschaltung des Control-Panels erfolgen über die fünfpolige
Spannungsbuchse (X101).
X101
1
2
3
4
5

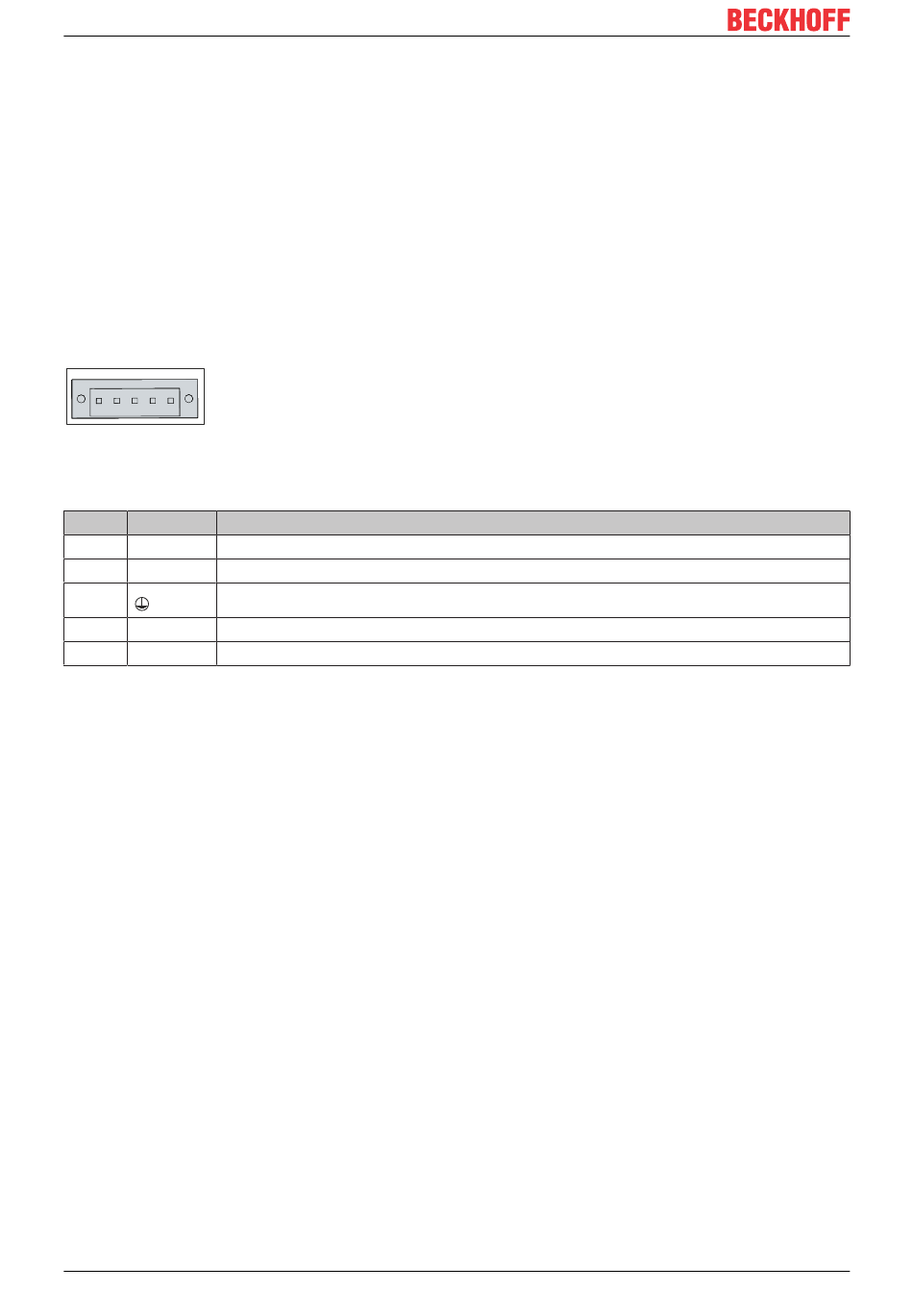

Abb. 2: CP29xx-2xxx_Spannungsstecker Pin-Nummerierung
Tab. 2: Spannungsstecker Pinbelegung
Pin
Signal
Beschreibung
1
NC
not connected
2
NC
not connected
3
Schutzerdung
4
-
Minuspol Versorgungsspannung 24 V
5
+ 24 V
Pluspol Versorgungsspannung 24 V
Der Stecker für die Spannungsversorgung ist für 16 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm
aufnehmen. Der Stecker ist im Lieferumfang enthalten. Sollten Sie einen Ersatzstecker benötigen, wenden
Sie sich an Ihren Beckhoff Vertrieb.
10
Version: 1.2
2
CP29xx-2xxx-0000
