Parametrierung und Inbetriebnahme

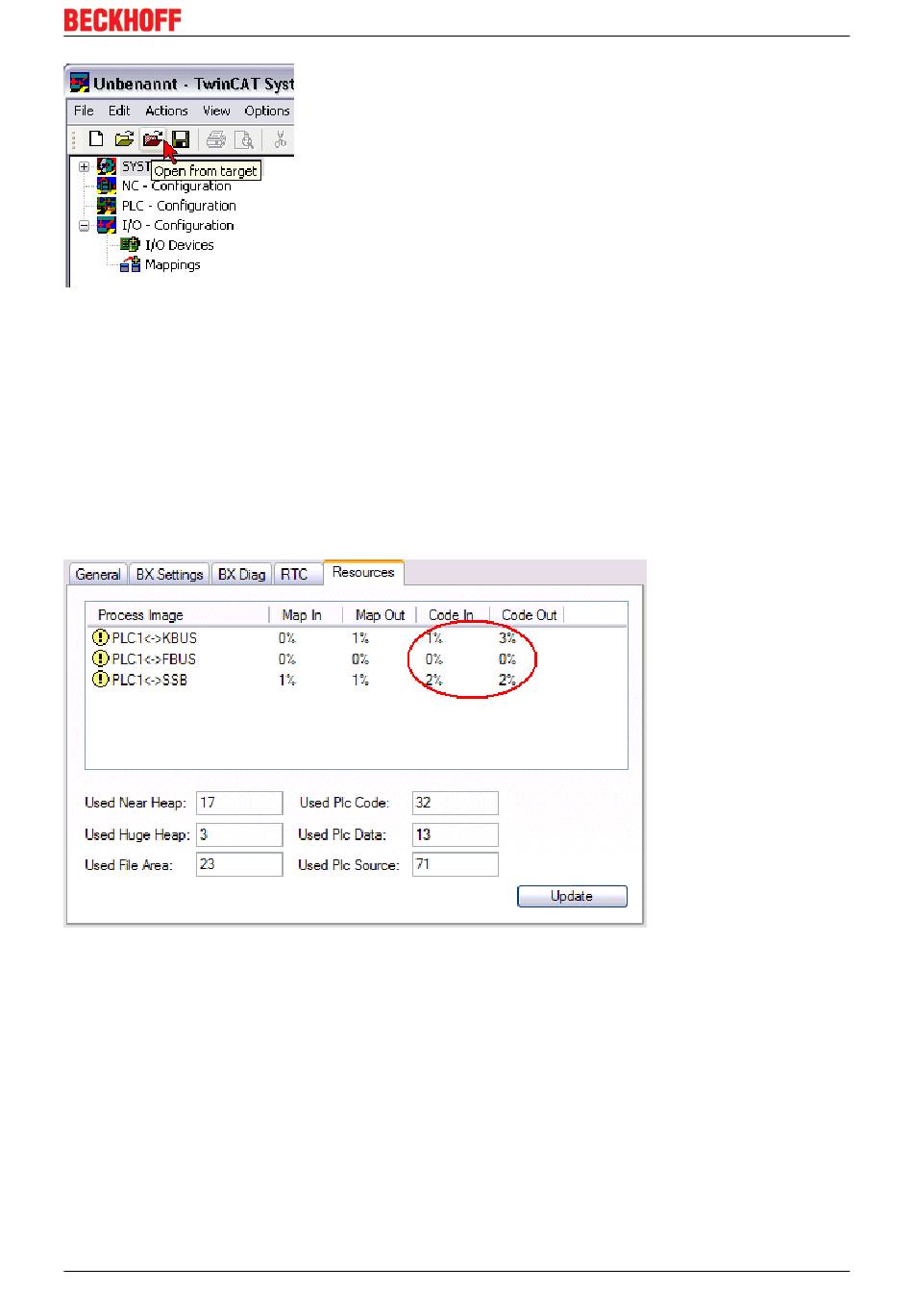

Abb. 25: Hochladen der TwinCAT-Konfiguration
4.2.5
Ressourcen im Busklemmen-Controller
Die im Busklemmen-Controller belegten Speicher-Ressourcen zeigt der System Manager auf dem
Karteireiter Resources des Busklemmen-Controller an.
Mapping Code
Der Mapping Code wird für die Berechnung der TwinCAT Konfiguration benötigt (siehe Abb. Speicher für
das Code Mapping). Die Prozentzahlen werden hier zusammen addiert, in dem Beispiel aus Abb. Speicher
für das Code Mapping sind 8% des Speichers für die Mapping-Berechnung belegt.
Abb. 26: Speicher für das Code Mapping
Daten Speicher Mapping
Daten Speicher für die Mappings. Die Werte sind einzeln zu betrachten, das bedeutet das jeder der Werte
bis zu 100% betragen kann.
BC3150
Version: 2.1.0
33
