5. Überprüfen, ob der Stellungsanzeiger dies bestätigt, siehe Abb. 5.
6. Wenn erforderlich (wo vorhanden), den Betriebsschalter wieder
einschalten, um den elektrischen Betrieb wieder herzustellen.
7. Wenn erforderlich, den Feldschalter einschalten, um den vollen
elektrischen Betrieb wieder herzustellen.

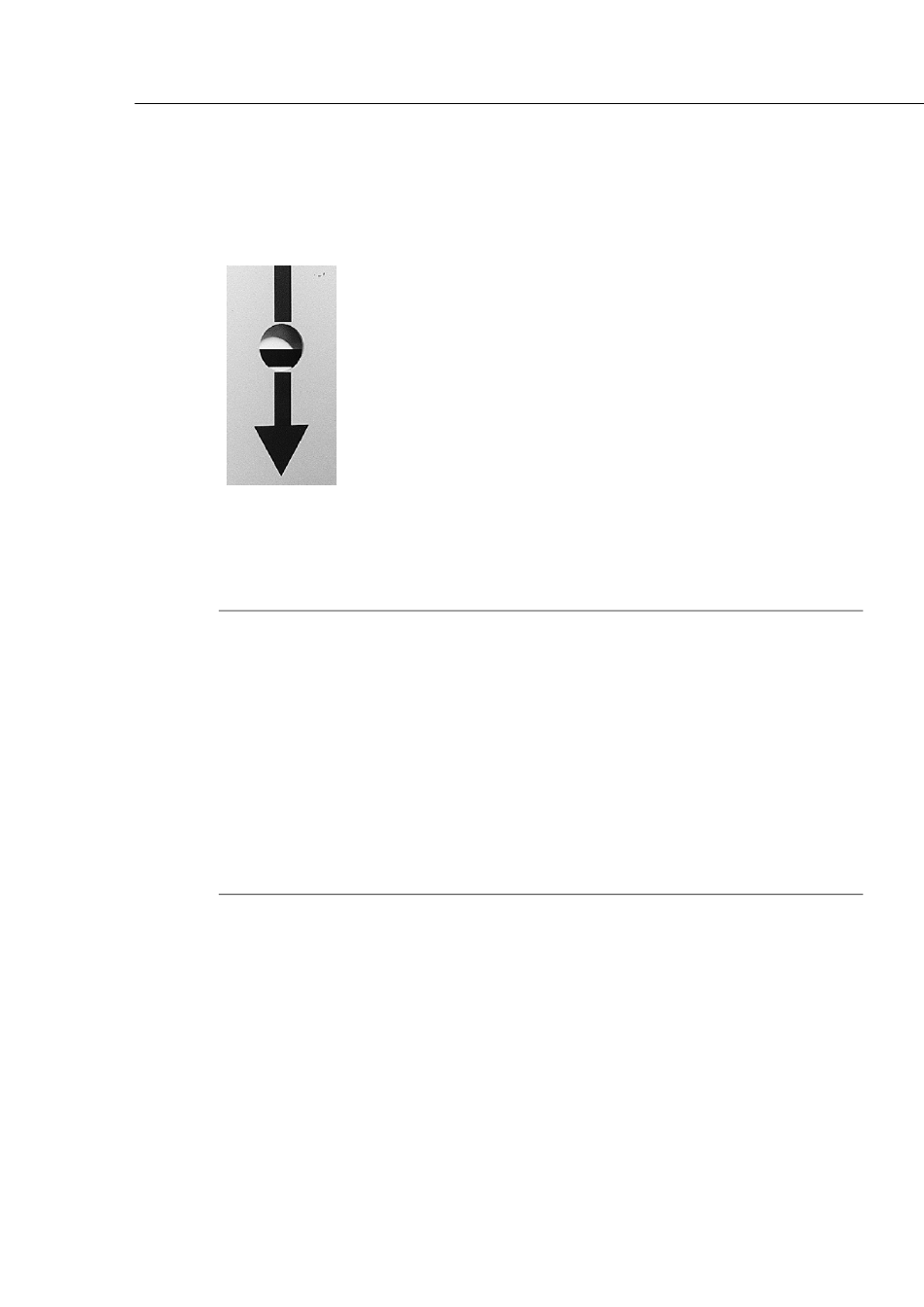

Abb. 5: Stellungsanzeige Leistungsschalter AUS
5.3.3

Spannen der Einschaltfedern des Leistungsschalters

Erklärung
Bei normalem Betrieb wird die Feder durch den Federspannmotor nach dem
Schließen des Leistungsschalters gespannt. Die drei Phasen des
Leistungsschalters sind mechanisch verknüpft. Wenn die Feder nach dem
Schließen aufgrund einer Störung nicht gespannt wird, kann der
Leistungsschalter immer geöffnet werden. Es gibt drei Zyklen für das
Schließen/Öffnen des Leistungsschalters:
Leistungsschalter GESCHLOSSEN, Feder gespannt:
•
• Leistungsschalter OFFEN, Feder gespannt:
Leistungsschalter OFFEN, Feder entspannt, Feder mit Handkurbel gespannt:
•
Leistungsschalter GESCHLOSSEN, Feder entspannt:
•
1. Den Feldschalter ausschalten.
2. Wenn vorhanden, den Betriebsschalter ausschalten.
3. Den Handgriff auf die Federspannwelle setzen.
5-6
Zyklus: ÖFFNEN, SCHLIESSEN und ÖFFNEN
Zyklus: SCHLIESSEN und ÖFFNEN
Zyklus: SCHLIESSEN und ÖFFNEN
Zyklus: ÖFFNEN
