MMS-DOPPELSAMMELSCHIENE
Wenn das System zusammengebaut wird, zeigen Seiten mit gleichen
Öffnungen zueinander. Die Flansche werden mit E-Spezialprofilen aus
Aluminium zusammengeklemmt, die für eine elektromagnetische Dichtung
sorgen; siehe Abb. 3.

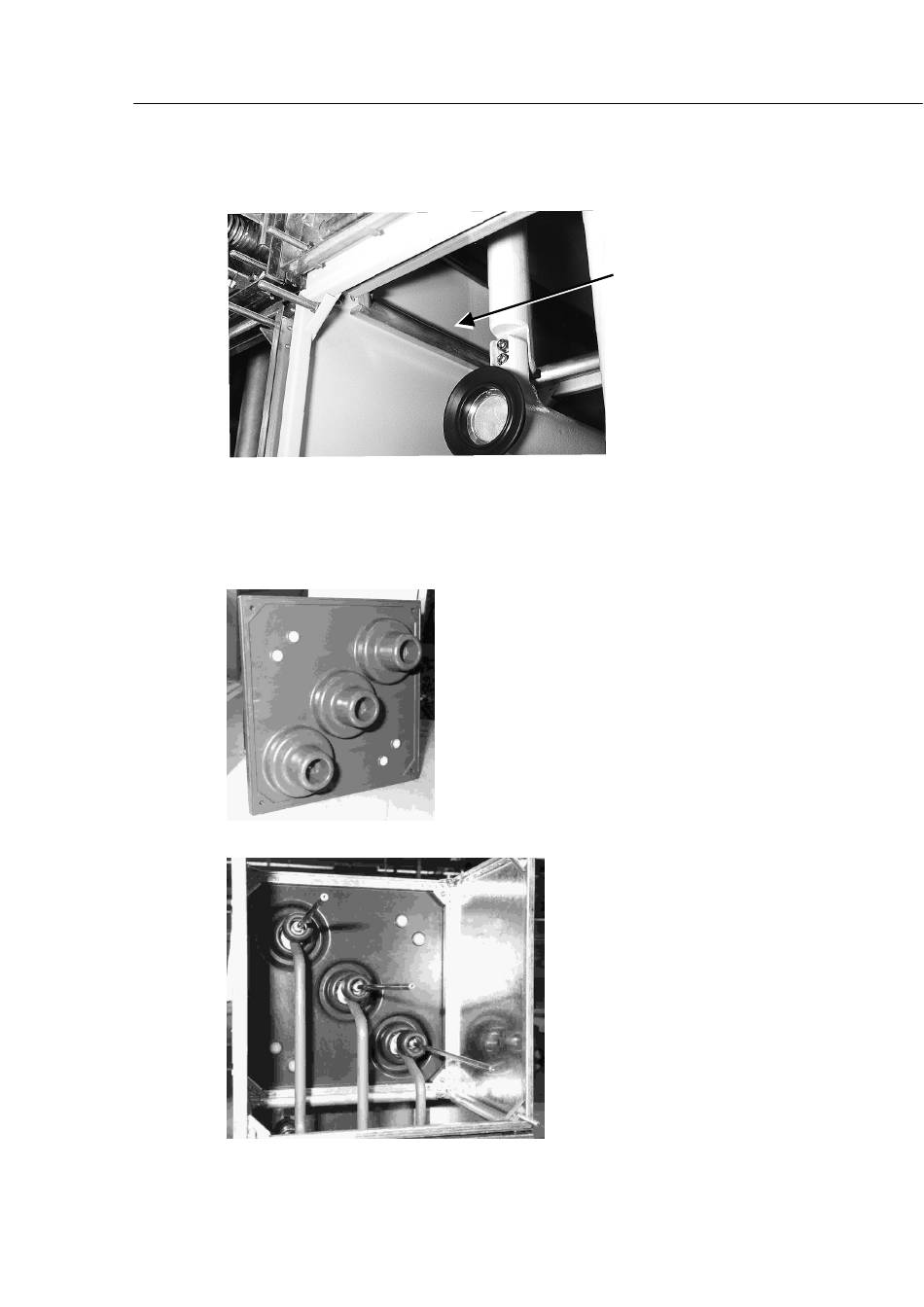

Abb. 3:
Würfel mit E-Profilbefestigung
Die Mittelspannungsbauteile werden mithilfe von Durchführungsplatten mit
Gießharzisolation befestigt (siehe Abb. 4 und Abb. 5), die zwischen die
Räume und Befestigungsplatten der Sammelschienen eingesetzt werden
(siehe Abb. 6).
Abb. 4: Durchführungsisolator für 630 A
Abb. 5: Durchführungsisolator mit Isolatorstützen und vertikales
Sammelschienensystem für 630 A
