6.3.3
Kabelzugentlastung
MMS-Kabelfelder sind serienmäßig mit Kunststoffkabelklemmen ausgestattet.
Die Träger absorbieren mechanische Belastungen und verhindern, dass sie
auf andere Teile der Anlage übertragen werden. Mechanische Belastungen
können verursacht werden von:
Lorentz-Kräften zwischen Kabeln, insbesondere nach einem Kurzschluss.
•
Kabel, auf die Zugkräfte von außen wirken.
•

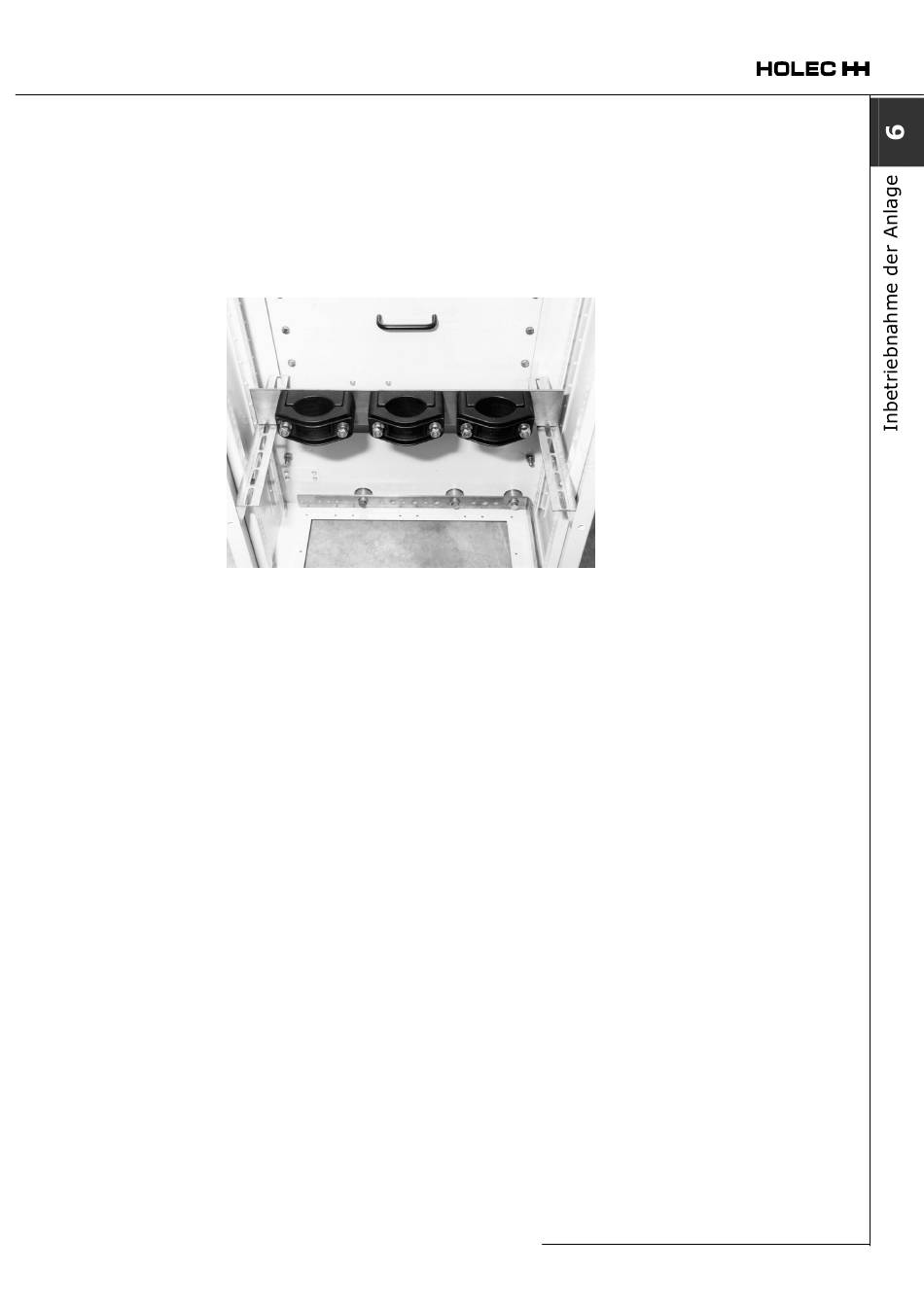

Abb. 4: Zugentlastung für Kabelanschluss
Montageanweisungen
Siehe auch Abschnitt 6.3 "Kabelanschlüsse"
Alle Kabel sind derart anzuschließen, dass die Kabelanschlussstelle keiner
•
mechanischen Belastung ausgesetzt wird. Das Gewicht des Kabels und die
Zugkräfte vom Kabel selbst sind von den Klemmblöcken des Kabelträgers
aufzunehmen. Es kann zu schweren Schäden kommen, wenn dieser
Träger nicht gegeben ist.
Alle Kabel sind mit Klemmblöcken zu sichern, die auch die Kräfte
•
absorbieren, die nach Kurzschlüssen auftreten können.
Löcher in den Kabeleinlassplatten am Boden des Kabelraums sind nach
•
der Montage passgenau um die Kabel zu schließen. Alle anderen Spalte
sind zu füllen, damit der Schutzgrad und die Lichtbogenbeständigkeit
beibehalten werden.
Alle Kabelschlitze im Boden sind so effektive wie möglich abzudichten,
•
z.B. mit Polyurethan mit hoher Zelldichte.
