Die Innovac MMS (siehe Abb. 1) ist kompakt konstruiert. Dieses kompakte,
luftisolierte Mittelspannungsschaltanlagensystem basiert auf dem Wissen und
der Erfahrung aus vielen Jahren der Gießharztechnik, der Vakuumtechnik und
der elektrischen Feldsteuerung. Alle Primärbauteile, wie die
Hauptsammelschienen, wurden speziell für optimale Nutzung der
Feldsteuerung ausgelegt.
Die Konstruktion der Innovac MMS basiert auf einem Feld mit horizontalen
Hauptsammelschienen und Abzweigen, an die alle Bauteile, wie der
Leistungsschalter und die Isolatoren angeschlossen sind. Diagonale Isolatoren
sind an diese Abzweigen mit einem vertikalen Sammelschienensystem
angeschlossen.
Das vertikale Sammelschienensystem ist an die Vakuumschalter-
phasenklemmen angeschlossen, die ebenfalls in einer diagonalen Linie
angeordnet sind.
Diese einzigartige Konstruktion ergibt sehr kompakte Anlagen.
Aufgrund dieser Aufbauweise sind alle Schaltfunktionen horizontal
angeordnet, sodass die Bedienungsvorrichtungen vorn an den Feldern
angebracht werden können. Das ergibt folgende Vorteile:
Die Bedienungsvorrichtungen sind sicher in den Niederspannungsräumen
•
untergebracht und
Sekundärverdrahtung und -ausrüstung, die daran angeschlossen sind,
•
sind leicht zugänglich.
2.2.2 Würfelstruktur

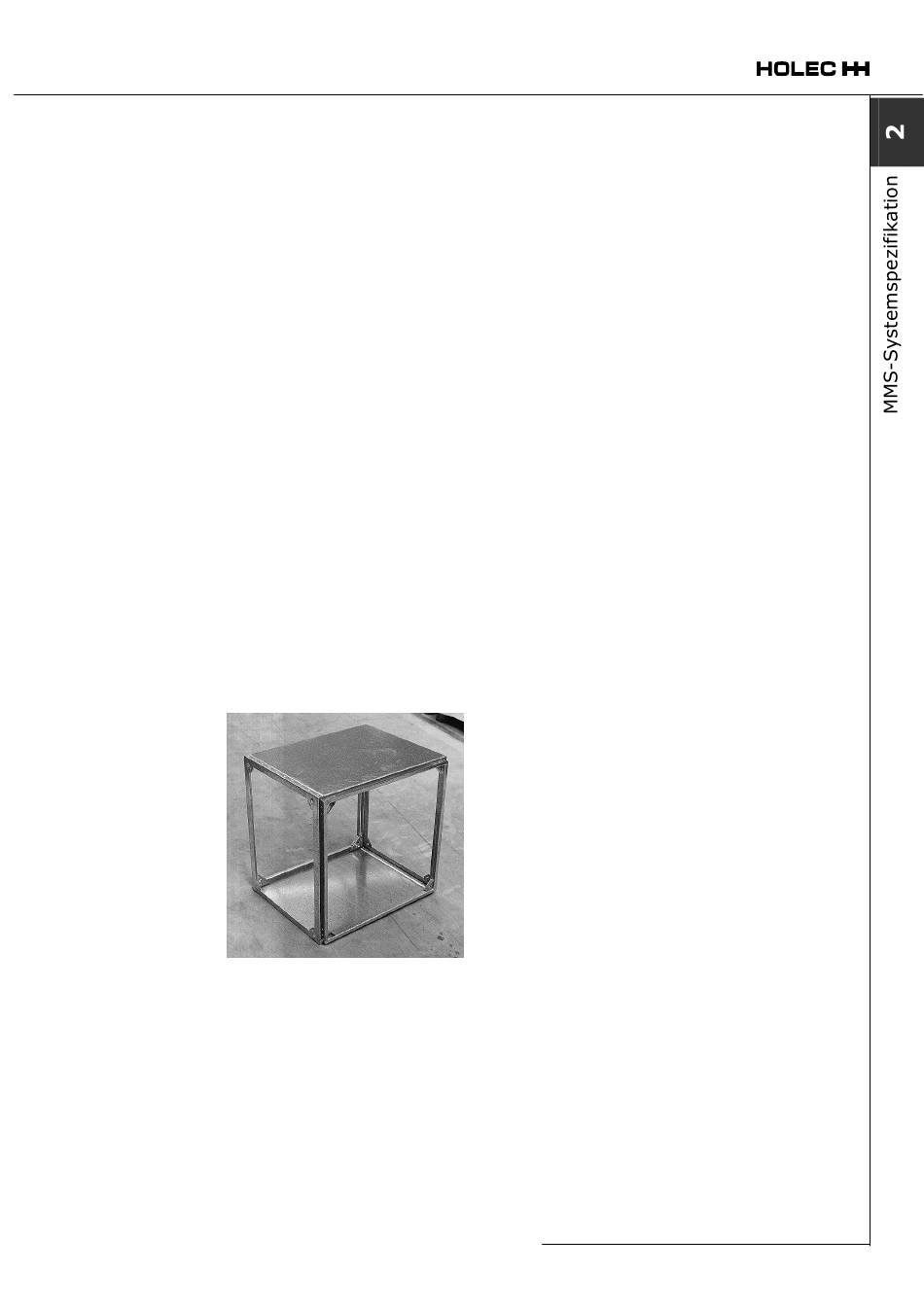

Die Anlage ist aus Metallwürfeln aufgebaut, siehe Abb. 2.
Jeder Würfel ist ein rechteckiger Kasten, dessen Seiten offen oder
geschlossen sein können. Die offenen Seiten sind mit Flanschen für
Befestigungszwecke versehen.
Abb. 2: Würfel
