MMS-DOPPELSAMMELSCHIENE
10.8
Betriebsübersichten: Sammelschienen-Kuppelfeld
2500 A und 3150 A
Elektrische Bedienungstafel
1.
Taster: Oberen Trennschalter einschalten
2.
Taster: Oberen Trennschalter ausschalten
3.
Stellungsanzeiger des oberen Trennschalters
4.
Taster: Unteren Sammelschienen-Erdungsschalter
einschalten
5.
Taster: Unteren Sammelschienen-Erdungsschalter
ausschalten
6.
Stellungsanzeiger des unteren Sammelschienen-
Erdungsschalters
7.
Taster: Unteren Trennschalter ausschalten
8.
Taster: Unteren Trennschalter einschalten
Notbedienungstafel
1
2
3
2
5
4
6

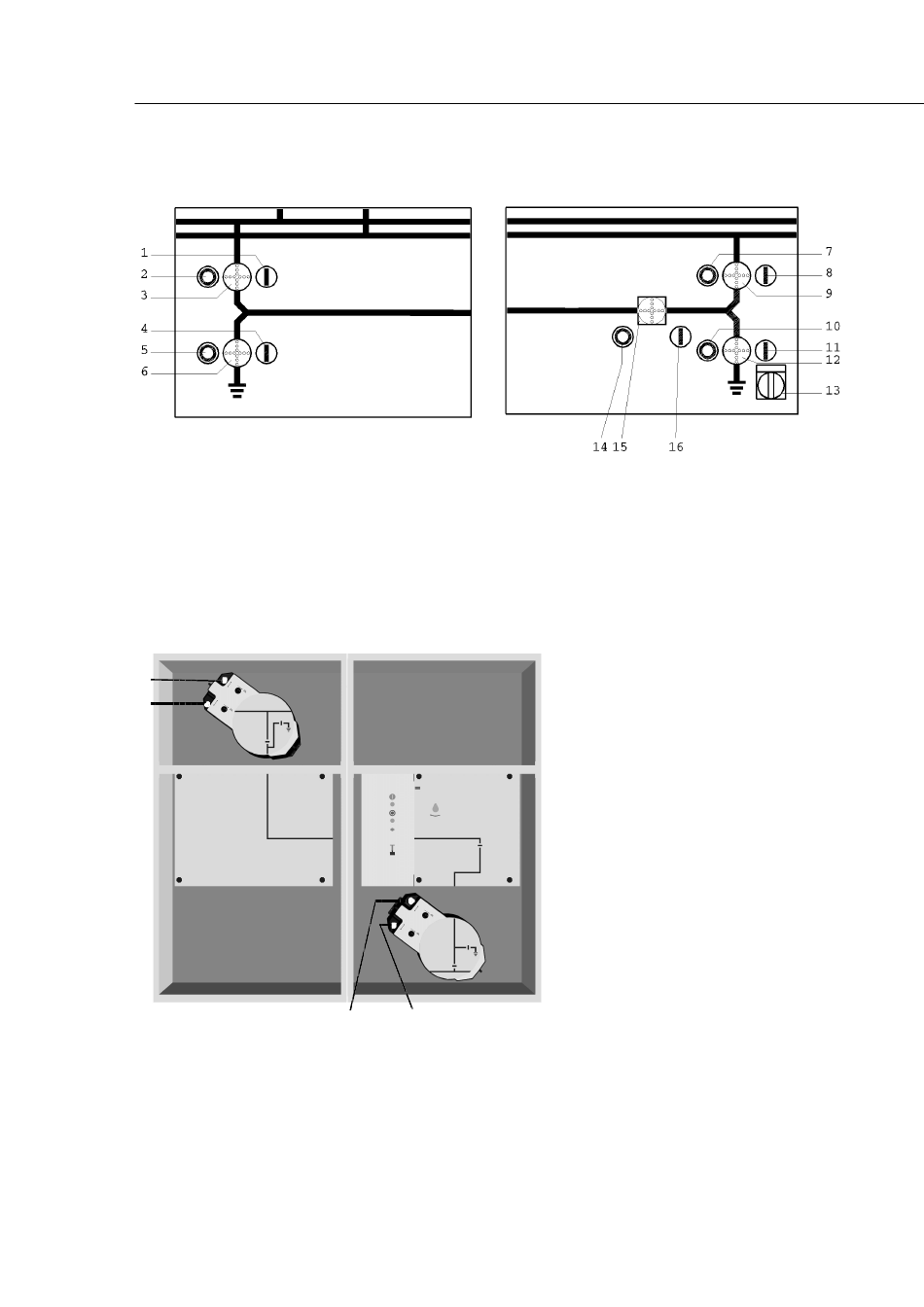

Abb. 9: Notbedienungstafel: Sammelschienen-Kuppelfeld 2500 A und 3150 A
10-10
9.
10. Taster: Oberen Sammelschienen-Erdungsschalter
11. Taster: Oberen Sammelschienen-Erdungsschalter
12. Stellungsanzeiger des oberen Sammelschienen-
13. Feldschalter, rechtes Feld (siehe Abschnitt 5.2.1)
14. Taster: Leistungsschalter ausschalten
15. Stellungsanzeiger des Leistungsschalters
16. Taster: Leistungsschalter einschalten
7
8
10
9
12
11
13
15
14
16
17
18
Stellungsanzeiger des unteren Trennschalters
ausschalten
einschalten
Erdungsschalters
1.
Betriebspunkt für unteren
Sammelschienen-Erdungsschalter
2.
Bedienungsknopf zur Auslösung der
Bremse des unteren Sammelschienen-
Erdungsschalters
3.
Betriebspunkt für oberen Trennschalter
4.
Bedienungsknopf zur Auslösung der
Bremse des oberen Trennschalters
5.
Stellungsanzeiger des unteren
Sammelschienen-Erdungsschalters
6.
Stellungsanzeiger des oberen
Trennschalters
7.
Federspannungsanzeige der
Leistungsschaltervorrichtung
8.
Taster: Leistungsschalter einschalten
9.
Taster: Leistungsschalter ausschalten
10. Betriebspunkt zur Spannung der
Leistungsschalterfedern
11. Einrichtung für Vorhängeschloss zum
Verriegeln des Leistungsschalters
12. Stellungsanzeiger des Leistungsschalters
13. Bedienungsknopf zur Auslösung der
Bremse des oberen Sammelschienen-
Erdungsschalters
14. Bedienungsknopf zur Auslösung der
Bremse des unteren Trennschalters
15. Stellungsanzeiger des oberen
Sammelschienen-Erdungsschalters
16. Stellungsanzeiger des unteren
Trennschalters
17. Betriebspunkt für oberen
Sammelschienen-Erdungsschalter
18. Betriebspunkt für unteren Trennschalter
