2.2.3

Sammelschienenraum

Die Hauptsammelschienen befinden sich im Sammelschienenraum. Der
Sammelschienenraum hat vorn eine Gießharzbefestigungsplatte für
Sammelschienen. Darin sind Tragstützer eingebaut, auf die drei
Hauptsammelschienen untereinander befestigt werden können.
Neben den Hauptsammelschienen befinden sich im Sammelschienenraum
auch die Abzweige zum Isolatorraum.

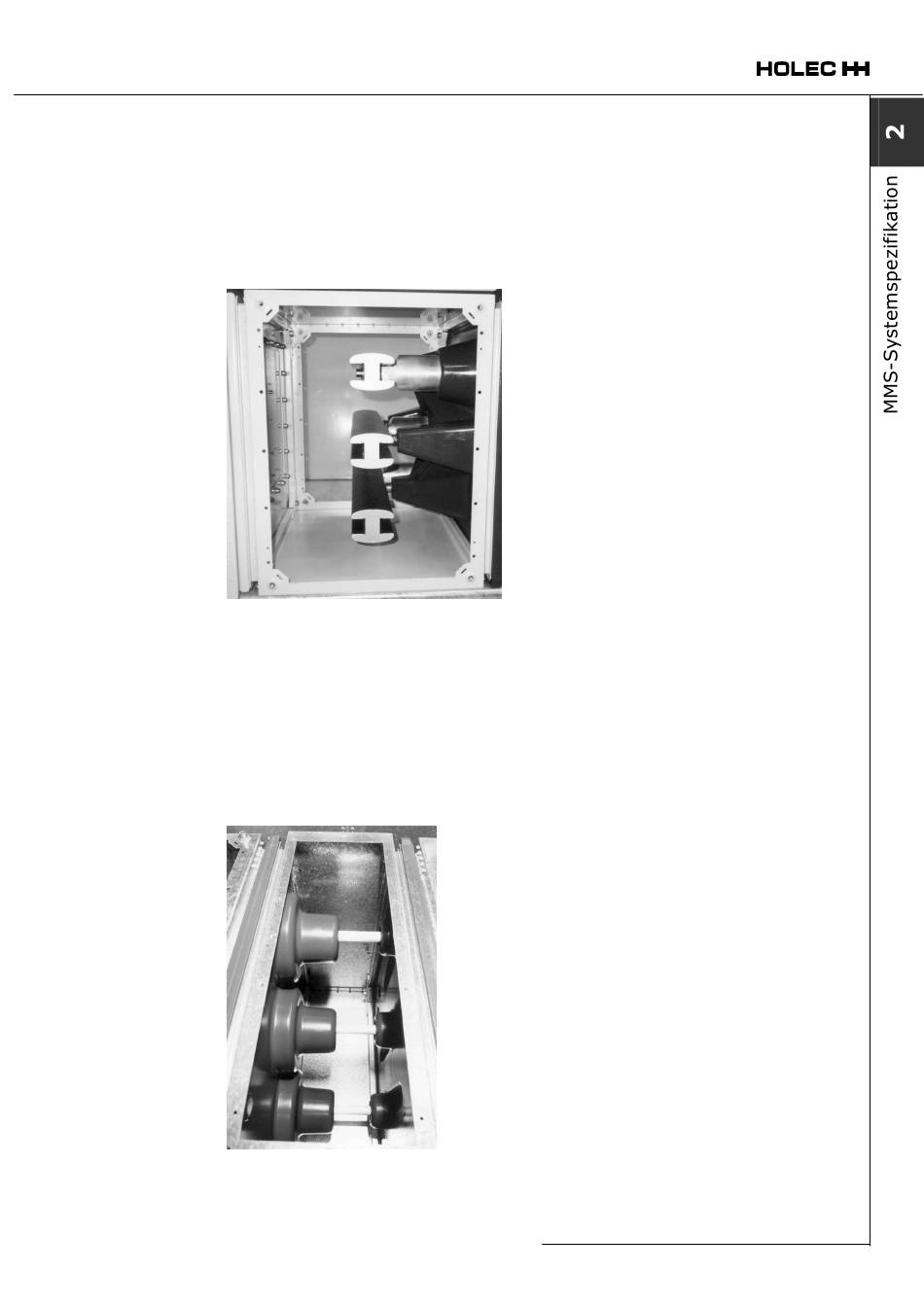

Abb. 6:
Sammelschienenraum (mit Hauptsammelschienen, Abzweigen und
Sammelschienenbefestigungsplatte mit Tragstützern)
2.2.4

Isolatorraum

Die oberen und unteren Trennschalter befinden sich im oberen und unteren
Trennschalterraum. Der hintere Trennschalterraum ist über Abzweige an die
Hauptsammelschienen angeschlossen. Das vertikale Sammelschienensystem
verbindet die Vorderseite des Trennschalterraums mit dem Leistungsschalter.
In Einschaltposition verbindet der Trennschalter den Leistungsschalter mit
den Sammelschienen. Die Trennschaltervorrichtung befindet sich im leicht
zugänglichen Sekundärraum.
Abb. 7: Isolatorraum 630-A-Feld
