Eaton Holec Betriebsanleitung Seite 123

Achtung
Ein vollständiges Längskuppelfeld 3150 A hat 2 Felder für die obere
Sammelschiene und 2 Felder für die untere Sammelschiene. Für
Illustrationszwecke sind nur 2 Sammelschienen abgebildet.

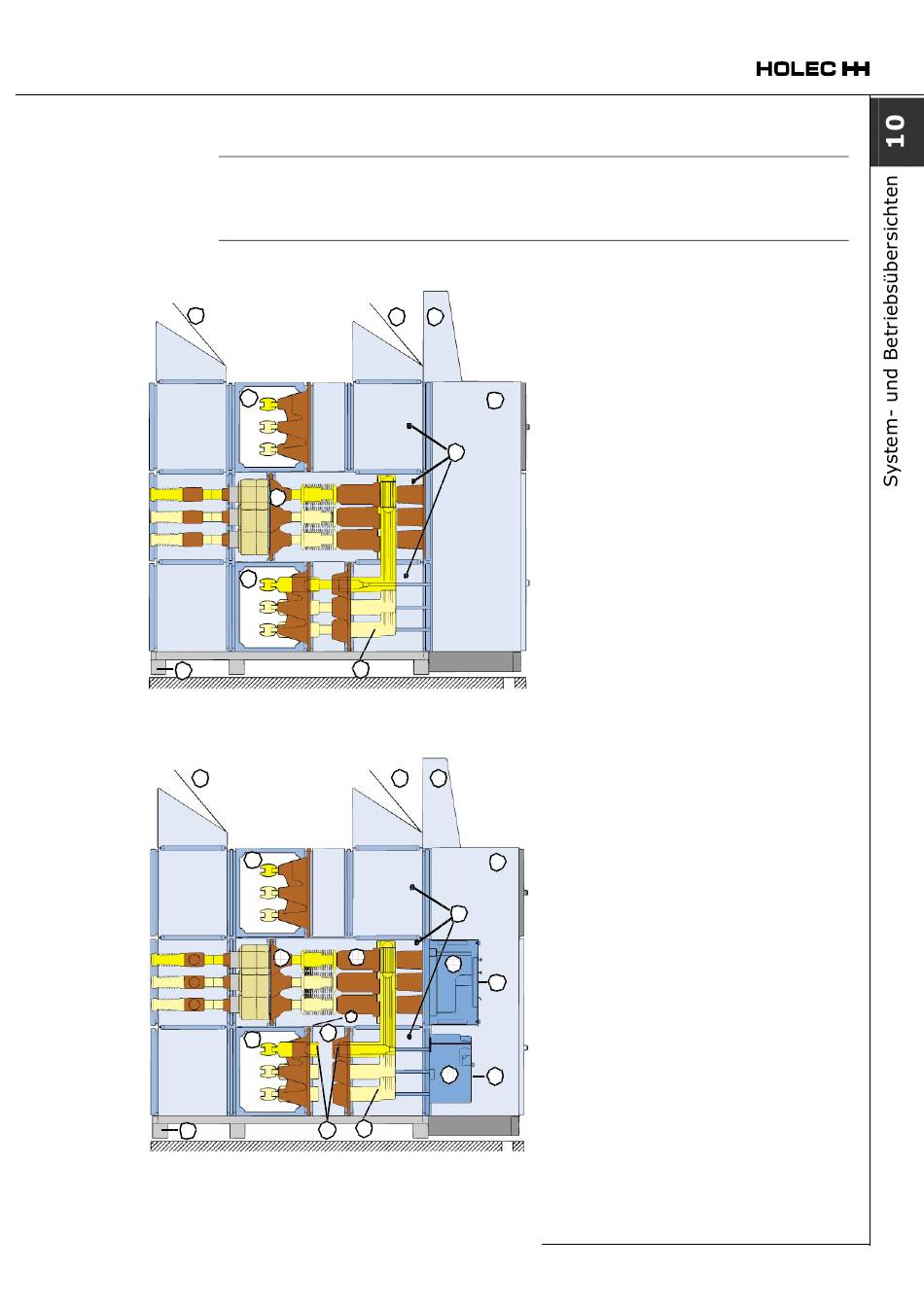

Querschnitte der unteren Sammelschiene des Längskuppelfelds 3150 A
1
3
6 6
7
8 8
Abb. 13: Untere Sammelschiene des Längskuppelfelds 3150 A, linkes Felds
1
3
6
10
14
Abb. 14: Untere Sammelschiene des Längskuppelfelds 3150 A, rechtes Felds
1 2
4
5
9
1 2
4
5
7
8
9
1
11
1 2
13
16
1 5
994.587A
1. Ausblasabdeckung
2. Abschirmung
3. Oberer Sammelschienenraum
4. Sekundärraum
5. Leistungsschalterraum
6. Stromwandler
7. Unterer Sammelschienenraum
8. Grundrahmen
9. Vertikales Sammelschienensystem
1. Überdruckventile
2. Abschirmplatte
3. Oberer Sammelschienenraum
4. Sekundärraum
5. Leistungsschalterraum
6. Stromwandler
7. Vakuumschalter
8. Leistungsschaltervorrichtung
9. Notbedienungstafel für Leistungsschalter
10. Unterer Sammelschienenraum
11. Unterer Trennschalterraum
12. Untere Trennschaltervorrichtung
13. Notbedienungstafeln für unteren
Trennschalter
14. Grundrahmen
15. Isolatorkontakte
16. Vertikales Sammelschienensystem
10-15
