Eaton Holec Betriebsanleitung Seite 117

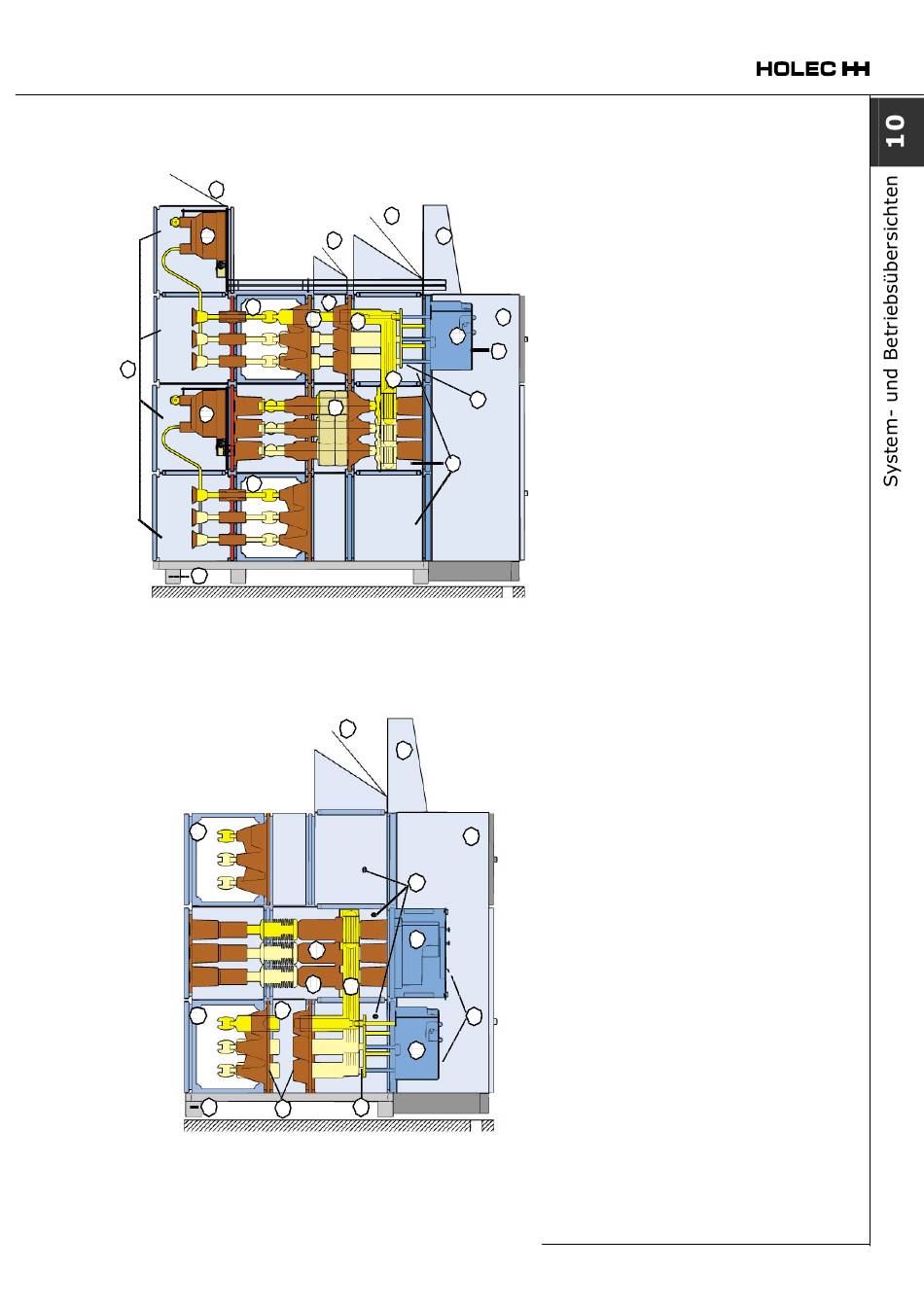

Querschnitte des Sammelschienen-Kuppelfelds 2500 A
1
2
4
10
12
16
17
Abb. 7: Sammelschienen-Kuppelfeld 2500 A, linkes Feld
3
10
9
13
14
Abb. 8: Sammelschienen-Kuppelfeld 2500 A, rechtes Feld
1
3
1
5
6
6
7
11
14
13
15
1
2
4
5
6
7
1
8
11
12
15
994.587A
1. Überdruckventile
2. Spannungswandler
3. Abschirmplatte
4. Oberer Sammelschienenraum
5. Oberer Trennschalterraum
6. Trennschalterkontakte
7. Oberer Trennschalter und Vorrichtung
8
des unteren Sammelschienen-
Erdungsschalters
9
8. Sekundärraum
9. Notbedienungstafel für oberen
Trennschalter und unteren
Sammelschienen-Erdungsschalter
10. Spannungswandlerräume
11. Vertikales Sammelschienensystem
12. Spannungswandler
13. Stromwandler
14. Erdungsschalterkontakte der unteren
Sammelschiene
15. Leistungsschalterraum
16. Unterer Sammelschienenraum
17. Grundrahmen
1. Überdruckventile
2. Abschirmplatte
3. Oberer Sammelschienenraum
4. Sekundärraum
5. Leistungsschalterraum
6. Leistungsschaltervorrichtung
7. Vakuumschalter
8. Vertikales Sammelschienensystem
9. Unterer Sammelschienenraum
10. Unterer Trennschalterraum
11. Notbedienungstafel für unteren
Trennschalter, Leistungsschalter und
oberen Sammelschienen-
Erdungsschalter
12. Unterer Trennschalter und Vorrichtung
des oberen Sammelschienen-
Erdungsschalters
13. Grundrahmen
14. Kontakte
15. Erdungsschalterkontakte der oberen
Sammelschiene
10-9
