Ebenen und Bildschirme

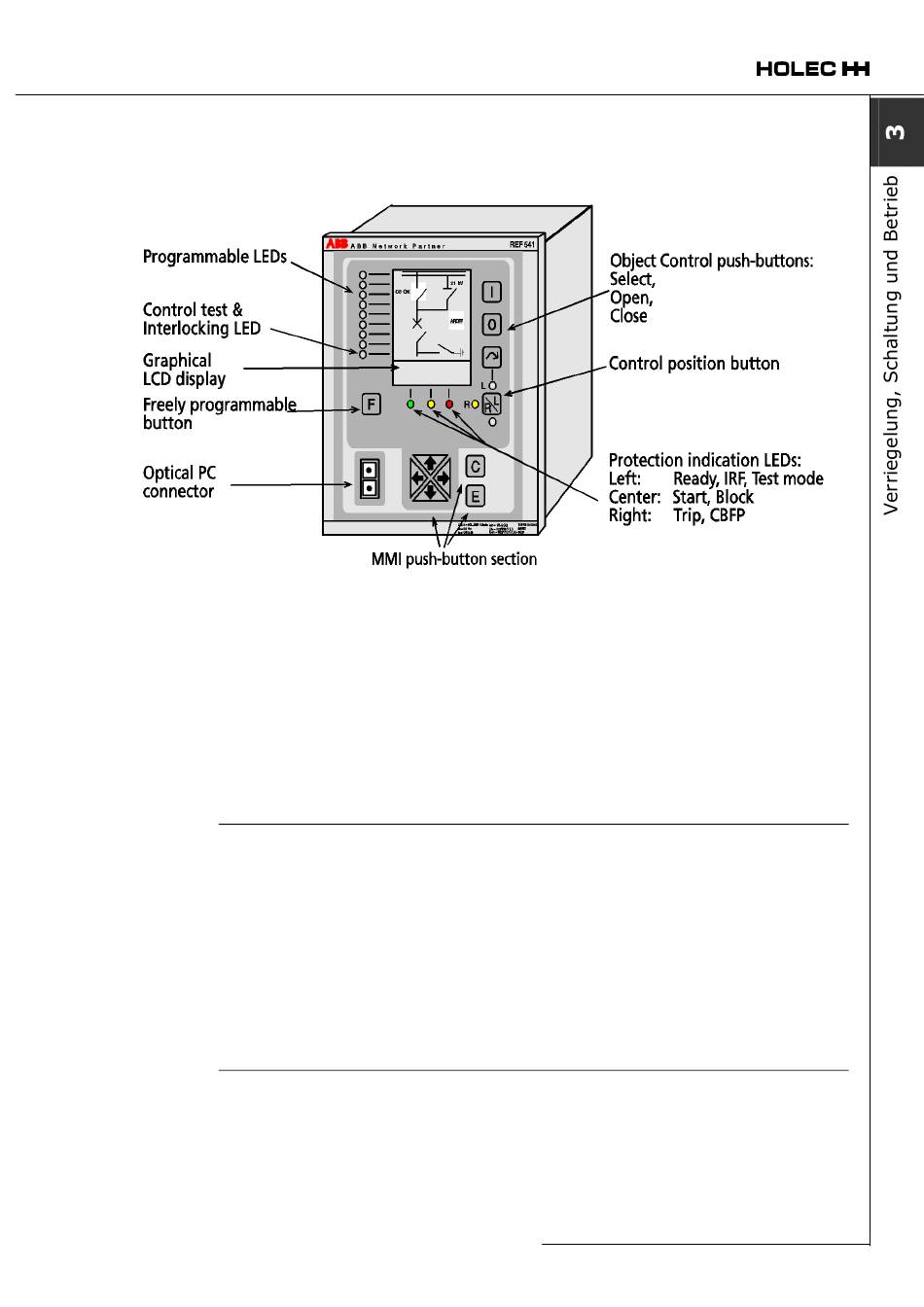

Abb. 9: Vorderansicht des Schutzrelais REF 54_
Das Schutzrelais vom Typ REF 54_ ist für den Schutz, die Steuerung, die
Messung und Überwachung von Mittelspannungsnetzwerken. Die
Benutzerschnittstelle (MMI/MIMIC) hat zwei Ebenen:
EBENE 1: Benutzerebene. Diese Ebene für den Betrieb, die Messung und
•
Überwachung verwenden.
EBENE 2: Technikebene. Diese Ebene zum Programmieren von
•
Sicherheitseinrichtungen und zur Einstellung von Parametern verwenden.
EBENE 2 wird für den Betrieb der Anlage nicht benötigt.
Warnung
Die Technikebene muss passwortgeschützt sein. Dadurch wird z.B. die
Umgehung von Verriegelungen (Verriegelungsumgehungsmodus) verhindert.
Schalten ohne Verriegelung kann lebensgefährlich sein, da falsche Befehle
gegeben werden können. In diesem Modus ist z.B. das Einschalten eines
Erdungsschalters bei geschlossenem Leistungsschalter möglich.
Schaltvorgänge dürfen in diesem Modus nur von autorisiertem Fachpersonal
mit umfassender Kenntnis der Anlage und unter Beachtung aller
erforderlichen Sicherheitsmaßnahmen durchgeführt werden.
Immer zuerst die ABB-Betriebsanleitung zurate ziehen.
