MMS-DOPPELSAMMELSCHIENE
6.3.2

Kabelanschlussoptionen 12/17,5 kV

Kabelfelder bis zu 3150 A
Offener Kabelschuhanschluss. Wahl zwischen 1, 2, 3 oder 4 Kabeln pro
•
Phase. Der Anschluss wird mit standardisierten Kabelschuhen für 630
2
mm Kabel geprüft. Die Kabelschuhe sind am Kabel gemäß den
Anweisungen des Lieferanten zu befestigen. Die Kabel werden am
Kabelanschluss mit einer M16-Schraube (Festigkeitsklasse 8.8) bei einem
Anziehdrehmoment von 70 Nm befestigt.
Kabelfelder bis zu 2000 A und 3150A
• Sammelschienenanschluss. Verschiedene Sammelschienensysteme
können angeschlossen werden.

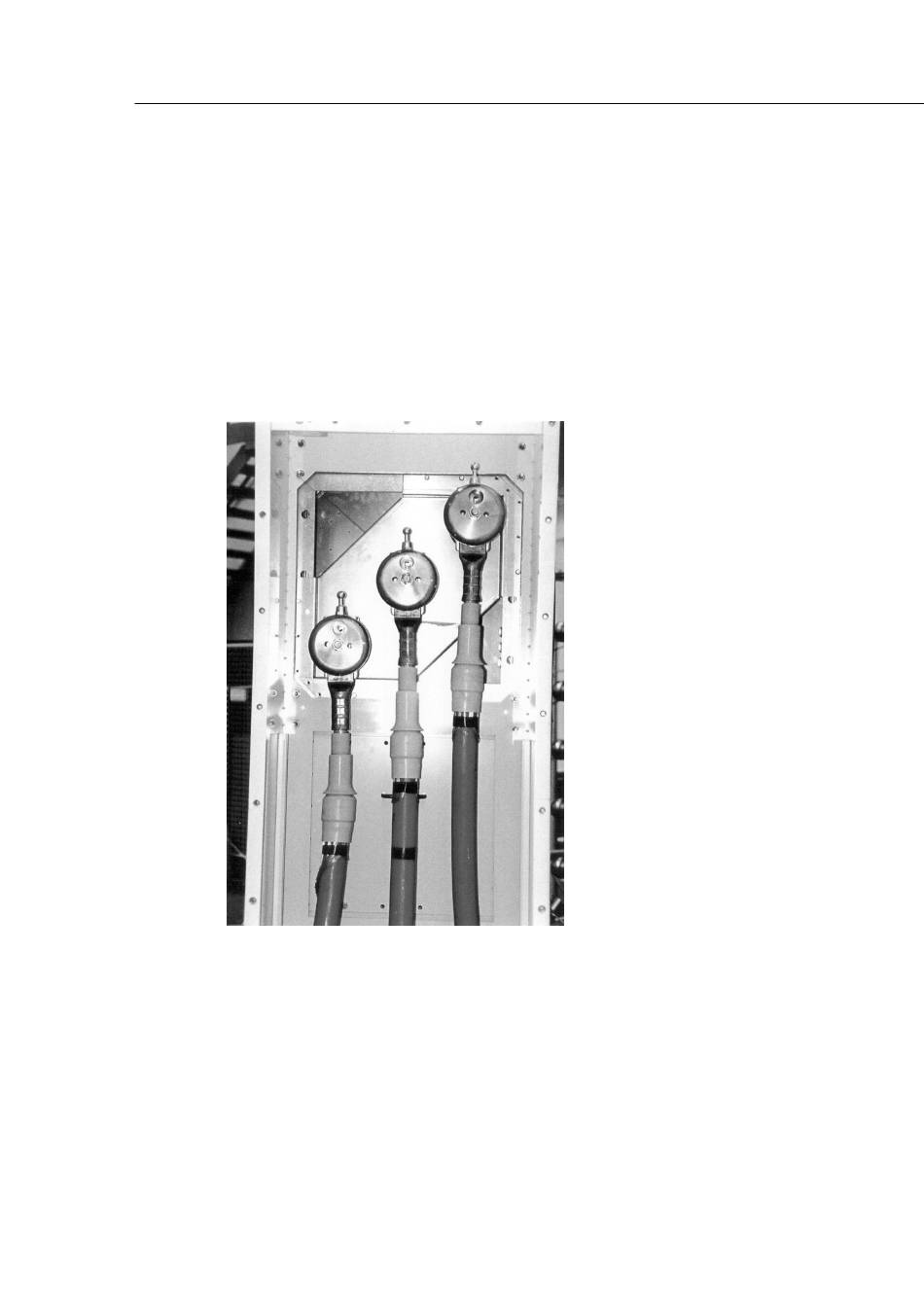

Abb. 3: Direkter Anschluss für 17,5 kV mit Kabelträgern.
6-6
MMS DB 2.0 GE v1
