Inspektion des Leistungsschalters

Phasensätze
Die drei Phasensätze des Leistungsschalters sind praktisch wartungsfrei und
erfordern unter normalen Bedingungen keine Inspektion.

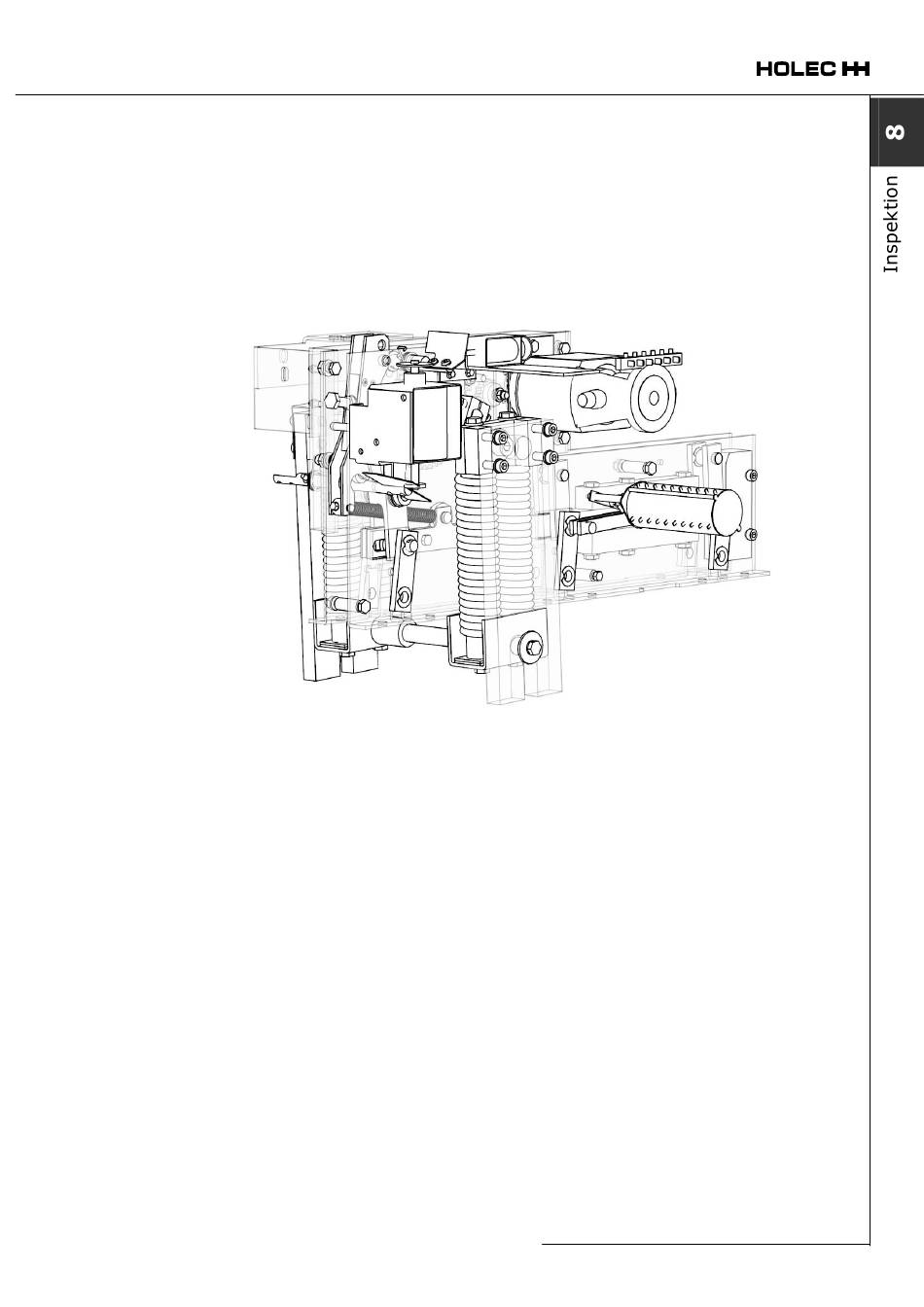

Abb. 1: 3-D-Ansicht der Leistungsschalterantriebsvorrichtung
Antriebsvorrichtung
Holec empfiehlt die regelmäßige Inspektion der Antriebsvorrichtung des
Leistungsschalters auf Betrieb und Verunreinigung (Abb. 8.2). Dazu
folgendermaßen vorgehen:
1. Sicherstellen, dass Inhalt von Kapitel 3 vertraut ist.
2. Sicherstellen, dass das Feld, an dem gearbeitet werden soll, nicht
eingeschaltet ist, d.h.:
Überprüfen, ob Leistungsschalter des zu inspizierenden Felds
•
ausgeschaltet ist.
Wenn nicht, den Schalter ausschalten.
Überprüfen, ob beide Trennschalter des zu inspizierenden Felds
•
ausgeschaltet sind.
Wenn nicht, die Schalter ausschalten.
Die Hilfsstromquelle des zu inspizierenden Felds und, sofern vorhanden,
•
die Messspannungsversorgung des jeweiligen Spannungswandlers
ausschalten.
Den Feldschalter ausschalten ('0').
•
Zu diesem Zweck die zugehörigen Schaltbilder zurate ziehen. Für eine
Erklärung der Feldschalterfunktion siehe auch Abschnitt 5.2.1: "Betrieb
des Feldschalters".
