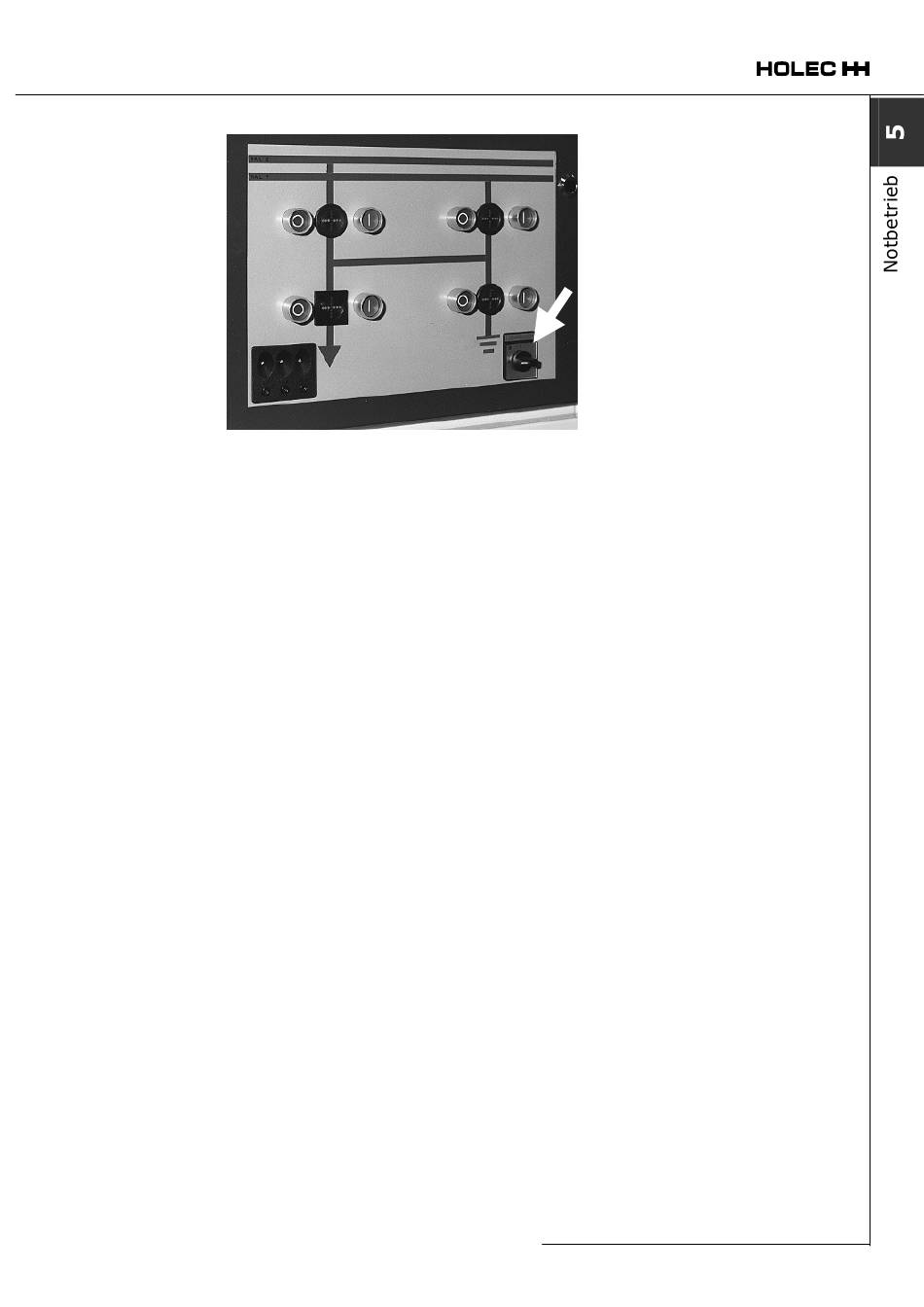

Abb. 1: Beispiel einer elektrischen Bedientafel im Kabelfeld mit einem
Feldschalter
Funktion des Feldschalters
Die Unterbrechung einer Reihe von elektrischen Schaltkreisen für sicheren
Notbetrieb. Auf diese Weise kann der Leistungsschalter über das Betriebsfeld
oder das Sicherheitsrelais elektrisch geöffnet werden.
Betrieb des Feldschalters
Der Feldschalter verhindert Folgendes:
Im Falle eines Notbetriebs wird die fragliche Welle über einen Motor
•
angetrieben, der auch auf dieser Welle betrieben wird.
Im Falle eines Trennschalters, der mechanisch betätigt wird, wird plötzlich
•
ein anderer Trennschalter auf dem gleichen Feld von einem Motor
angetrieben.
Es besteht die Möglichkeit, auch den Leistungsschalter zu öffnen, indem der
Kreis der Öffnungsspule des Leistungsschalters und der Kreis der
Hilfsspannung des Sicherheitsrelais nicht unterbrochen werden.
Stellungen des Feldschalters und ihre Auswirkungen
Stellung '1':
Elektrischer Betrieb der Trenn- und Leistungsschalter ist in allen Fällen
•
(außer bei Verriegelung) möglich.
Stellung '0':
Unterbrochene Kreise:
Leistungsschalter der Einschaltspule
•
Antriebsmotoren für Trennschalter
•
Antriebsmotoren für Erdungsschalter
•
Federspannmotor für Leistungsschalter
•
• Steuerrelais und Betätigungsmotor der Umschalter
Ununterbrochene Kreise:
• Öffnungsspule für Leistungsschalter
Hilfsstromquelle für Schutzrelais
•
Stellungsanzeiger in elektrischen Blindschaltbildern
•
