MMS-DOPPELSAMMELSCHIENE
2.2

Systemphilosophie

2.2.1

Die Konstruktion von Innovac MMS

1
5
4
6
16
22
21
23

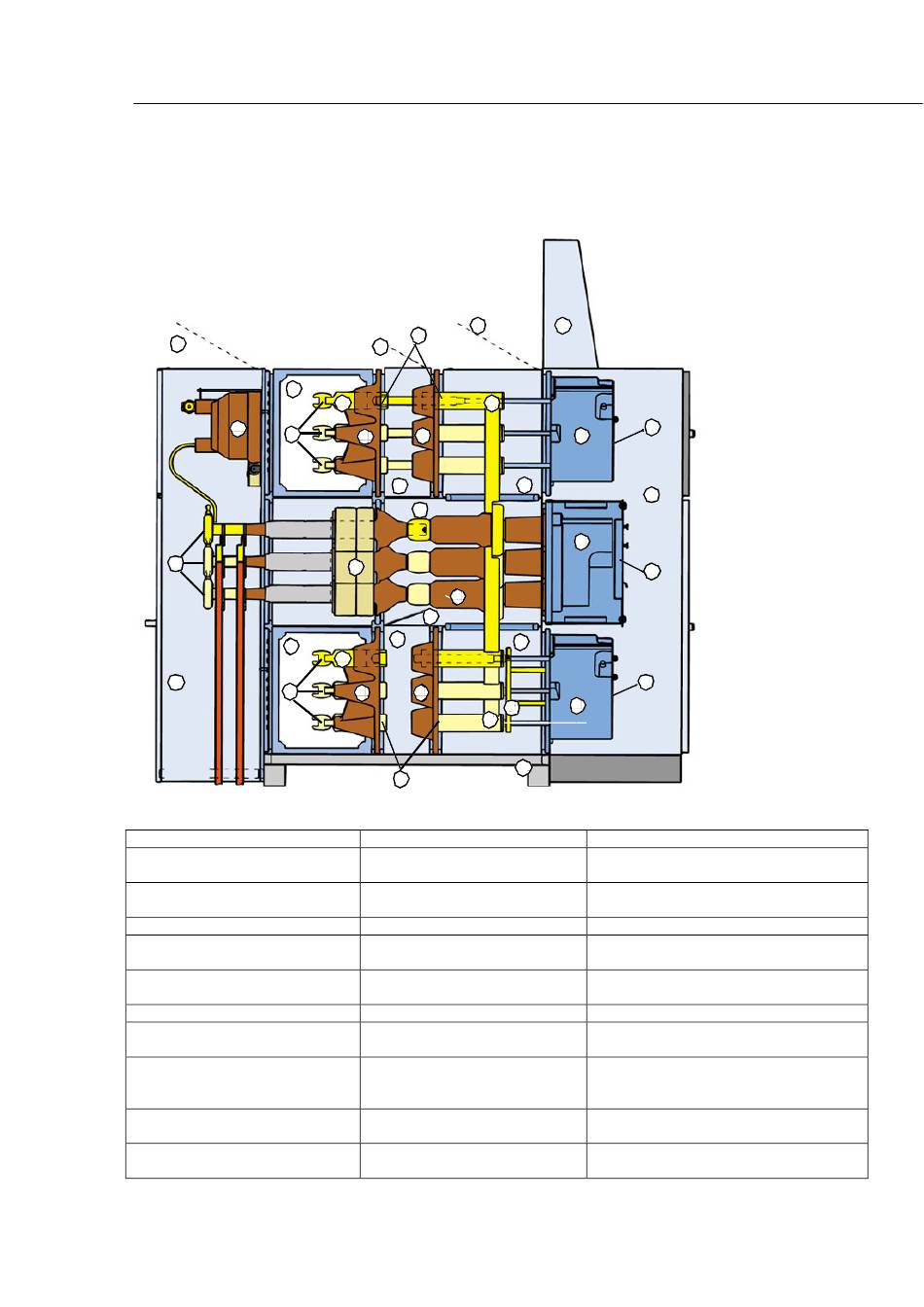

Abb. 1: Querschnitt eines Kabelfelds 1600 A mit kabelseitiger Spannungserkennung
1 Überdruckklappe
2 Trennschalterkontakte
3 Abschirmplatte
4 Spannungswandler
5 Sammelschienenraum
(oberer)
6 Hauptsammelschienen
(obere)
7 Abzweigsammelschienen
8 Befestigungsplatte Sammel-
schiene mit Tragstützern
9 Trennschalterraum
10 Durchführungsplatte
Trennschalter
11 Sammelschienensystem
(vertikal)
2-4
1
2
1
7 11
10
8
9
12
17
18
1
26
24
25 27
29
28
32
12 Leistungsschalterraum
13 Trennschaltervorrichtung
(obere)
14 Notbedienungstafel
Trennschalter (obere)
15 Sekundärraum
16 Kabelanschluss
17 Stromwandler
18 Vakuumschalter
19
Leistungsschaltervorrichtung
20 Notbedienungstafel
Leistungsschalter
21 Kabelraum
22 Sammelschienenraum
(unterer)
3
14
13
12
15
19
20
12
31
30
33
23 Hauptsammelschienen (untere)
24 Abzweigsammelschienen
25 Befestigungsplatte
Sammelschiene mit Tragstützern
26 Trennschalterraum (unten)
27 Durchführungsplatte
Trennschalter
28 Sammelschienensystem (vertikal)
29 Erdungsschalter
30 Trennschaltervorrichtung (untere)
und Erdungsschaltervorrichtung
31 Notbedienungstafel Sammel-
schienenisolator (unterer) und
Erdungsschalter
32 Trennschalterkontakte
33 Transportrahmen
