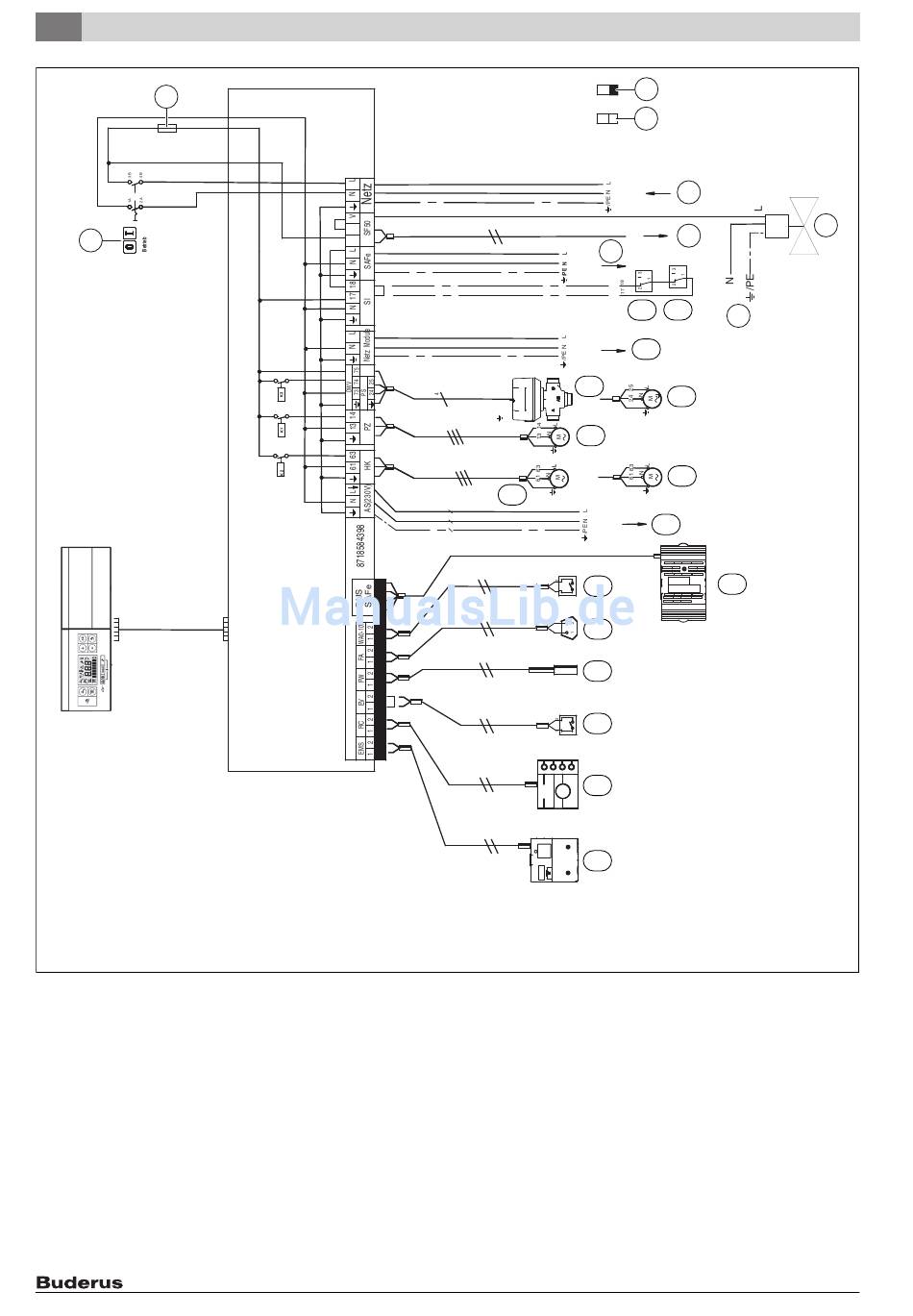

Bild 100 Anschlussplan Regelgerät MC100
Legende zu Bild 82:
[1] Hauptschalter
[2] Sicherung 6,3 A
[3] Schutzkleinspannung
[4] Steuerspannung 230 V
[5] Netzeingang
[6] Magnetventil
[7] zusätzlicher Ausgang für den Anschluss des Feuerungsautomaten
[8] Netzversorgung Feuerungsautomat, 230 V/50Hz
[9] PE und N von externem Netz
[10] Sicherheitskomponente 2
[11] Sicherheitskomponente 1
[12] Netzversorgung Funktionsmodule, 230 V/50 Hz
[13] DWV 3-Wege-Ventil
76
8
11
12
13
15
17
19
20
22
23
24
25
[14] PS - Speicherladepumpe
[15] PZ - Zirkulationspumpe
[16] PH-HK1 - Heizungspumpe
[17] PZB - Zubringerpumpe
[18] Sammelstörmeldung 230 V AC, max. 3A
[19] WA - Wärmeanforderung (extern)
[20] FA - Außentemperaturfühler
[21] SAFe - Verbindung zum Feuerungsautomaten
[22] FW - Warmwasser-Temperaturfühler
[23] EV - externe Verriegelung (die Brücke bei Anschluss entfernen)
[24] RC - Verbindung zu EMS Bedieneinheit
[25] EMS - Verbindung zu EMS Funktionsmodulen
