14.1 Fühlerkennlinien
GEFAHR: Lebensgefahr durch elektrischen Strom!
▶ Heizungsanlage vor jeder Messung stromlos
schalten.

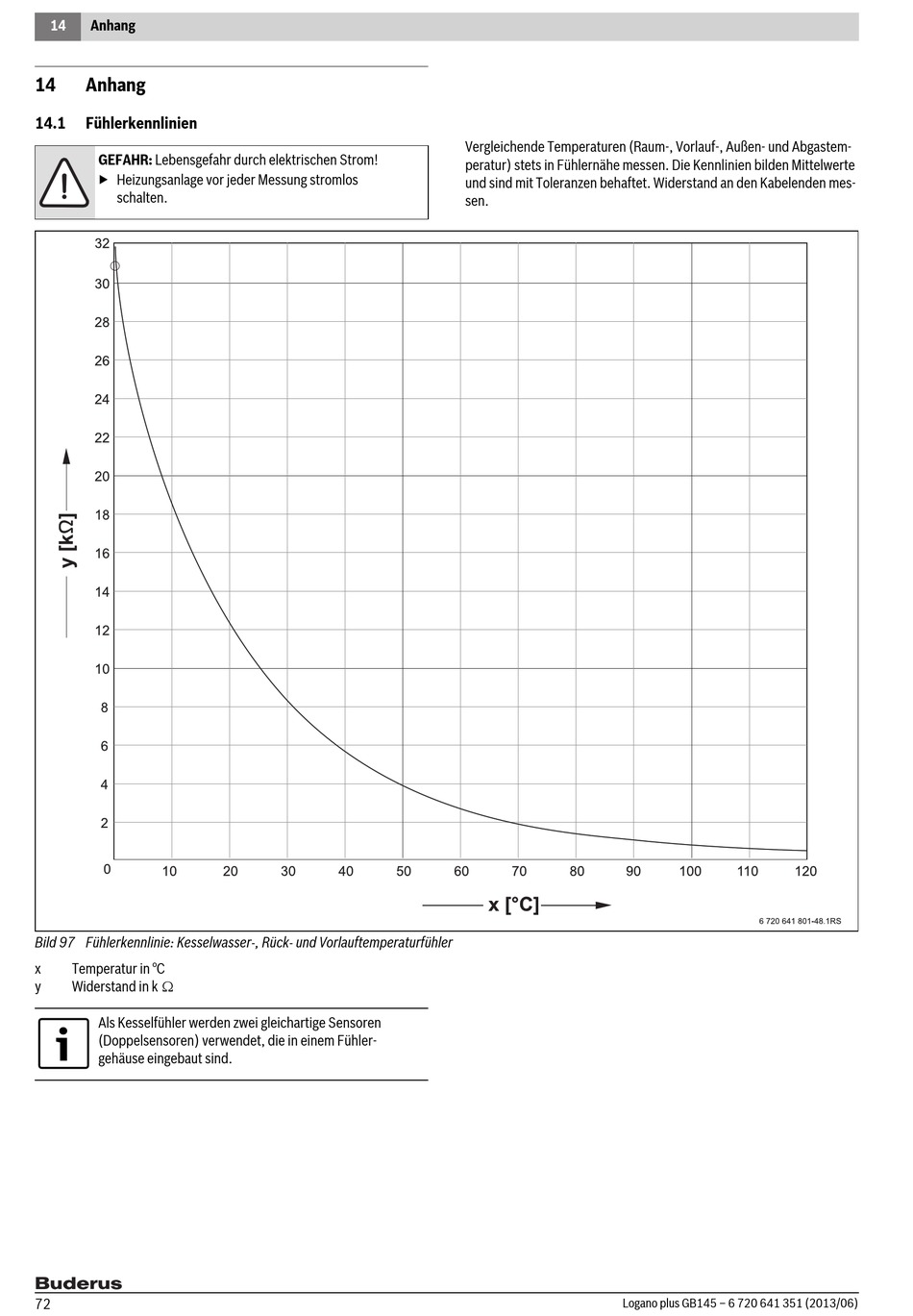

Bild 97 Fühlerkennlinie: Kesselwasser-, Rück- und Vorlauftemperaturfühler
x Temperatur in °C
y Widerstand in k
Als Kesselfühler werden zwei gleichartige Sensoren
(Doppelsensoren) verwendet, die in einem Fühler-
gehäuse eingebaut sind.
72
Vergleichende Temperaturen (Raum-, Vorlauf-, Außen- und Abgastem-
peratur) stets in Fühlernähe messen. Die Kennlinien bilden Mittelwerte
und sind mit Toleranzen behaftet. Widerstand an den Kabelenden mes-
sen.
