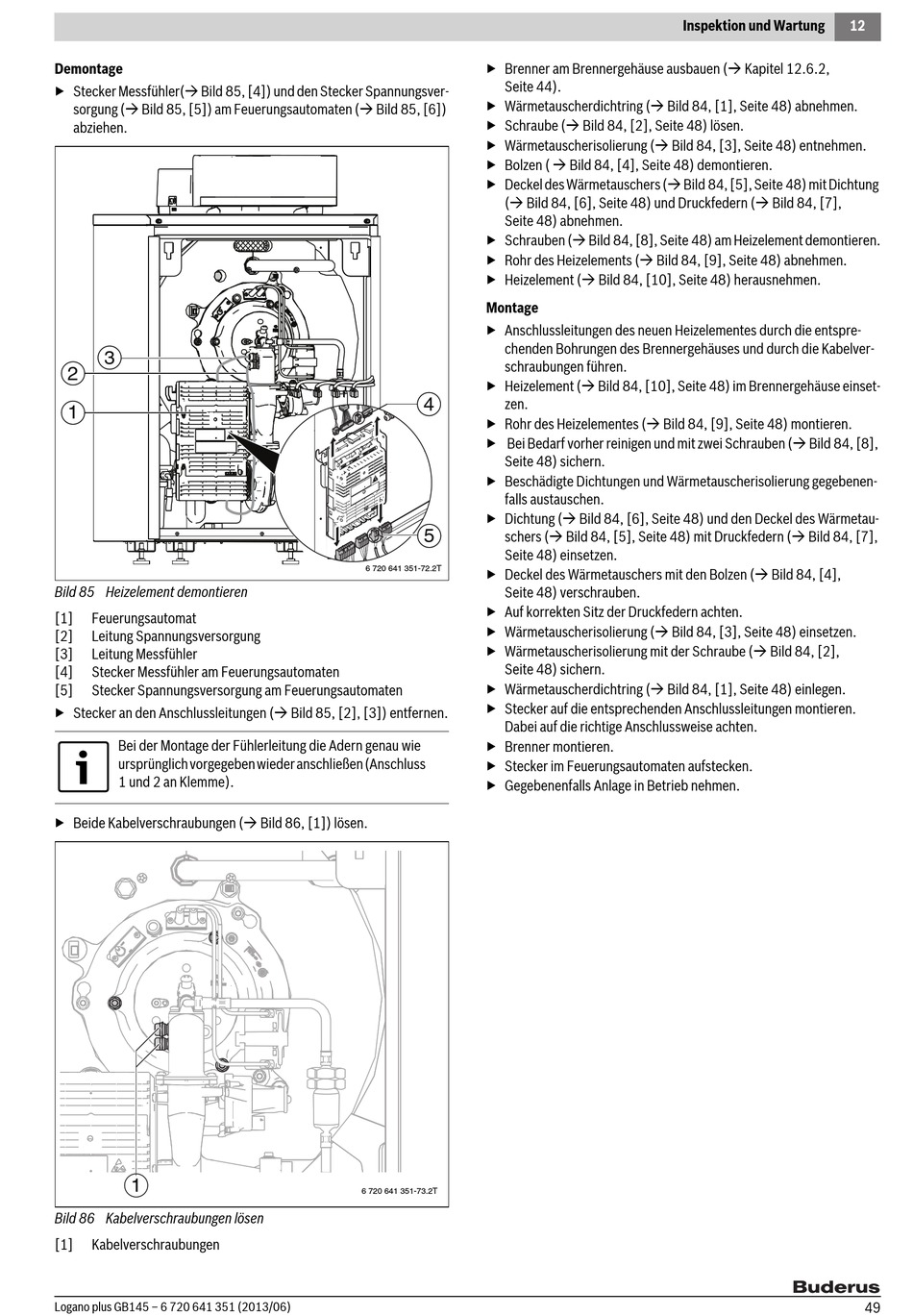

Demontage
▶ Stecker Messfühler( Bild 85, [4]) und den Stecker Spannungsver-
sorgung ( Bild 85, [5]) am Feuerungsautomaten ( Bild 85, [6])
abziehen.
3
2
1
Bild 85 Heizelement demontieren
[1] Feuerungsautomat
[2] Leitung Spannungsversorgung
[3] Leitung Messfühler
[4] Stecker Messfühler am Feuerungsautomaten
[5] Stecker Spannungsversorgung am Feuerungsautomaten
▶ Stecker an den Anschlussleitungen ( Bild 85, [2], [3]) entfernen.
Bei der Montage der Fühlerleitung die Adern genau wie
ursprünglich vorgegeben wieder anschließen (Anschluss
1 und 2 an Klemme).
▶ Beide Kabelverschraubungen ( Bild 86, [1]) lösen.
1
Bild 86 Kabelverschraubungen lösen
[1] Kabelverschraubungen
Logano plus GB145 – 6 720 641 351 (2013/06)
▶ Brenner am Brennergehäuse ausbauen ( Kapitel 12.6.2,
Seite 44).
▶ Wärmetauscherdichtring ( Bild 84, [1], Seite 48) abnehmen.
▶ Schraube ( Bild 84, [2], Seite 48) lösen.
▶ Wärmetauscherisolierung ( Bild 84, [3], Seite 48) entnehmen.
▶ Bolzen (  Bild 84, [4], Seite 48) demontieren.
▶ Deckel des Wärmetauschers ( Bild 84, [5], Seite 48) mit Dichtung
( Bild 84, [6], Seite 48) und Druckfedern ( Bild 84, [7],
Seite 48) abnehmen.
▶ Schrauben ( Bild 84, [8], Seite 48) am Heizelement demontieren.
▶ Rohr des Heizelements ( Bild 84, [9], Seite 48) abnehmen.
▶ Heizelement ( Bild 84, [10], Seite 48) herausnehmen.
Montage
▶ Anschlussleitungen des neuen Heizelementes durch die entspre-
chenden Bohrungen des Brennergehäuses und durch die Kabelver-
schraubungen führen.
▶ Heizelement ( Bild 84, [10], Seite 48) im Brennergehäuse einset-
4
zen.
▶ Rohr des Heizelementes ( Bild 84, [9], Seite 48) montieren.
▶ Bei Bedarf vorher reinigen und mit zwei Schrauben ( Bild 84, [8],
Seite 48) sichern.
▶ Beschädigte Dichtungen und Wärmetauscherisolierung gegebenen-
falls austauschen.
▶ Dichtung ( Bild 84, [6], Seite 48) und den Deckel des Wärmetau-
5
schers ( Bild 84, [5], Seite 48) mit Druckfedern ( Bild 84, [7],
Seite 48) einsetzen.
6 720 641 351-72.2T
▶ Deckel des Wärmetauschers mit den Bolzen ( Bild 84, [4],
Seite 48) verschrauben.
▶ Auf korrekten Sitz der Druckfedern achten.
▶ Wärmetauscherisolierung ( Bild 84, [3], Seite 48) einsetzen.
▶ Wärmetauscherisolierung mit der Schraube ( Bild 84, [2],
Seite 48) sichern.
▶ Wärmetauscherdichtring ( Bild 84, [1], Seite 48) einlegen.
▶ Stecker auf die entsprechenden Anschlussleitungen montieren.
Dabei auf die richtige Anschlussweise achten.
▶ Brenner montieren.
▶ Stecker im Feuerungsautomaten aufstecken.
▶ Gegebenenfalls Anlage in Betrieb nehmen.
6 720 641 351-73.2T
