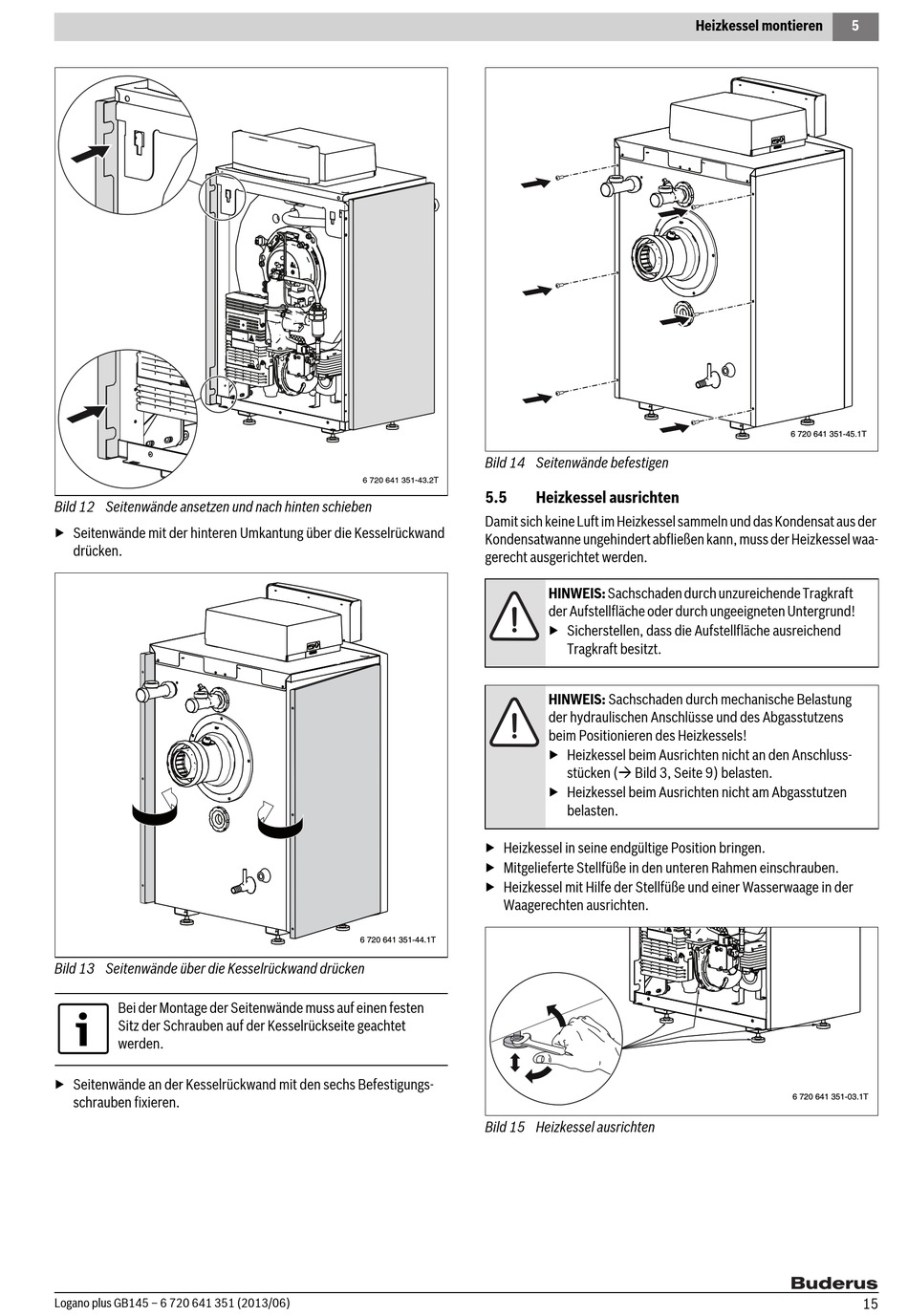

Bild 12 Seitenwände ansetzen und nach hinten schieben
▶ Seitenwände mit der hinteren Umkantung über die Kesselrückwand
drücken.
Bild 13 Seitenwände über die Kesselrückwand drücken
Bei der Montage der Seitenwände muss auf einen festen
Sitz der Schrauben auf der Kesselrückseite geachtet
werden.
▶ Seitenwände an der Kesselrückwand mit den sechs Befestigungs-
schrauben fixieren.
Logano plus GB145 – 6 720 641 351 (2013/06)
Bild 14 Seitenwände befestigen
6 720 641 351-43.2T
5.5
Damit sich keine Luft im Heizkessel sammeln und das Kondensat aus der
Kondensatwanne ungehindert abfließen kann, muss der Heizkessel waa-
gerecht ausgerichtet werden.
▶ Heizkessel in seine endgültige Position bringen.
▶ Mitgelieferte Stellfüße in den unteren Rahmen einschrauben.
▶ Heizkessel mit Hilfe der Stellfüße und einer Wasserwaage in der
Waagerechten ausrichten.
6 720 641 351-44.1T
Bild 15 Heizkessel ausrichten
Heizkessel montieren

Heizkessel ausrichten

HINWEIS: Sachschaden durch unzureichende Tragkraft
der Aufstellfläche oder durch ungeeigneten Untergrund!
▶ Sicherstellen, dass die Aufstellfläche ausreichend
Tragkraft besitzt.
HINWEIS: Sachschaden durch mechanische Belastung
der hydraulischen Anschlüsse und des Abgasstutzens
beim Positionieren des Heizkessels!
▶ Heizkessel beim Ausrichten nicht an den Anschluss-
stücken ( Bild 3, Seite 9) belasten.
▶ Heizkessel beim Ausrichten nicht am Abgasstutzen
belasten.
5
6 720 641 351-45.1T
6 720 641 351-03.1T
