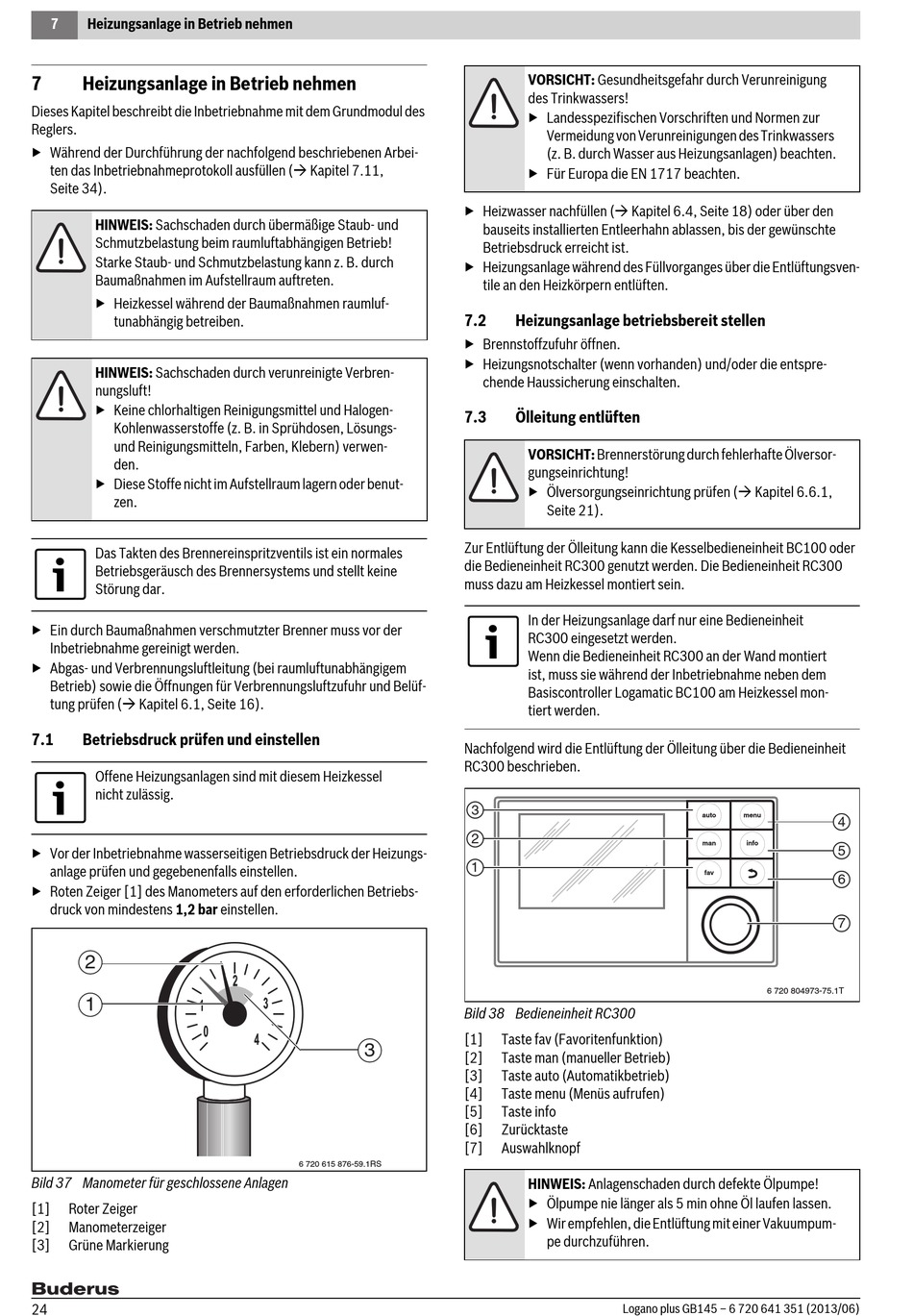

Heizungsanlage in Betrieb nehmen

7 Heizungsanlage in Betrieb nehmen
Dieses Kapitel beschreibt die Inbetriebnahme mit dem Grundmodul des
Reglers.
▶ Während der Durchführung der nachfolgend beschriebenen Arbei-
ten das Inbetriebnahmeprotokoll ausfüllen ( Kapitel 7.11,
Seite 34).
HINWEIS: Sachschaden durch übermäßige Staub- und
Schmutzbelastung beim raumluftabhängigen Betrieb!
Starke Staub- und Schmutzbelastung kann z. B. durch
Baumaßnahmen im Aufstellraum auftreten.
▶ Heizkessel während der Baumaßnahmen raumluf-
tunabhängig betreiben.
HINWEIS: Sachschaden durch verunreinigte Verbren-
nungsluft!
▶ Keine chlorhaltigen Reinigungsmittel und Halogen-
Kohlenwasserstoffe (z. B. in Sprühdosen, Lösungs-
und Reinigungsmitteln, Farben, Klebern) verwen-
den.
▶ Diese Stoffe nicht im Aufstellraum lagern oder benut-
zen.
Das Takten des Brennereinspritzventils ist ein normales
Betriebsgeräusch des Brennersystems und stellt keine
Störung dar.
▶ Ein durch Baumaßnahmen verschmutzter Brenner muss vor der
Inbetriebnahme gereinigt werden.
▶ Abgas- und Verbrennungsluftleitung (bei raumluftunabhängigem
Betrieb) sowie die Öffnungen für Verbrennungsluftzufuhr und Belüf-
tung prüfen ( Kapitel 6.1, Seite 16).
7.1 Betriebsdruck prüfen und einstellen
Offene Heizungsanlagen sind mit diesem Heizkessel
nicht zulässig.
▶ Vor der Inbetriebnahme wasserseitigen Betriebsdruck der Heizungs-
anlage prüfen und gegebenenfalls einstellen.
▶ Roten Zeiger [1] des Manometers auf den erforderlichen Betriebs-
druck von mindestens 1,2 bar einstellen.
2
1
Bild 37 Manometer für geschlossene Anlagen
[1] Roter Zeiger
[2] Manometerzeiger
[3] Grüne Markierung
24
▶ Heizwasser nachfüllen ( Kapitel 6.4, Seite 18) oder über den
▶ Heizungsanlage während des Füllvorganges über die Entlüftungsven-
7.2
▶ Brennstoffzufuhr öffnen.
▶ Heizungsnotschalter (wenn vorhanden) und/oder die entspre-
7.3
Zur Entlüftung der Ölleitung kann die Kesselbedieneinheit BC100 oder
die Bedieneinheit RC300 genutzt werden. Die Bedieneinheit RC300
muss dazu am Heizkessel montiert sein.
Nachfolgend wird die Entlüftung der Ölleitung über die Bedieneinheit
RC300 beschrieben.
3
2
1
Bild 38 Bedieneinheit RC300
[1]
3
[2]
[3]
[4]
[5]
[6]
[7]
6 720 615 876-59.1RS
VORSICHT: Gesundheitsgefahr durch Verunreinigung
des Trinkwassers!
▶ Landesspezifischen Vorschriften und Normen zur
Vermeidung von Verunreinigungen des Trinkwassers
(z. B. durch Wasser aus Heizungsanlagen) beachten.
▶ Für Europa die EN 1717 beachten.
bauseits installierten Entleerhahn ablassen, bis der gewünschte
Betriebsdruck erreicht ist.
tile an den Heizkörpern entlüften.

Heizungsanlage betriebsbereit stellen

chende Haussicherung einschalten.
Ölleitung entlüften
VORSICHT: Brennerstörung durch fehlerhafte Ölversor-
gungseinrichtung!
▶ Ölversorgungseinrichtung prüfen ( Kapitel 6.6.1,
Seite 21).
In der Heizungsanlage darf nur eine Bedieneinheit
RC300 eingesetzt werden.
Wenn die Bedieneinheit RC300 an der Wand montiert
ist, muss sie während der Inbetriebnahme neben dem
Basiscontroller Logamatic BC100 am Heizkessel mon-
tiert werden.
Taste fav (Favoritenfunktion)
Taste man (manueller Betrieb)
Taste auto (Automatikbetrieb)
Taste menu (Menüs aufrufen)
Taste info
Zurücktaste
Auswahlknopf
HINWEIS: Anlagenschaden durch defekte Ölpumpe!
▶ Ölpumpe nie länger als 5 min ohne Öl laufen lassen.
▶ Wir empfehlen, die Entlüftung mit einer Vakuumpum-
pe durchzuführen.
Logano plus GB145 – 6 720 641 351 (2013/06)
auto menu
4
man info
5
fav
6
7
6 720 804973-75.1T
