8 Thermische Desinfektion durchführen
8.1

Allgemeines

WARNUNG: Verbrühung durch heißes Wasser!
Heißes Wasser kann zu schweren Verbrühungen führen.
▶ Bewohner auf die Verbrühungsgefahr hinweisen.
▶ Thermische Desinfektion außerhalb der normalen
Betriebszeiten durchführen.
Um einer bakteriellen Verunreinigung des Warmwassers durch z. B.
Legionellen vorzubeugen, empfehlen wir, nach längerer Stillstandszeit
eine thermische Desinfektion durchzuführen.
Bei einigen Bedieneinheiten kann die thermische Desinfektion zu einer
festen Zeit programmiert werden, siehe separate Bedienungsanleitung
der Bedieneinheit (z. B. Logamatic RC300).
8.2 Thermische Desinfektion bei Geräten mit Warmwas-
serspeicher durchführen
Die thermische Desinfektion wird am Basiscontroller Logamatic BC100
gestartet, sie endet automatisch.
▶ Warmwasser-Entnahmestellen schließen.
▶ Bewohner auf Verbrühungsgefahr hinweisen.
▶ Evtl. vorhandene Zirkulationspumpe auf Dauerbetrieb einstellen.
▶ Über die Servicefunktion 2.9L die thermische Desinfektion aktivie-
ren ( Kapitel 9.2.3, Seite 37).
▶ Warten, bis die maximale Temperatur erreicht ist.
▶ Nacheinander von der nächstgelegenen Warmwasser-Entnahme-
stelle bis zur entferntesten so lange Warmwasser entnehmen, bis
3 min lang 70 °C heißes Wasser ausgetreten ist.
▶ Zirkulationspumpe wieder auf Automatikbetrieb einstellen.
Nachdem das Wasser 35 min lang auf 75 °C gehalten wurde, wird die
thermische Desinfektion beendet.
Um die thermische Desinfektion zu unterbrechen:
▶ Gerät aus- und wieder einschalten.
Das Gerät geht wieder in Betrieb und die Vorlauftemperatur wird
angezeigt.
9 Einstellungen im Servicemenü
9.1 Servicemenü bedienen
Das Servicemenü ermöglicht das komfortable Einstellen und Prüfen vie-
ler Gerätefunktionen.
Das Servicemenü ist in sechs Untermenüs unterteilt:
• Menü info, zum Auslesen von Werten
• Menü 1, zum Einstellen von Servicefunktionen der ersten Ebene (all-
gemeine Parameter)
• Menü 2, zum Einstellen von Servicefunktionen der zweiten Ebene
(Geräteparameter)
1)
• Menü 3 , zum Einstellen von Servicefunktionen der dritten Ebene
(Geräte-Einsatzgrenzen)
1)
• Menü 4 , zum Einstellen von Servicefunktionen der vierten Ebene
(Verbrennungsparameter)
• Menü Test, zum manuellen Test von Gerätekomponenten
1) Keine Einstellungen möglich.
Logano plus GB145 – 6 720 641 351 (2013/06)
Thermische Desinfektion durchführen
7

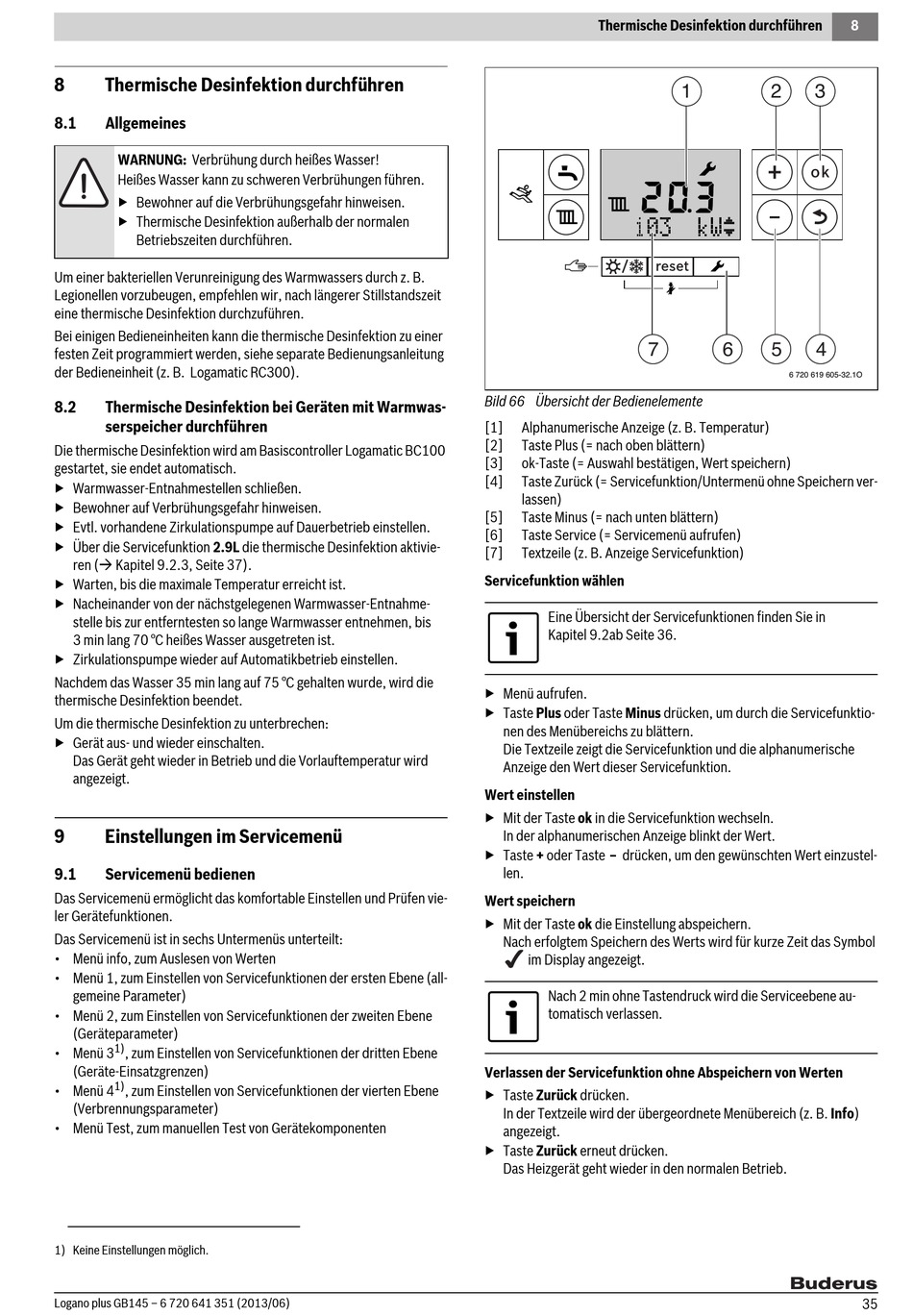

Bild 66 Übersicht der Bedienelemente
[1] Alphanumerische Anzeige (z. B. Temperatur)
[2] Taste Plus (= nach oben blättern)
[3] ok-Taste (= Auswahl bestätigen, Wert speichern)
[4] Taste Zurück (= Servicefunktion/Untermenü ohne Speichern ver-
lassen)
[5] Taste Minus (= nach unten blättern)
[6] Taste Service (= Servicemenü aufrufen)
[7] Textzeile (z. B. Anzeige Servicefunktion)
Servicefunktion wählen
Eine Übersicht der Servicefunktionen finden Sie in
Kapitel 9.2ab Seite 36.
▶ Menü aufrufen.
▶ Taste Plus oder Taste Minus drücken, um durch die Servicefunktio-
nen des Menübereichs zu blättern.
Die Textzeile zeigt die Servicefunktion und die alphanumerische
Anzeige den Wert dieser Servicefunktion.
Wert einstellen
▶ Mit der Taste ok in die Servicefunktion wechseln.
In der alphanumerischen Anzeige blinkt der Wert.
▶ Taste + oder Taste – drücken, um den gewünschten Wert einzustel-
len.
Wert speichern
▶ Mit der Taste ok die Einstellung abspeichern.
Nach erfolgtem Speichern des Werts wird für kurze Zeit das Symbol
im Display angezeigt.
Nach 2 min ohne Tastendruck wird die Serviceebene au-
tomatisch verlassen.
Verlassen der Servicefunktion ohne Abspeichern von Werten
▶ Taste Zurück drücken.
In der Textzeile wird der übergeordnete Menübereich (z. B. Info)
angezeigt.
▶ Taste Zurück erneut drücken.
Das Heizgerät geht wieder in den normalen Betrieb.
8
1 2 3
6 5 4
6 720 619 605-32.1O
