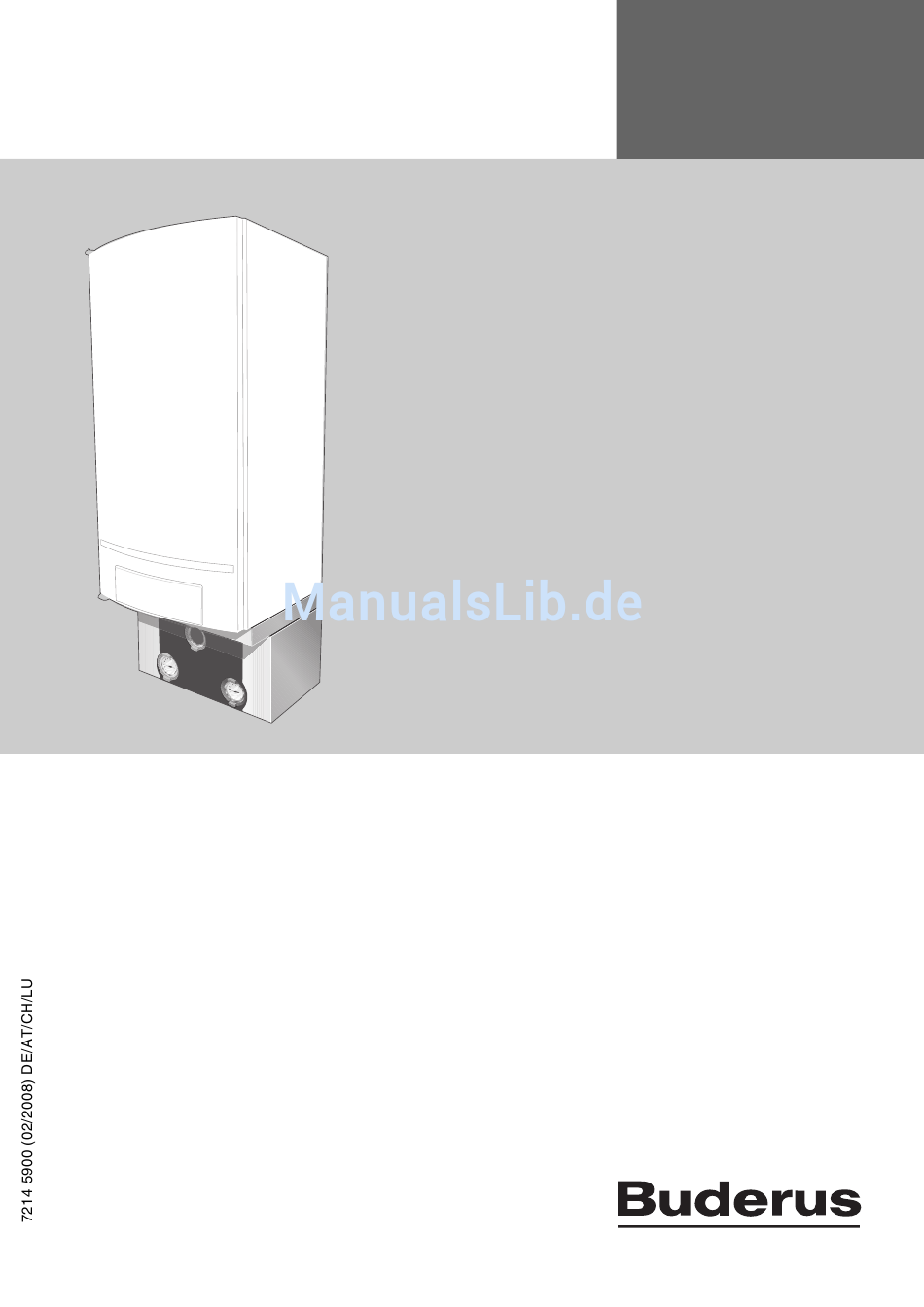

- Seite 1 Montageanleitung Anschlussgruppe Logamax plus Für das Fachhandwerk GB162-65/80/100 Vor Montage sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorschriften Zu dieser Anleitung Bestimmungsgemäße Verwendung Gültigkeit der Vorschriften Sicherheit Lieferumfang Abmessungen Montage Gasanschluss herstellen Selektion der richtigen Anschlussgruppe Rückschlagventil entfernen (falls erforderlich) Heizungsvorlauf und -rücklauf montieren Sicherheitsventil montieren Siphon montieren Kondensatleitung anschließen Ausdehnungsgefäß anschließen (Zubehör) Pumpe elektrisch anschließen 5.10 Abdeckblende montieren Inbetriebnahme... -
Seite 3: Vorschriften
Vorschriften Vorschriften Halten Sie für die Montage und den Betrieb der Heizungsanlage die landes- spezifischen Normen und Richtlinien ein und beachten Sie die technischen Unter- lagen zum Heizkessel. Zu dieser Anleitung Die vorliegende Montageanleitung enthält wichtige In- formationen zur sicheren und sachgerechten Montage der Anschlussgruppe Logamax plus GB162-65/80/100. -
Seite 4: Sicherheit
Sicherheit Sicherheit Beachten Sie zu Ihrer Sicherheit diese Hinweise. Eine Erklärung über den Aufbau der Hinweise finden Sie in die Montage- und Wartungsanweisung der Logamax plus GB162-65/80/100. Bei der Montage der Anschlussgruppe sind zu beach- ten: LEBENSGEFAHR durch unsachgemäße Reparatur. Führen Sie keine Instandsetzungsarbei- ten an Bauteilen mit sicherheitstechni- schen Funktionen durch. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Prüfen Sie bei der Anlieferung die Verpackung auf Unversehrtheit. Prüfen Sie den Lieferumfang auf Vollständigkeit. Bei Beschädigung oder Unvollständig- keit nehmen Sie bitte Kontakt mit Ihrem Lieferanten auf. Bild 1 Lieferumfang Anschlussgruppe Logamax plus GB162-65/80/100 Wartungsarmatur, rot (VK Vorlauf Heizkessel) mit Entleerhahn, Manometer, Thermometer (bei Pumpe UPER 25-80) und Sicherheitsventil 3 bar Wartungsarmatur, blau (RK Rücklauf Heizkessel) mit Pumpe,... -
Seite 6: Abmessungen
Abmessungen Abmessungen Bild 2 Abmessungen und Anschlüsse (Maße in mm) Abdeckblende AB nicht entfernen! Die Anschlussgruppe ist Zubehör und separat bestellbar. In dieser Abbildung ist eine Anschlussgruppe dargestellt, die nicht für eine Warmwasserversorgung sondern nur für den Heizbetrieb vorgesehen ist. Es ist auch eine Anschlussgruppe mit Dreiwegeventlil erhältlich (Zubehör), welche für eine Warmwasserbereitung vorgesehen ist. = Abdeckblende AAK/LAK = Anschluss Abgas/Luftansaugung konzentrisch Ø... -
Seite 7: Montage
Montage Montage Montage allgemein Führen Sie alle Anschlüsse spannungsfrei aus. Achten Sie auf Dichtheit zwischen den Anschlüssen und Anschlussverschraubungen und führen Sie nach Fertigstellung der Arbeiten unbedingt eine Dicht- heitskontrolle auf Gas- und Wasserdichtheit durch (siehe auch Montage- und Wartungsanleitung des Heizkessels). -
Seite 8: Selektion Der Richtigen Anschlussgruppe
Montage LEBENSGEFAHR durch Explosion entzündlicher Gase. Nach Inbetriebnahme- und Wartungsarbei- ten können Leckagen an Leitungen und Ver- schraubungen entstanden sein. Führen Sie eine korrekte Dichtheitsprü- fung durch. Benutzen Sie zur Lecksuche nur zuge- lassene Lecksuchmittel. Selektion der richtigen Anschlussgruppe Passende Anschlussgruppe mit Hilfe der Tab. 1. auswählen. -
Seite 9: Rückschlagventil Entfernen (Falls Erforderlich)
Montage Rückschlagventil entfernen (falls erforderlich) Wenn die Restförderhöhe entsprechend Bild 22 auf Seite 19 nicht ausreichend ist, kann das eingebaute Rückschlagventil bei Einzelsystemen ohne Weiche ent- fernt werden. Das Rückschlagventil muss vor der Montage von Hei- zungsvorlauf und -rücklauf entfernt werden, damit sie vollständig entfernt werden kann! Pumpe demontieren (Bild 5, Pos. - Seite 10 Montage ANLAGENSCHADEN durch verminderten Durchfluss oder Ver- stopfung der Rohrleitungen. Darauf achten, dass keine Reststücke des Rückschlagventils im Rohr bleiben. Die Anschlussgruppe drehen und schütteln. Bild 7 Rückschlagventil entfernen Danach die flache Gummidichtung (Bild 8, Pos. 2) wieder einsetzen und die Pumpe (Bild 8, Pos. 1) wie- der montieren.
-
Seite 11: Heizungsvorlauf Und -Rücklauf Montieren
Logamax plus GB162-65 mit Anschlussgruppe 3000 UPER 25-80 mit Rückschlagventil Logamax plus GB162-65 mit Anschlussgruppe 3000 UPER 25-80 ohne Rückschlagventil Logamax plus GB162-80 mit Anschlussgruppe 3600 UPER 25-80 mit Rückschlagventil Logamax plus GB162-80 mit Anschlussgruppe 3600 UPER 25-80 ohne Rückschlagventil... -
Seite 12: Rückschlagventil Montieren
Montage Montage des Differenzdruckreglers In Situationen ohne einem offenen Verteiler ist die Mon- tage eines Überstromventils mit einem Differenzdruck- regler überflüssig. Bei einem offenen Verteiler kann es je nach Situation er- forderlich sein, an der sekundären Seite des offenen Verteilers ein Differenzdruckregler zu montieren. Dies dient dazu, die sekundäre Pumpe gegen Überhitzung in- folge einer unzureichenden Durchströmung zu schüt- zen. -
Seite 13: Siphon Montieren
Montage Siphon montieren LEBENSGEFAHR durch Vergiftung. Wenn der Siphon nicht mit Wasser gefüllt ist, kann austretendes Abgas Menschen in Lebensgefahr bringen. Siphon (aus dem Lieferumfang Heizkessel) mit Was- ser befüllen (Bild 10). Bild 10 Siphon mit Wasser füllen Siphon (Bild 11, Pos. 1) am Anschluss Ablauf Kon- densat (AKO) montieren. -
Seite 14: Kondensatleitung Anschließen
Montage Kondensatleitung anschließen Kondensatleitung am Siphon anschließen. Halten Sie die folgenden Vorschriften ein: – Die Vorschriften über die Abwasserverordnung. – Für die Ableitung des Kondensats müssen mindes- tens bis zum Einleiten ins Sammelrohr Kunststofflei- tungen verwendet werden. – Das Kondensat muss frei bis in einen Trichter (oder Neutralisationsbehälter) auslaufen können. -
Seite 15: Ausdehnungsgefäß Anschließen Bei Mehrfacher Aufstellung (Kaskadenaufstellung)
Montage Ausdehnungsgefäß anschließen bei mehrfacher Aufstellung (Kaskadenaufstellung) Bei Kaskadensystemen wird nur ein Ausdehnungsgefäß für die Heizungsanlage benötigt. Ausdehnungsgefäß an der sekundären Seite der Weiche im Rücklauf anschließen (Bild 15), damit jeder Heizkessel in Verbindung mit dem Ausdeh- nungsgefäß steht (Bild 15). Die genaue Montage entnehmen Sie der Montageanlei- tung zum Kaskadensystem. - Seite 16 Montage Die 2 Pumpenanschlusskabel vom Heizkessel durch die Öffnung unter dem elektrischen Anschlusskasten nach unten verlegen (siehe Bild 18, Pos. 1 und Bild 19, Pos. 1). Bild 18 Pumpenanschlusskabel verlegen Pumpenanschlusskabel Bild 19 Pumpenanschlusskabel verlegen Pumpenanschlusskabel Stecker des Tachokabels (Bild 20, Pos. 1) an der Pumpe einstecken (nur bei modulierende Pumpe UPER 25 - 80).
-
Seite 17: 5.10 Abdeckblende Montieren
Montage 5.10 Abdeckblende montieren Abdeckblende mit der oberen Umkantung in die Nut des unteren Holms einführen (Bild 21). Die Klappe des Bedienfeldes vom Heizkes- sel muss geschlossen sein. Bild 21 Abdeckblende montieren Anschlussgruppe Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten! -
Seite 18: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Beachten Sie bei einer Inbetriebnahme un- bedingt die Montage- und Wartungsanleitung des Heizkessels. Befolgen Sie die Sicher- heitshinweise und halten Sie die Vorschriften ein. Anschlussgruppe Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten! -
Seite 19: Technische Daten
Technische Daten Technische Daten Restförderhöhe hinter der Anschlussgruppe ohne Rückschlagventil (UPER 25-80) - Volllast Restförderhöhe hinter der Anschlussgruppe mit Rückschlagventil (UPER 25-80) - Volllast Restförderhöhe hinter der Anschlussgruppe mit Rückschlagventil (UPER 25-80) - Teillast 1000 1500 2000 2500 3000 3500 4000 4500 5000... - Seite 20 Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P. 201 L-4003 Esch-sur-Alzette www.buderus.lu blf@buderus.lu Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2 A-4600 Wels Technische Hotline: 0810 - 810 - 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36 CH-4133 Pratteln www.buderus.ch...
