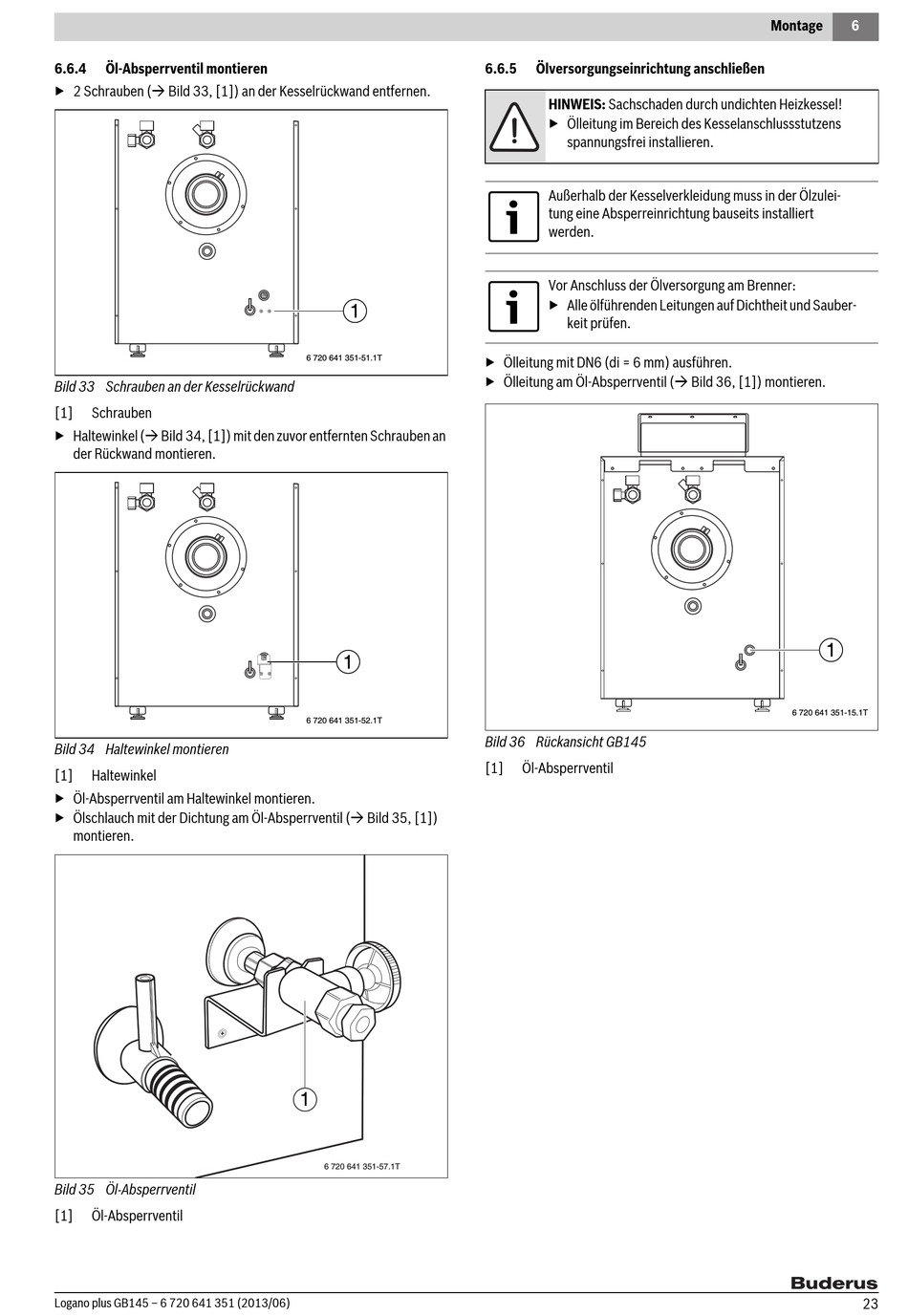

6.6.4 Öl-Absperrventil montieren
▶ 2 Schrauben ( Bild 33, [1]) an der Kesselrückwand entfernen.
Bild 33 Schrauben an der Kesselrückwand
[1] Schrauben
▶ Haltewinkel ( Bild 34, [1]) mit den zuvor entfernten Schrauben an
der Rückwand montieren.
Bild 34 Haltewinkel montieren
[1] Haltewinkel
▶ Öl-Absperrventil am Haltewinkel montieren.
▶ Ölschlauch mit der Dichtung am Öl-Absperrventil ( Bild 35, [1])
montieren.
Bild 35 Öl-Absperrventil
[1] Öl-Absperrventil
Logano plus GB145 – 6 720 641 351 (2013/06)
1
6 720 641 351-51.1T
1
6 720 641 351-52.1T
1
6 720 641 351-57.1T
6.6.5 Ölversorgungseinrichtung anschließen
HINWEIS: Sachschaden durch undichten Heizkessel!
▶ Ölleitung im Bereich des Kesselanschlussstutzens
spannungsfrei installieren.
Außerhalb der Kesselverkleidung muss in der Ölzulei-
tung eine Absperreinrichtung bauseits installiert
werden.
Vor Anschluss der Ölversorgung am Brenner:
▶ Alle ölführenden Leitungen auf Dichtheit und Sauber-
keit prüfen.
▶ Ölleitung mit DN6 (di = 6 mm) ausführen.
▶ Ölleitung am Öl-Absperrventil ( Bild 36, [1]) montieren.
Bild 36 Rückansicht GB145
[1] Öl-Absperrventil
Montage 6
1
6 720 641 351-15.1T
23
