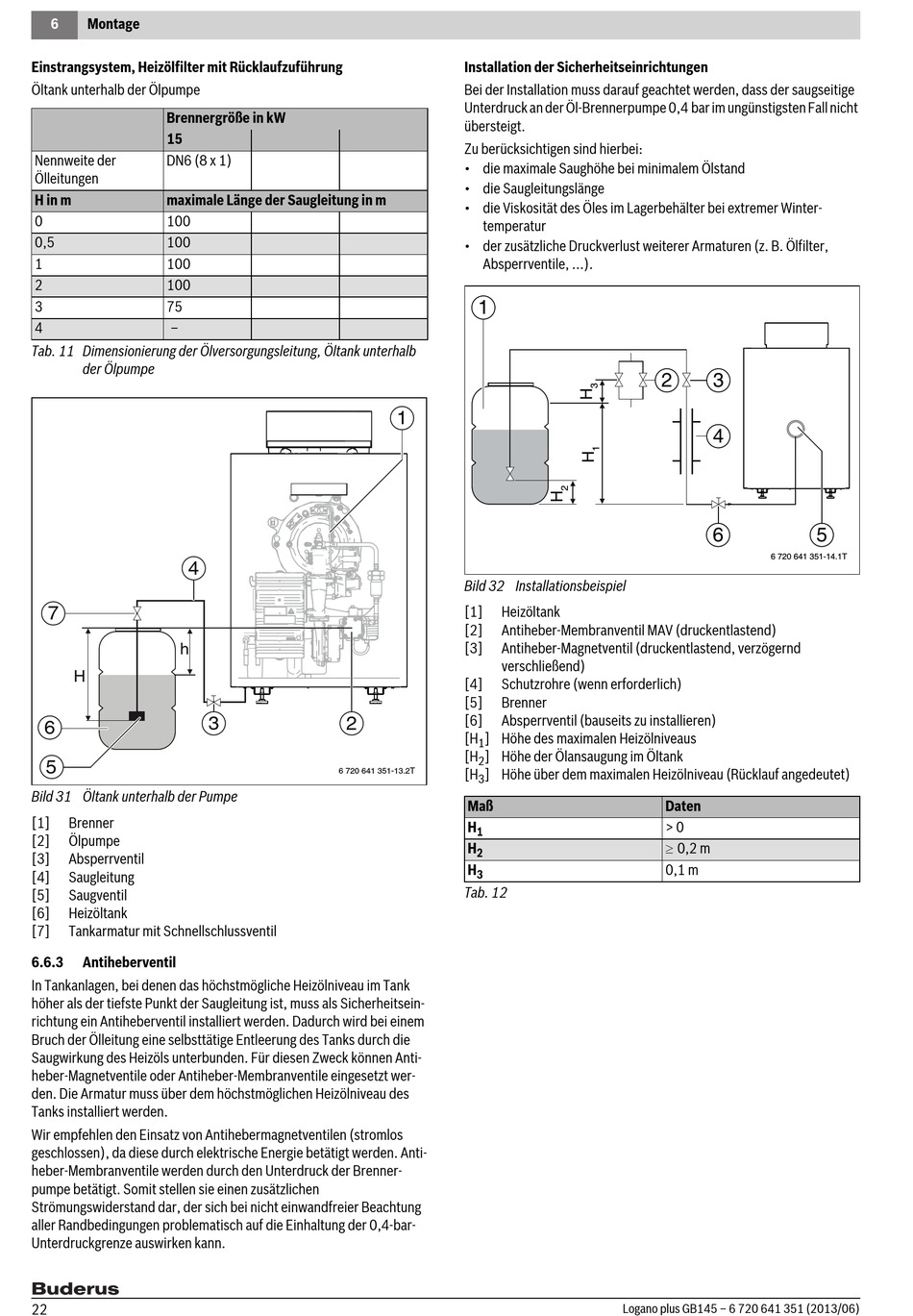

6
Montage
Einstrangsystem, Heizölfilter mit Rücklaufzuführung
Öltank unterhalb der Ölpumpe
Brennergröße in kW
15
Nennweite der
DN6 (8 x 1)
Ölleitungen
H in m
maximale Länge der Saugleitung in m
0
100
0,5
100
1
100
2
100
3
75
4
–
Tab. 11 Dimensionierung der Ölversorgungsleitung, Öltank unterhalb
der Ölpumpe
4
7
h
H
6
5
Bild 31 Öltank unterhalb der Pumpe
[1]
Brenner
[2]
Ölpumpe
[3]
Absperrventil
[4]
Saugleitung
[5]
Saugventil
[6]
Heizöltank
[7]
Tankarmatur mit Schnellschlussventil
6.6.3
Antiheberventil
In Tankanlagen, bei denen das höchstmögliche Heizölniveau im Tank
höher als der tiefste Punkt der Saugleitung ist, muss als Sicherheitsein-
richtung ein Antiheberventil installiert werden. Dadurch wird bei einem
Bruch der Ölleitung eine selbsttätige Entleerung des Tanks durch die
Saugwirkung des Heizöls unterbunden. Für diesen Zweck können Anti-
heber-Magnetventile oder Antiheber-Membranventile eingesetzt wer-
den. Die Armatur muss über dem höchstmöglichen Heizölniveau des
Tanks installiert werden.
Wir empfehlen den Einsatz von Antihebermagnetventilen (stromlos
geschlossen), da diese durch elektrische Energie betätigt werden. Anti-
heber-Membranventile werden durch den Unterdruck der Brenner-
pumpe betätigt. Somit stellen sie einen zusätzlichen
Strömungswiderstand dar, der sich bei nicht einwandfreier Beachtung
aller Randbedingungen problematisch auf die Einhaltung der 0,4-bar-
Unterdruckgrenze auswirken kann.
22
3
2
6 720 641 351-13.2T
Installation der Sicherheitseinrichtungen
Bei der Installation muss darauf geachtet werden, dass der saugseitige
Unterdruck an der Öl-Brennerpumpe 0,4 bar im ungünstigsten Fall nicht
übersteigt.
Zu berücksichtigen sind hierbei:
• die maximale Saughöhe bei minimalem Ölstand
• die Saugleitungslänge
• die Viskosität des Öles im Lagerbehälter bei extremer Winter-
temperatur
• der zusätzliche Druckverlust weiterer Armaturen (z. B. Ölfilter,
Absperrventile, ...).
1
1
Bild 32 Installationsbeispiel
[1]
Heizöltank
[2]
Antiheber-Membranventil MAV (druckentlastend)
[3]
Antiheber-Magnetventil (druckentlastend, verzögernd
verschließend)
[4]
Schutzrohre (wenn erforderlich)
[5]
Brenner
[6]
Absperrventil (bauseits zu installieren)
[H
] Höhe des maximalen Heizölniveaus
1
[H
] Höhe der Ölansaugung im Öltank
2
[H
] Höhe über dem maximalen Heizölniveau (Rücklauf angedeutet)
3
Maß
H
1
H
2
H
3
Tab. 12
2
3
4
6
6 720 641 351-14.1T
Daten
> 0
0,2 m
0,1 m
Logano plus GB145 – 6 720 641 351 (2013/06)
5
