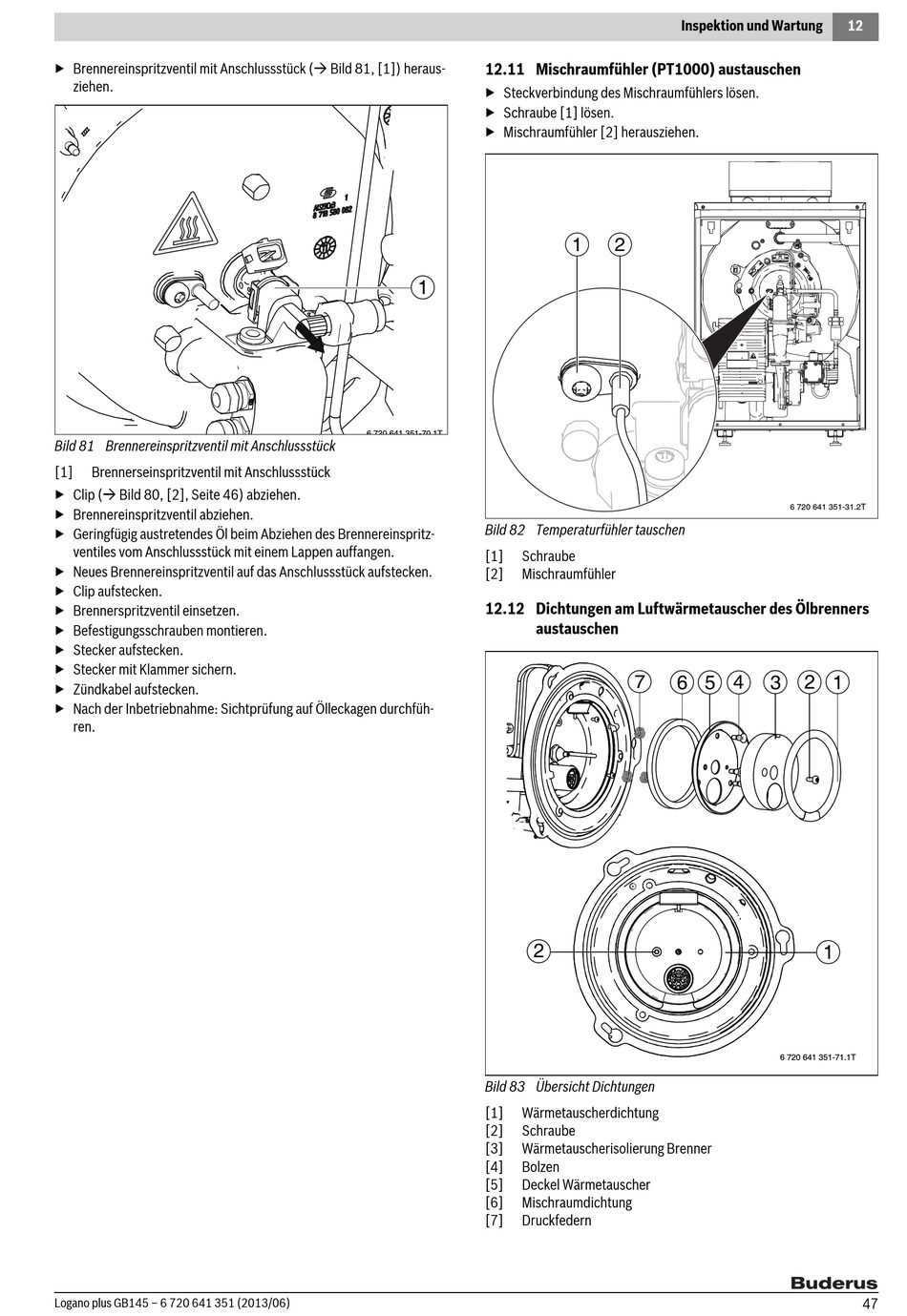

▶ Brennereinspritzventil mit Anschlussstück ( Bild 81, [1]) heraus-
ziehen.
Bild 81 Brennereinspritzventil mit Anschlussstück
[1] Brennerseinspritzventil mit Anschlussstück
▶ Clip ( Bild 80, [2], Seite 46) abziehen.
▶ Brennereinspritzventil abziehen.
▶ Geringfügig austretendes Öl beim Abziehen des Brennereinspritz-
ventiles vom Anschlussstück mit einem Lappen auffangen.
▶ Neues Brennereinspritzventil auf das Anschlussstück aufstecken.
▶ Clip aufstecken.
▶ Brennerspritzventil einsetzen.
▶ Befestigungsschrauben montieren.
▶ Stecker aufstecken.
▶ Stecker mit Klammer sichern.
▶ Zündkabel aufstecken.
▶ Nach der Inbetriebnahme: Sichtprüfung auf Ölleckagen durchfüh-
ren.
Logano plus GB145 – 6 720 641 351 (2013/06)
12.11 Mischraumfühler (PT1000) austauschen
▶ Steckverbindung des Mischraumfühlers lösen.
▶ Schraube [1] lösen.
▶ Mischraumfühler [2] herausziehen.
1
6 720 641 351-70 1T
Bild 82 Temperaturfühler tauschen
[1] Schraube
[2] Mischraumfühler
12.12 Dichtungen am Luftwärmetauscher des Ölbrenners
austauschen
2
Bild 83 Übersicht Dichtungen
[1] Wärmetauscherdichtung
[2] Schraube
[3] Wärmetauscherisolierung Brenner
[4] Bolzen
[5] Deckel Wärmetauscher
[6] Mischraumdichtung
[7] Druckfedern
Inspektion und Wartung
1 2
7 4
6 5
12
6 720 641 351-31.2T
3 2 1
1
6 720 641 351-71.1T
