AS 3000 IO-Link
16

Fehlermeldungen

Wird ein Fehler erkannt, so erscheint eine entsprechende Fehlermeldung, die mit einem
beliebigen Tastendruck quittiert werden muss.
Mögliche Fehlermeldungen sind:
Bei den abgespeicherten Einstellungen wurde ein Datenfehler erkannt. Mögliche
E.10
Ursachen sind starke elektromagnetische Störungen oder ein Bauteildefekt.
„mode" drücken und „RES" mit „Yes" bestätigen. Es erfolgt die Wiederherstellung
Abhilfe:
aller einstellbaren Parameter auf den Zustand bei Auslieferung des Gerätes
sowie das Löschen der Min- und Max-Werte.
Beginnen Sie erneut mit der Dateneingabe.
Bei den abgespeicherten Kalibrierdaten wurde ein Fehler erkannt. Mögliche
E.12
Ursachen sind starke elektromagnetische Störungen oder ein Bauteildefekt.
Gerät von der Versorgungsspannung trennen und wieder verbinden. Steht der
Abhilfe:
Fehler weiter an, muss das Gerät zur Neukalibrierung oder Reparatur ins Werk
zurück.
Es wurde ein Kommunikationsfehler innerhalb des Gerätes erkannt. Mögliche
E.21
Ursachen sind starke elektromagnetische Störungen oder ein Bauteildefekt.
„mode" drücken, steht der Fehler weiter an, Gerät von der Versorgungs-
Abhilfe:
spannung trennen und wieder verbinden. Steht der Fehler weiter an, setzen Sie
sich bitte mit unserer Service-Abteilung in Verbindung.
17

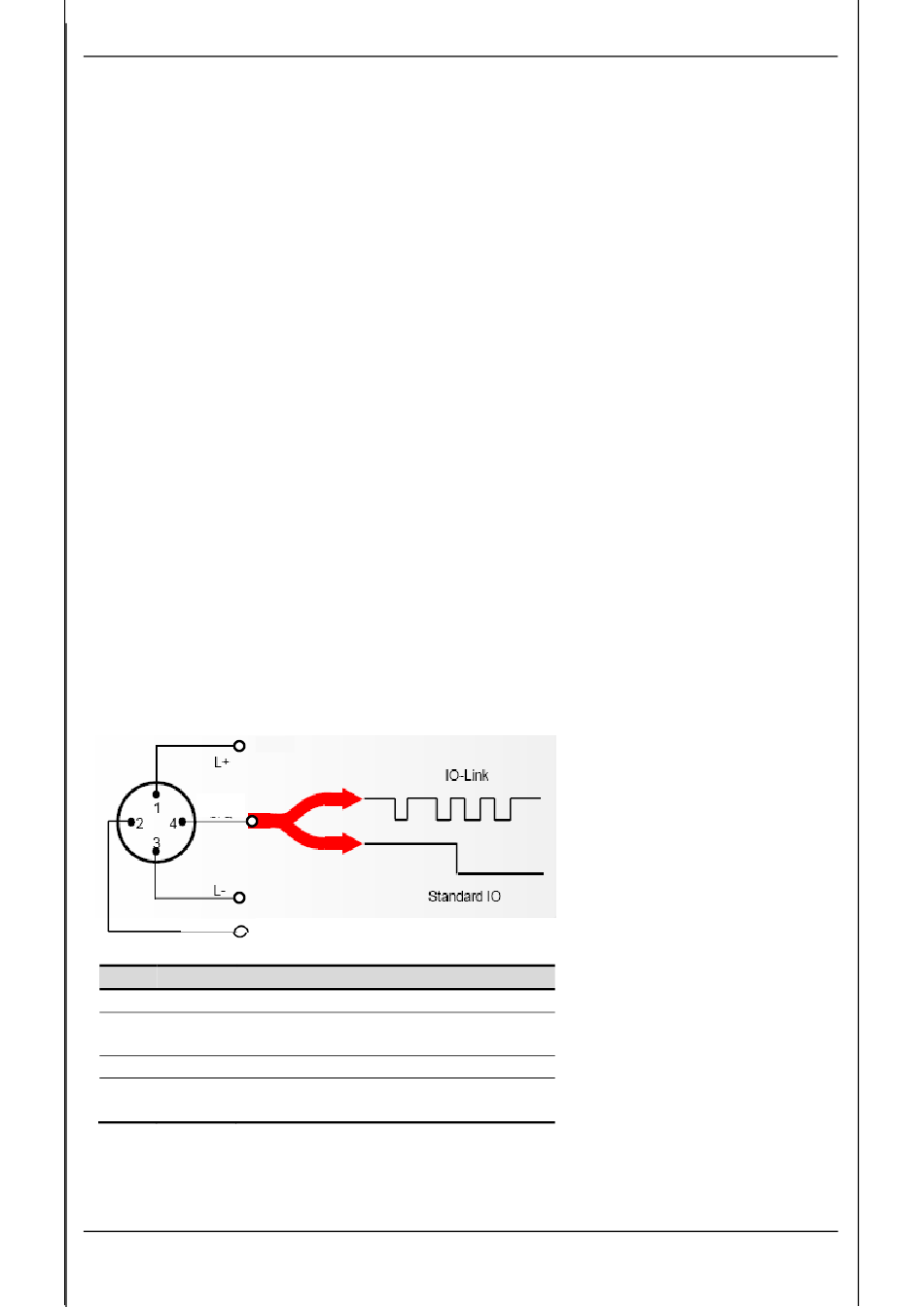

Anschlussbelegung

M12x1, 4-polig
Q1/C
Q2/QA
Pin Signal Bezeichnung
1 L+ +U
2 Q2/QA Schaltausgang (SP2) /
Analogausgang
3 L- 0 V
4 Q1/C Schaltausgang (SP1) /
IO-Link Kommunikation
Stand: 20.04.2020
B
HYDAC ELECTRONIC GMBH
23
Mat. Nr.: 670006 D
