Der jeweilige Ausgang schaltet, wenn das Niveau oder die Temperatur in diesen Bereich
eintritt. Bei Verlassen des Bereiches, d.h. wenn der Rückschaltwert über- bzw. unter-
schritten wird, schaltet der Ausgang zurück.
Der untere Rückschaltwert liegt knapp unter dem unteren Schaltwert. Der obere
Rückschaltwert liegt knapp über dem oberen Schaltwert. Der Bereich zwischen Schalt- und
Rückschaltwert bildet eine Sicherheitszone, die verhindert, dass unerwünschte Schalt-
vorgänge erfolgen.

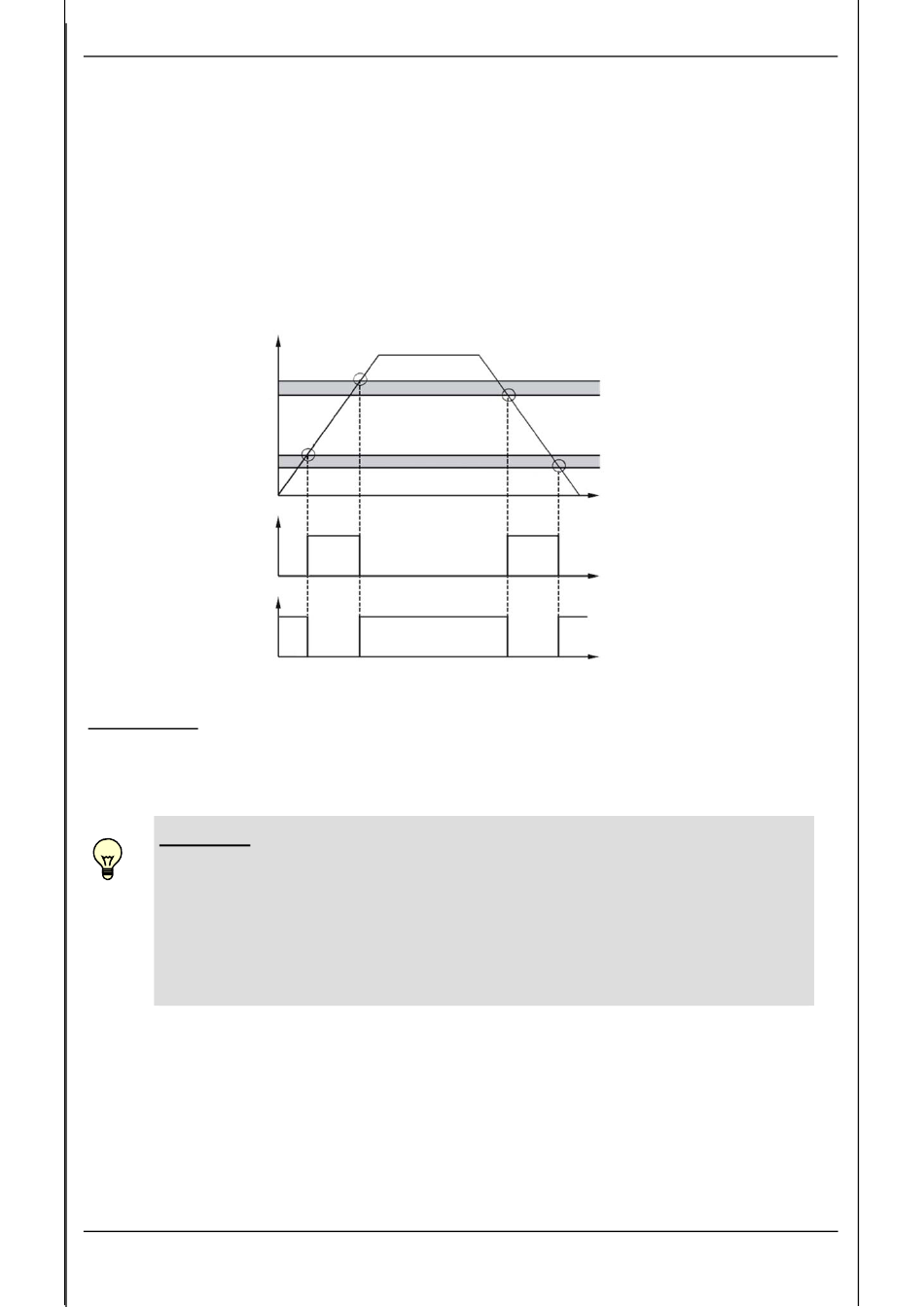

Beispiel für Schaltausgang 1 (Öffner- und Schließerfunktion):
Messwert
FH1 plus 0,4%FS
FH1 FH1
FL1 FL1
FL1 minus 0,4%FS
FNO FNO
Ein Ein
Schließerfunktion Schließerfunktion
Aus Aus
FNC FNC
Ein Ein
Öffnerfunktion Öffnerfunktion
Aus Aus
Abkürzungen: "FH1", "FH2"
"FL1", "FL2"
"FNO"
"FNC"
HINWEISE:
• Eine Einstellung des oberen Schaltwertes (FH) ist nur möglich, wenn er
oberhalb des zugehörigen unteren Schaltwertes (FL) liegt.
•
Die Fensterfunktion arbeitet nur dann ordnungsgemäß (Ein- und Aus-
schalten), wenn alle Schaltwerte (inklusive Sicherheitszone) größer als 0 cm
+ Offsetwert und kleiner als die Messbereichsobergrenze + Offsetwert
liegen.
