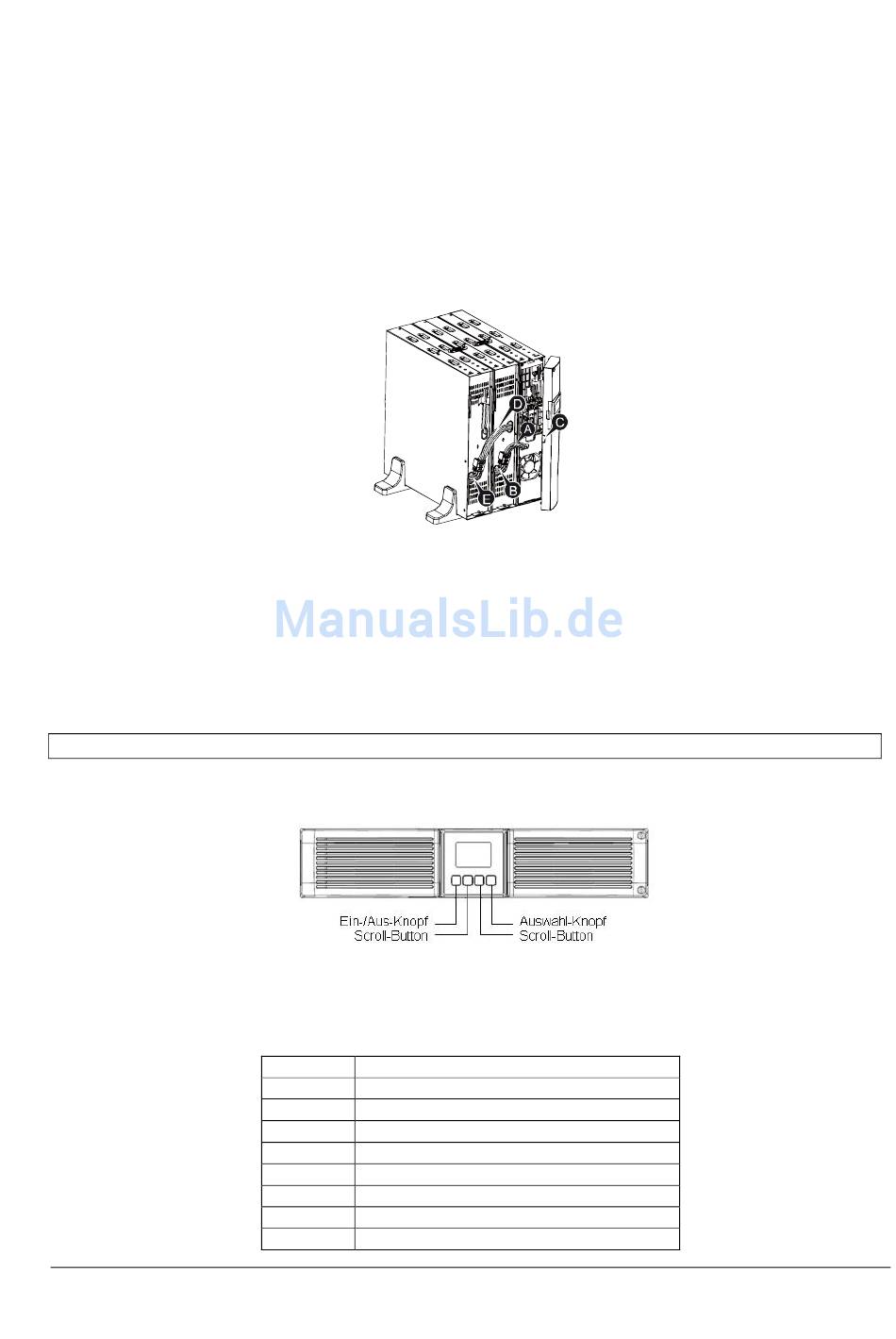

Installation mehrerer externer Batteriegehäuse
1. Schließen Sie die Erdungsleitung zwischen der USV und dem ersten Batteriegehäuse an.
Schließen Sie anschließend die Erdungsleitung zwischen dem ersten und dem zweiten
Batteriegehäuse an.
2. Entfernen Sie die Frontabdeckung und schließen die Batterieklemme (A) der USV an der
Klemme (B) des Batteriegehäuses an.
3. Schließen Sie die Batterieklemme (D) des ersten Batteriegehäuses an der Batterieklemme (E)
des zweiten Batteriegehäuses an. Entfernen Sie die kleinen Einlässe (C) an der Seite der
Frontabdeckung, damit das Ausgangskabel des Batteriegehäuses durch den Einlass geführt
werden kann.
4. Bringen Sie die Frontabdeckung wieder an.
Anmerkungen:
-
Auf die oben beschriebene Art und Weise können bis zu vier Batteriegehäuse an der USV
angeschlossen werden.
-
Nach dem Anschluss der Batteriemodule konfigurieren Sie die Anzahl der Batteriemodule über
das LCD Display (siehe Abschnitt 4.4).
Wenn Sie keine Standard-Batteriemodule verwenden, kontaktieren Sie Ihren lokalen Händler oder die
Vertriebsniederlassung, um Anweisungen für die Einstellungen zu erhalten.
3.3
Allgemeine Eigenschaften
3.3.1 Frontansicht
3.3.2 Rückansicht
Die Beschreibung der Rückansicht der USV in Tabellenform sowie die zugehörigen Bilder finden Sie
nachfolgend:
Nummer
Beschreibung
1
Anschluss Verbraucher
2
Not-Aus Potentialfreier Kontakt
3
USB-Port
4
Netzeingang USV
5
Erdungskontakt
6
RS-232
7
SNMP/ AS400 Slot
8
Ausgangs-Port Potentialfreier Kontakt
04-3787_ABB_OPM_PVA11 1-3kVA-RT_DE_140519
Änderungen vorbehalten
Seite 14/33 ABB
