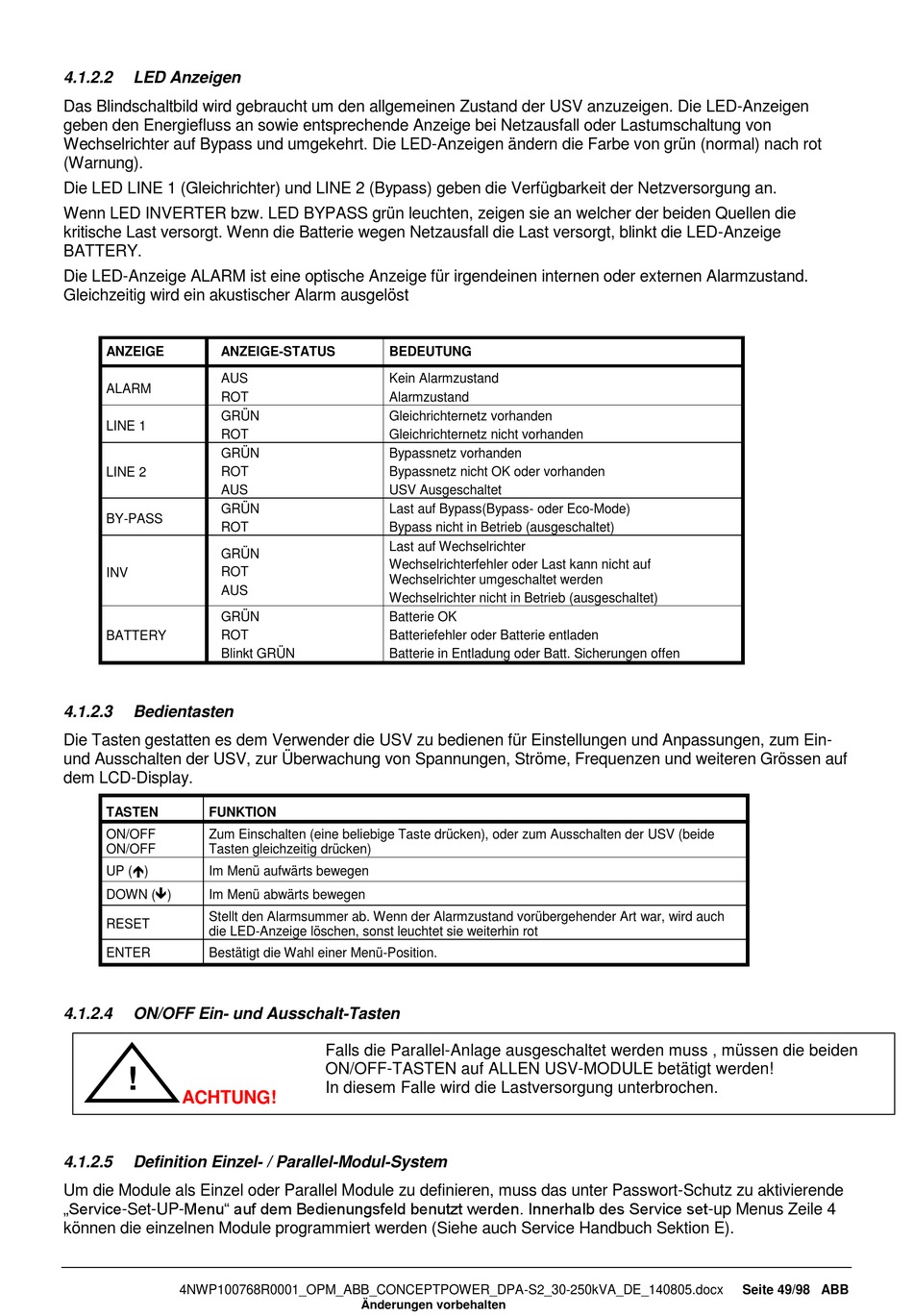

4.1.2.2
LED Anzeigen
Das Blindschaltbild wird gebraucht um den allgemeinen Zustand der USV anzuzeigen. Die LED-Anzeigen
geben den Energiefluss an sowie entsprechende Anzeige bei Netzausfall oder Lastumschaltung von
Wechselrichter auf Bypass und umgekehrt. Die LED-Anzeigen ändern die Farbe von grün (normal) nach rot
(Warnung).
Die LED LINE 1 (Gleichrichter) und LINE 2 (Bypass) geben die Verfügbarkeit der Netzversorgung an.
Wenn LED INVERTER bzw. LED BYPASS grün leuchten, zeigen sie an welcher der beiden Quellen die
kritische Last versorgt. Wenn die Batterie wegen Netzausfall die Last versorgt, blinkt die LED-Anzeige
BATTERY.
Die LED-Anzeige ALARM ist eine optische Anzeige für irgendeinen internen oder externen Alarmzustand.
Gleichzeitig wird ein akustischer Alarm ausgelöst
ANZEIGE
ANZEIGE-STATUS
AUS
ALARM
ROT
GRÜN
LINE 1
ROT
GRÜN
ROT
LINE 2
AUS
GRÜN
BY-PASS
ROT
GRÜN
ROT
INV
AUS
GRÜN
ROT
BATTERY
Blinkt GRÜN
4.1.2.3
Bedientasten
Die Tasten gestatten es dem Verwender die USV zu bedienen für Einstellungen und Anpassungen, zum Ein-
und Ausschalten der USV, zur Überwachung von Spannungen, Ströme, Frequenzen und weiteren Grössen auf
dem LCD-Display.
TASTEN
FUNKTION
ON/OFF
Zum Einschalten (eine beliebige Taste drücken), oder zum Ausschalten der USV (beide
ON/OFF
Tasten gleichzeitig drücken)
UP ()
Im Menü aufwärts bewegen
DOWN ()
Im Menü abwärts bewegen
Stellt den Alarmsummer ab. Wenn der Alarmzustand vorübergehender Art war, wird auch
RESET
die LED-Anzeige löschen, sonst leuchtet sie weiterhin rot
ENTER
Bestätigt die Wahl einer Menü-Position.
4.1.2.4
ON/OFF Ein- und Ausschalt-Tasten
!
ACHTUNG!
4.1.2.5
Definition Einzel- / Parallel-Modul-System
Um die Module als Einzel oder Parallel Module zu definieren, muss das unter Passwort-Schutz zu aktivierende
„Service-Set-UP-Menu" auf dem Bedienungsfeld benutzt werden. Innerhalb des Service set-up Menus Zeile 4
können die einzelnen Module programmiert werden (Siehe auch Service Handbuch Sektion E).
4NWP100768R0001_OPM_ABB_CONCEPTPOWER_DPA-S2_30-250kVA_DE_140805.docx
BEDEUTUNG
Kein Alarmzustand
Alarmzustand
Gleichrichternetz vorhanden
Gleichrichternetz nicht vorhanden
Bypassnetz vorhanden
Bypassnetz nicht OK oder vorhanden
USV Ausgeschaltet
Last auf Bypass(Bypass- oder Eco-Mode)
Bypass nicht in Betrieb (ausgeschaltet)
Last auf Wechselrichter
Wechselrichterfehler oder Last kann nicht auf
Wechselrichter umgeschaltet werden
Wechselrichter nicht in Betrieb (ausgeschaltet)
Batterie OK
Batteriefehler oder Batterie entladen
Batterie in Entladung oder Batt. Sicherungen offen
Falls die Parallel-Anlage ausgeschaltet werden muss , müssen die beiden
ON/OFF-TASTEN auf ALLEN USV-MODULE betätigt werden!
In diesem Falle wird die Lastversorgung unterbrochen.
Änderungen vorbehalten
Seite 49/98 ABB
